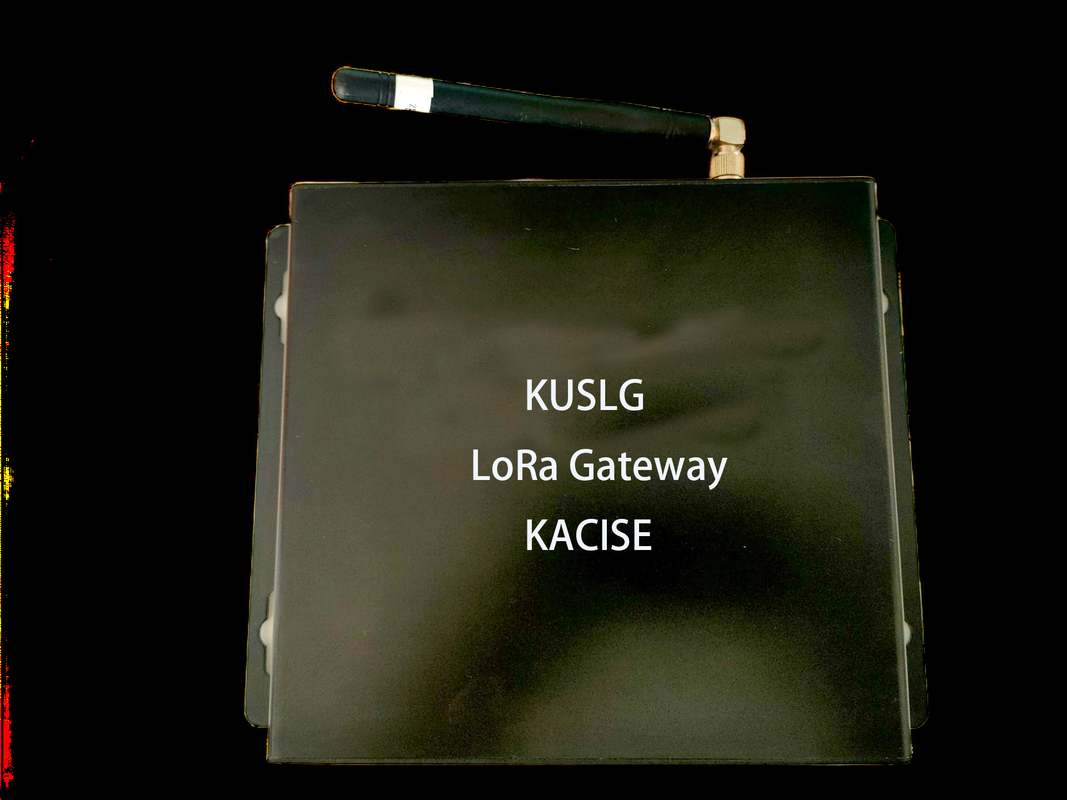

LoRa Gateway Suporta ADR Taxa mais alta Consumo de energia mais baixo Tensão de alimentação 12V ESD 8000V

LoRa Gateway suporta ADR, taxa mais alta, menor consumo de energia, tensão de alimentação 12V ESD 8000V

1.Introdução

LoRa é uma tecnologia de comunicação de espectro espalhado sem fio e LoRaWAN é um protocolo de comunicação baseado em LoRa.

Conforme mostrado na figura acima, LoRaWAN define Nó, Gateway e Servidor, um total de 3 entidades, ao mesmo tempo, define a interface de comunicação entre entidades, e para garantir a “interconexão” dos produtos dos fabricantes globais, o LoRaWAN protocolo (atualmente, a versão mais recente é V1.0.2) e as bandas de frequência de vários países (regiões) são divulgadas.

LoRaWAN tornou-se um dos padrões da indústria para a Internet das Coisas com seu "padrão, aberto, gratuito e seguro", e acredita-se que terá tanto sucesso quanto o protocolo IP de 30 anos atrás.

2.Recurso

• Suporta parâmetros da web, o que melhora muito a facilidade de uso e a estabilidade.
• Multicanal: Baseado no chip SX1302, 8 canais, até 10.000 nós LoRa.
• Longa distância: O ambiente aberto pode cobrir uma área com raio de 5km.
• Adaptativo: Suporte ADR, taxa mais alta, menor consumo de energia, fácil expansão.
• Compatibilidade: Totalmente compatível com LoRaWAN, “interoperável” com equipamentos de diversos fabricantes.
• Alta qualidade: plataforma ARM de nível industrial, eficiente e estável, baseada em sistema Linux, madura e fácil de usar.

3. Especificações Técnicas

4. Fonte de alimentação e instalação

Conforme mostrado na figura abaixo, utilize o “Adaptador de Energia 12V” (acessório gateway) para alimentar o “Gateway” e conectar-se à Internet/Intranet através do “Roteador”.

5.Dimensões

6.Taxa e frequência

6.1 Distância de sensibilidade de taxa

Conforme mostrado na tabela abaixo, a estação base suporta 6 taxas de comunicação. Quanto maior a taxa, mais próxima será a distância efetiva de comunicação e quanto mais baixa a taxa, maior será a distância efetiva de comunicação.

Para simplificar o uso, a taxa de comunicação é definida dinamicamente pelo servidor, e suas regras são: o nó próximo à estação base e o sinal é bom, a taxa alta é adotada e o nó distante da estação base e o sinal é fraco, a taxa baixa é usada. Isso é chamado de ADR (Adaptive Data

Taxa) tecnologia.

6.2 Indicadores de sinal LoRa

Valor de intensidade de campo RSSI: valor normal -120 ~ -10 dBm, abaixo de -125 dBm a taxa de perda de pacotes será maior.

SNR: Valor limite -20 dB.

6.3 Frequência de comunicação

7 Comunique-se com nós

Em geral, a estação base e o nó comunicam-se bem. Se a comunicação falhar, solucione a causa na seguinte ordem:

8.Definição de interface

A estação base segue estritamente o padrão LoRaWAN GSID (Gateway to Server Interface Definition).

De modo geral, desde que os 3 parâmetros a seguir sejam definidos, a base

estação pode ser conectada a "qualquer" servidor LoRaWAN.

1) server_address (Explicação: o endereço do nome de domínio do servidor, por exemplo

roteador.cn.thethings.network)

2) serv_port_up (Explicação: porta UDP carregada no servidor pela base

estação, o padrão é 1700)

3) serv_port_down (Explicação: O servidor desce para a porta UDP do

estação base, o padrão é 1700)

A pilha de protocolos do LoRaWAN GSID é mostrada na figura a seguir

9. Problemas e soluções comuns

P: Por que a taxa de perda de pacotes é alta entre estações base e nós?

R: Verifique se a antena está instalada e combinada corretamente.

Estação base <--> se o ambiente de rede Internet/intranet do

servidor é tranquilo.

Se o ambiente receptor é severo, como: os obstáculos são muito

denso e existem fortes fontes de interferência.

Se o nó tem ADR ativado para reduzir a interferência co-canal.

P: O que devo prestar atenção no teste de proximidade?

R: As estações base e os nós devem estar separados por mais de 10 metros, tanto quanto

possível.

Estação base interna Instale o nó da antena de "fibra de vidro" <--> para remover o

antena

Estação base interna Instale uma antena "cola em bastão" <--> nó para instalar uma "cola

vara" antena

P: A qualidade da comunicação 4G é ruim e a taxa de perda de pacotes é alta.

R: Verifique se a antena 4G está instalada corretamente e combinada.

Verifique a qualidade do sinal 4G local.

10. Parâmetros de configuração

Etapa 1: Prepare seu ambiente de rede

O valor padrão da estação base é 192.168.1.99, configure o PC para 192.168.1.100 e conecte a estação base e o PC diretamente através do cabo de rede.

Se você deseja que a estação base seja conectada diretamente ao servidor LoRaWAN na LAN, você pode configurar a estação base para um IP estático, neste momento, certifique-se de registrar o endereço IP (conforme mostrado na figura acima 172.16.0.123 ), caso contrário, o PC não conseguirá se conectar à estação base!

Princípio: O PC com os parâmetros de configuração deve estar no mesmo segmento de rede que a estação base (por exemplo, 192.168.0.x ou 172.16.0.x).

Etapa 2: faça login na estação base usando um navegador

Digite o endereço IP da estação base, user=guest, password=rimelink, e clique em "Login".

Etapa 3: configurar parâmetros

Configurações de suporte: endereço e porta do servidor, frequência, potência, endereço IP. Clique em "OK" e o efeito entrará em vigor imediatamente!

11.Ver registros

Diagnóstico 1: se o nó reporta dados

Pacotes RF recebidos pelo concentrador:131<- Recebeu 131 pacotes LoRa

Diagnóstico 2: se o servidor responde ao pacote de handshake do gateway

(Firewall ativado)

PULL_DATA enviado:5(100,00%reconhecido) <-- A estação base e o

servidor tem 5 handshakes normalmente

Diagnóstico 3: se o servidor entrega dados do nó

Pacotes RF enviados ao concentrador:2(46 bytes) <--A estação base transmite

dois pacotes LoRa de downlink
