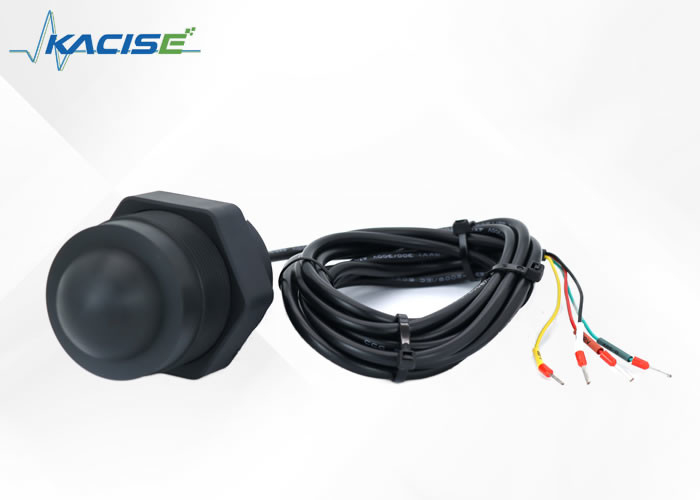

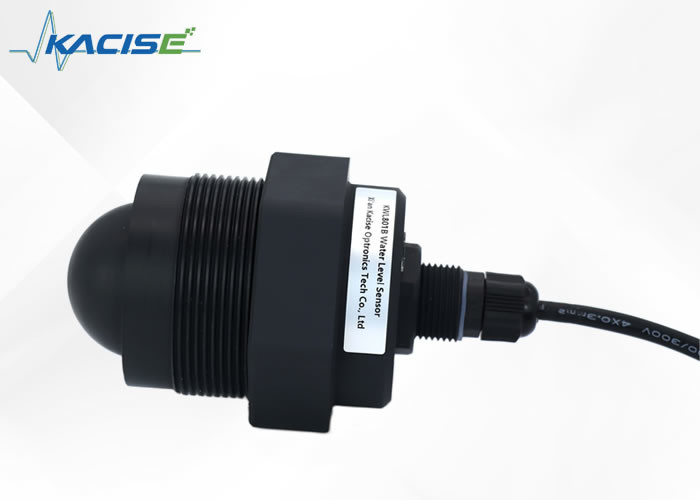

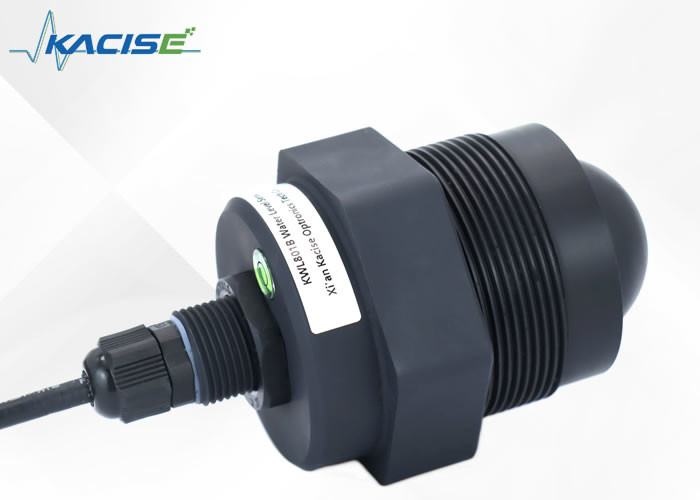

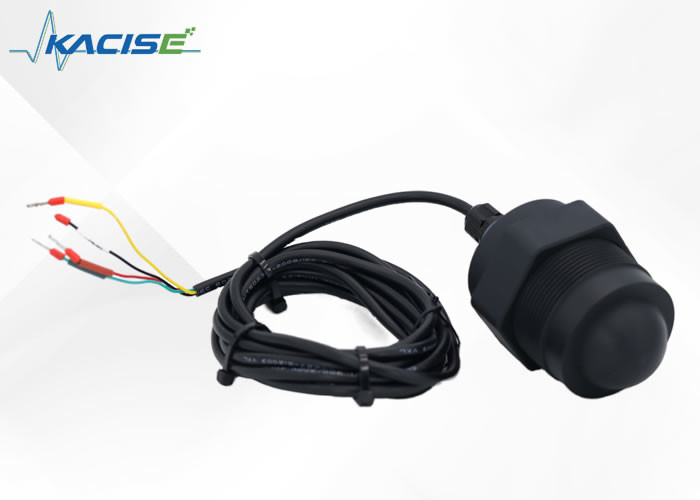

Transmissor de nível de radar Modbus com frequência de 80 GHz para medição precisa de nível de líquidos e sólidos

Transmissor de nível de radar Modbus com frequência de 80 GHz para medição precisa de nível de líquidos e sólidos

Place of Origin:

CHINA

Marca:

KACISE

Certificação:

CE

Model Number:

KWL801B

Conversar
Falem Agora.
Detalhes do produto
Modelos de produtos:
KWL801B
Frequência de medição:
80GHz
Tensão de alimentação:
9 ~ 24 V
Corrente de pulso de RF:
100 mA/20 ms
Protocolo de comunicação:
Modbus/Protocolo de texto
Precisão da medição de distância:
± 2 mm
Temperatura de funcionamento:
-40~75℃
Comunicação:
RS485
Termos de pagamento e envio
Minimum Order Quantity
2
Preço
130
Packaging Details
Carton
Payment Terms
100% payment in advance
Descrição do produto

Descrição do produto:

O sensor de nível de radar KWL801B-RS485 cumpre as especificações normalizadas estabelecidas na norma nacional DB50/T 826-2017 para medidores de nível.O seu componente principal é projetado com uma impermeabilização IP68 totalmente selada, garantindo a fiabilidade em ambientes adversos.

O produto oferece um alcance máximo de medição de 40 metros, deixando um ponto cego mínimo de menos de 6 centímetros.O sensor de nível do radar é capaz de alcançar uma excelente precisão nas medições de nível..

O sensor de nível de radar KWL801B-RS485 vem equipado com um suporte fixo feito para fácil instalação.

Sensor de nível de radar KWL801B-RS485
  • Conforme a norma nacional DB50/T 826-2017 para medidores de nível
  • Protecção à água IP68 totalmente fechada para garantir a fiabilidade
  • Faixa de medição máxima de 40 metros e < 6 cm de ponto cego mínimo
  • Frequência mais alta e largura de banda mais ampla para precisão superior
  • Suporte fixo para instalação fácil


Especificações técnicas:

Modelo KWL801B-RS485
Frequência de medição 80 GHz
Comunicação RS485
Frequência de aquisição ≥ 200 ms/ configurável
Corrente de funcionamento 12V/14mA
Precisão da medição da distância ± 2 mm
Protocolo de comunicação Modbus/Protocolo de texto
Largura do feixe de antena ± 2,75°
Tensão de alimentação 9 ~ 24 V
Faixa de medição

0.2~40m

0.18 ~ 30m

0.1~15/20m

0.06~3/5/10m

Corrente de pulso de RF 100 mA/20 ms
Umidade de trabalho 0~95%
Tipo de fio Fios G/ personalizados
Temperatura de funcionamento -40 a 75 °C
Grau de resistência à água IP68
Peso líquido 00,6 kg





Instruções de fiação



Linha vermelha VCC (alimentação de 9 a 24 V)
Linha preta GND
Linha amarela 485-A
Linha verde 485-B



Transmissor de nível de radar Modbus com frequência de 80 GHz para medição precisa de nível de líquidos e sólidos 0



Dimensão:



Transmissor de nível de radar Modbus com frequência de 80 GHz para medição precisa de nível de líquidos e sólidos 1

Instalação:



(1) Certificar-se de que o sensor está perpendicular à superfície do meio.

(2) Evite que o feixe de transmissão irradie objetos de interferência e gere falsos ecos.

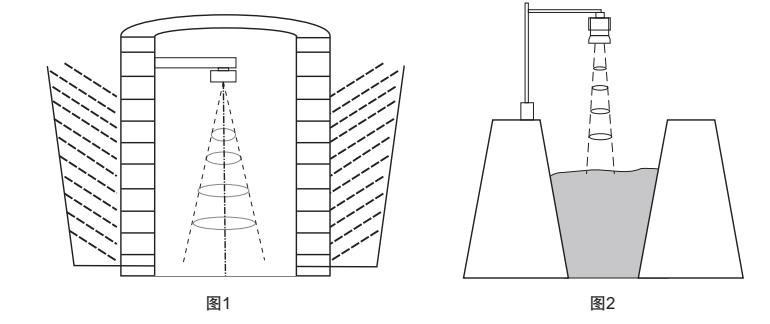

Para as condições de trabalho típicas, ver:

Transmissor de nível de radar Modbus com frequência de 80 GHz para medição precisa de nível de líquidos e sólidos 2Transmissor de nível de radar Modbus com frequência de 80 GHz para medição precisa de nível de líquidos e sólidos 3

Aplicações:

Os sensores de nível de radar são instrumentos que são usados para medir o nível de vários meios em tanques e recipientes.

Estes sensores operam no princípio da reflexão do domínio do tempo, que é muitas vezes abreviado para TDR.O princípio básico de funcionamento do TDR é que um pulso eletromagnético é enviado ao longo de um cabo ou sonda à velocidade da luz.

Quando o pulso eletromagnético atinge a superfície do meio a ser medido, uma parte dele é refletida, criando um eco que retorna ao transmissor de pulso ao longo do mesmo caminho.O tempo necessário para o impulso viajar de volta ao transmissor é proporcional à distância entre o transmissor e a superfície do meio medido.

A altura ou nível do meio medido pode então ser facilmente calculado utilizando este princípio. Sabendo a velocidade da luz e o tempo que leva para o pulso viajar de volta,O sensor de nível do radar pode medir com precisão o nível da superfície do meio a medir..
