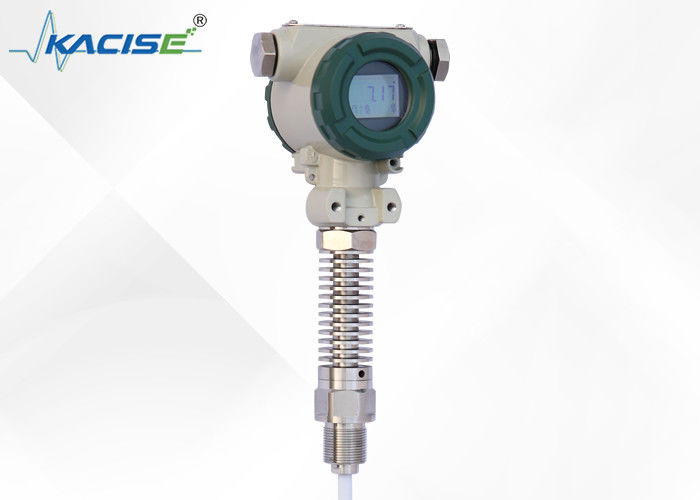

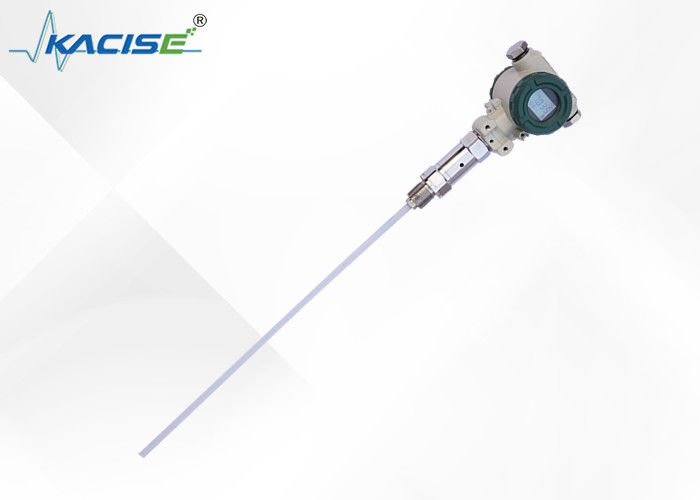

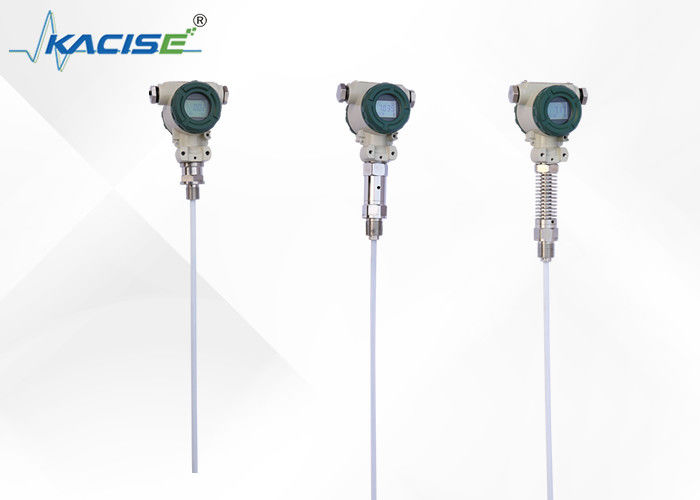

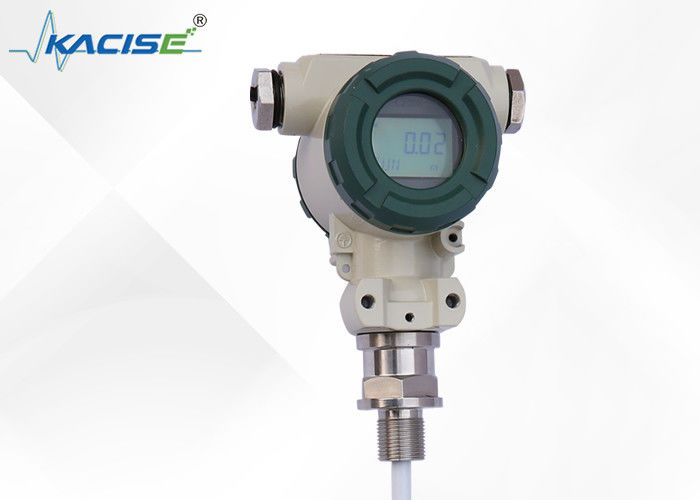

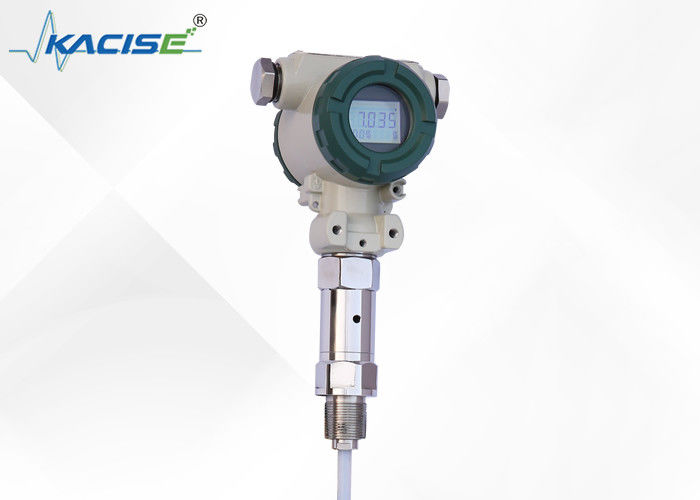

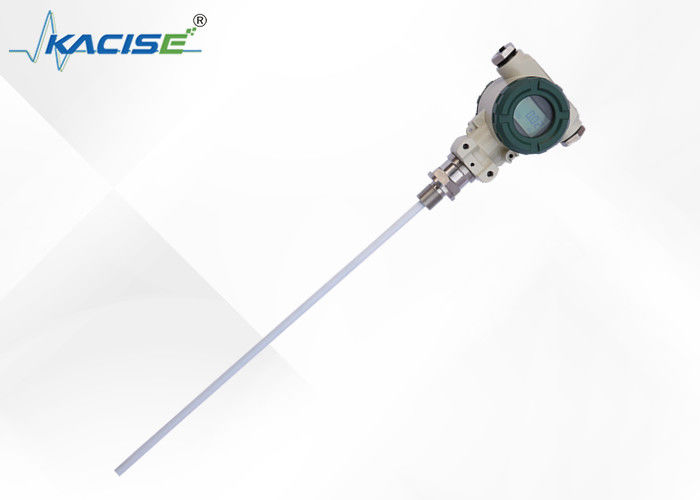

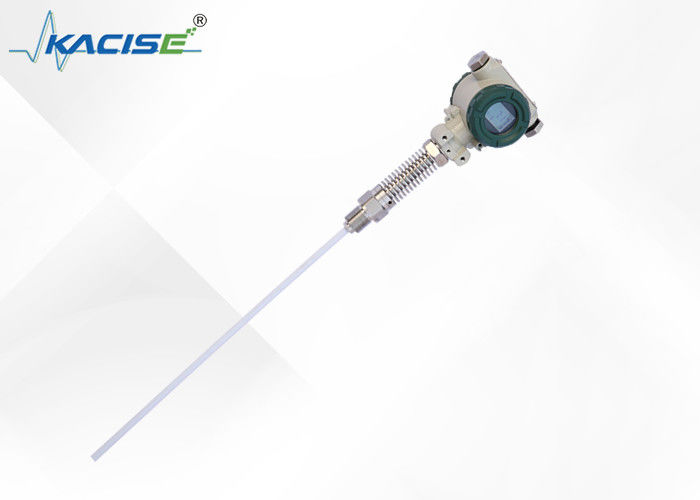

Medidor de nível de fluido de saída de precisão 4~20mA com comunicação HART e proteção IP67

O transmissor de nível capacitivo da série KCF600 foi projetado para detectar continuamente líquidos em condições adversas, como alta temperatura e pressão, alta corrosão e potencial cristalização ou bloqueios. É ideal para medir soluções de água, ácidas e alcalinas, bem como monitorar níveis de água em caldeiras. A máquina não possui peças móveis ou flexíveis e possui características como resistência ao impacto, fácil instalação, alta confiabilidade, alta precisão e custo razoável.

Em muitas aplicações, este transmissor pode substituir os tradicionais transmissores de nível do tipo flutuador, do tipo de entrada e do tipo de pressão diferencial. Isto é possível graças a um circuito avançado de detecção capacitiva de RF, que é compensado com precisão pela temperatura e linearidade. A saída é então transformada em um sinal elétrico padrão normalmente entre 4-20 mA. O transmissor também oferece opções de protocolos de comunicação HART, CANBUS e 485 para configuração do sistema.

A série KCF600 também apresenta um recurso útil de autocalibração para fácil manutenção e adaptação a diferentes situações. Com a ajuda de duas teclas, os usuários podem realizar calibrações automáticas de “zero” e “faixa” para garantir leituras precisas.

• Projetado para detecção contínua de líquidos em condições adversas
• Sem peças móveis ou flexíveis
• Resistente a impactos e fácil de instalar
• Altamente confiável e preciso
• Preço competitivo
• Circuito avançado de detecção capacitiva de RF
• Compensado com precisão para temperatura e linearidade
• Saída transformada em sinal elétrico padrão (4-20mA)
• Múltiplas opções de protocolo de comunicação (HART, CANBUS, 485)
• Recurso de autocalibração para fácil manutenção e adaptação

Estruturas simples, alta confiabilidade, manutenção mínima:

O dispositivo é projetado com estruturas simples, sem componentes móveis ou elásticos. Isto garante alta confiabilidade e requisitos mínimos de manutenção, mesmo em situações normais. Não são necessários reparos regulares de médio e pequeno porte, tornando-o um investimento eficiente e econômico.

Várias opções de saída de sinal:

O dispositivo está equipado com uma variedade de opções de saída de sinal, facilitando a integração em diferentes configurações do sistema. Isso permite flexibilidade e customização, atendendo às necessidades exclusivas de cada usuário.

Medições precisas, não afetadas por vários fatores:

O dispositivo é conveniente para uso em recipientes de alta temperatura e alta pressão. Não é afetado pela temperatura e gravidade específica do líquido medido, bem como pelo formato do recipiente ou pela influência da pressão. Os dados medidos são precisos e confiáveis.

Projeto resistente à corrosão:

O dispositivo é particularmente adequado para a medição de ácidos, álcalis e outros líquidos corrosivos. Ele foi projetado para resistir à corrosão, garantindo durabilidade mesmo em ambientes desafiadores.

Proteção contra sobrecorrente, sobretensão e polaridade de energia:

O dispositivo vem com proteção perfeita contra sobrecorrente, sobretensão e polaridade de energia. Isso garante segurança e tranquilidade ao usuário.

• Faixa de detecção: 0,01 ~ 30 m
• Precisão: nível 0,2, nível 0,5
• Faixa de pressão: -0,1MPa ~ 32MPa
• Temperatura da sonda: -50~250 ℃
• Temperatura ambiente: -20~60 ℃
• Temperatura de armazenamento: -55°C~+125°C
• Sinal de saída: 4 ~ 20mA, 4 ~ 20mA com comunicação HART/comunicação de barramento 485/CAN
• Tensão de alimentação: 12~28VDC (deve ser alimentado pela barreira de segurança)
• Fixação: Parafuso de montagem M20*1.5,M27*2,
• Montagem em flange DN25, DN40, DN50. Especificações especiais podem ser personalizadas
• Material molhado: aço inoxidável 316, 1Gr18Ni19Tior ou PTFE
• Estabilidade a longo prazo: ≤0,2%FS/Ano,
• Desvio de temperatura:≤0,02%FS/℃ (faixa de 0~70℃)
• Níveis de explosão: ExiraⅡC T6 intrinsecamente seguro, Ext II C T5 à prova de chamas
• Proteção: IP67
• Parâmetros intrinsecamente seguros:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

O transmissor de nível de cabo e haste possui uma variedade de formas fixas para se adaptar às diferentes condições do local. Quando o local não pode fornecer instalações de processo, como rosca fêmea ou flange M20 * 1,5, você pode escolher três métodos de instalação (montado na parede, rack de tubos horizontal e rack de tubos vertical, que o tornam útil na instalação no local. (Com fotos)

Ao medir meios de maior mobilidade, o usuário pode escolher a fixação do peso para evitar oscilações violentas do sensor, o que pode desempenhar o papel de estabilidade do sensor. Os objetos pesados ​​devem ser colocados no fundo do recipiente ao adicionar peso, para não quebrar o fio do sensor.

Quando as condições do local são ruins, o usuário deve usar a proteção do sensor para proteger o sensor, a fim de evitar danos a corpos estranhos ou afetar a precisão da medição.

Se os recipientes não forem metálicos, precisamos colocar o invólucro do transmissor com um fio de acesso ao fundo do recipiente ao usar um transmissor de nível de haste KCF600; caso contrário, a medição não será precisa.

Este produto foi calibrado na fábrica; A necessidade de ajuste de campo pode adotar os seguintes métodos:

Site-zero----- Quando o nível do líquido está localizado no local mais baixo, mantendo pressionadas as teclas "Z" e "S" por 8 segundos após o mesmo tempo de liberação e, em seguida, clique na tecla "Z", a corrente de saída é automaticamente ajustada para 4mA.

Local - preenchido ------ Quando o nível do líquido está no local mais alto, mantendo pressionada a tecla "Z" e a tecla "S" por 8 segundos após o mesmo tempo de liberação e, em seguida, clique na tecla "S", a corrente de saída é automaticamente ajustada para 20mA.

Quando o nível do líquido estiver no próximo limite, utilize a chave de fenda girando lentamente o potenciômetro “Z”, observe as leituras do amperímetro próximas de 4mA

Quando o nível do líquido estiver no limite superior, utilize a chave de fenda girando lentamente o potenciômetro “S” e observe as leituras do amperímetro próximas de 20mA

E opere-o 2 a 3 vezes mais, até que o zero e a amplitude tenham precisão de 4mA e 20mA. Após o ajuste, aperte a tampa do transmissor.

1. Fornecimento de produtos com certificação e manual do produto, que possuem número do produto, parâmetros técnicos, diagrama de fiação e data de fabricação, verifique para evitar erros.
2. A instalação deve ser baseada na conexão do produto e nos tipos de thread, verifique se a interface do site é consistente com a interface do produto ou não. Aperte a conexão roscada lentamente, preste atenção à vedação, o torque não pode ser adicionado diretamente à caixa do transmissor e só pode ser adicionado à interface do transmissor de seis partes.
3. A fiação deve estar estritamente de acordo com as instruções da empresa.
4. Este produto é um instrumento de conversão de energia de precisão, proíbe desmontagem, colisão, queda e rejeição difícil de jogar.
5. O transmissor funciona imediatamente após ser ligado, mas a saída pode ser estável após o aquecimento por 30 minutos.
6. Uso anormal, desliga a energia, verifique ou entre em contato diretamente com nosso departamento técnico.7. O transporte e o armazenamento devem ser restaurados na embalagem original e armazenados em local fresco, seco e ventilado.
7. O processo de instalação deve prestar atenção para evitar a quebra da pele do fio do sensor.
8. Ao instalar o fio do sensor, a distância da parede da piscina deve ser de pelo menos 10 cm acima, caso contrário a medição não será precisa.
9. A linha de aterramento de toda a estrutura de PTFE e o nível da haste devem ser conduzidos com meio medido; caso contrário, a medição não seria precisa.
10. O local de instalação deve tomar medidas eficazes de proteção contra raios.
11. Os invólucros de qualquer transmissor desta série devem ser aterrados; a resistência de aterramento deve ser inferior a 4Ω.
12. A barreira de segurança deve ser certificada à prova de explosão; seus requisitos de instalação devem seguir os requisitos das instruções.
13. Quando o transmissor é usado na zona "0", os transformadores de potência alimentados por barreira devem atender aos requisitos de GB3836.4-2000 NO. 8.1.

O medidor de nível de fluido Kacise é um produto versátil que pode ser usado em diversos cenários. É comumente usado na indústria automotiva para medir o nível de combustível em veículos. Também pode ser utilizado em soluções de rastreamento GPS para monitorar o nível de combustível em veículos da frota, o que pode ajudar a melhorar a eficiência do combustível e reduzir custos.

Outra aplicação deste produto é na indústria de petróleo e gás. O medidor de nível de fluido Kacise pode ser usado como um sensor capacitivo de nível de óleo para detectar o nível de óleo em tanques de armazenamento. Isto pode ajudar a evitar o enchimento excessivo ou insuficiente dos tanques, o que pode levar a derrames ou paragens dispendiosas.

Além disso, este produto pode ser utilizado em sistemas de automação e controle industrial. É ideal para monitorar o nível de líquidos em tanques ou contêineres e pode ser usado em diversas indústrias, como química, farmacêutica e de alimentos e bebidas.

O medidor de nível de fluido Kacise tem uma quantidade mínima de pedido de 2 e é embalado em caixas de papelão. O prazo de entrega é de 5 dias úteis e as condições de pagamento exigem pagamento antecipado de 100%. O sinal de saída é 4 ~ 20 mA, 4 ~ 20 mA com comunicação HART Communication / 485 / CAN Bus Communication.

Em resumo, o medidor de nível de fluido Kacise é um produto de alta qualidade que oferece desempenho preciso e confiável. Sua versatilidade o torna adequado para uso em diversos setores e aplicações, incluindo sensor capacitivo de nível de combustível usado em soluções de rastreamento GPS e como sensor capacitivo de nível de óleo.

Nosso produto medidor de nível de fluido vem com suporte técnico e serviços abrangentes para garantir desempenho ideal e satisfação do cliente. Nossa equipe de especialistas está sempre pronta para auxiliar na instalação, configuração, calibração, problemas e manutenção do produto. Também oferecemos treinamento e documentação para ajudar os usuários a operar o produto com facilidade. Além disso, oferecemos serviços de reparo e substituição de quaisquer componentes defeituosos ou danificados. Nosso objetivo é fornecer aos clientes soluções confiáveis ​​e precisas de medição de nível de fluido que atendam às suas necessidades exclusivas.

• Um medidor de nível de fluido
• Manual do usuário
• Pilhas AA (2)
• Estojo protetor

• Envio em 24 horas
• Frete grátis
• Tempo estimado de entrega: 3-5 dias úteis
