O módulo de comunicação sem fio LoRa de longa distância tem uma corrente operacional de 562 mA e uma potência de transmissão de RF de 17 dBm

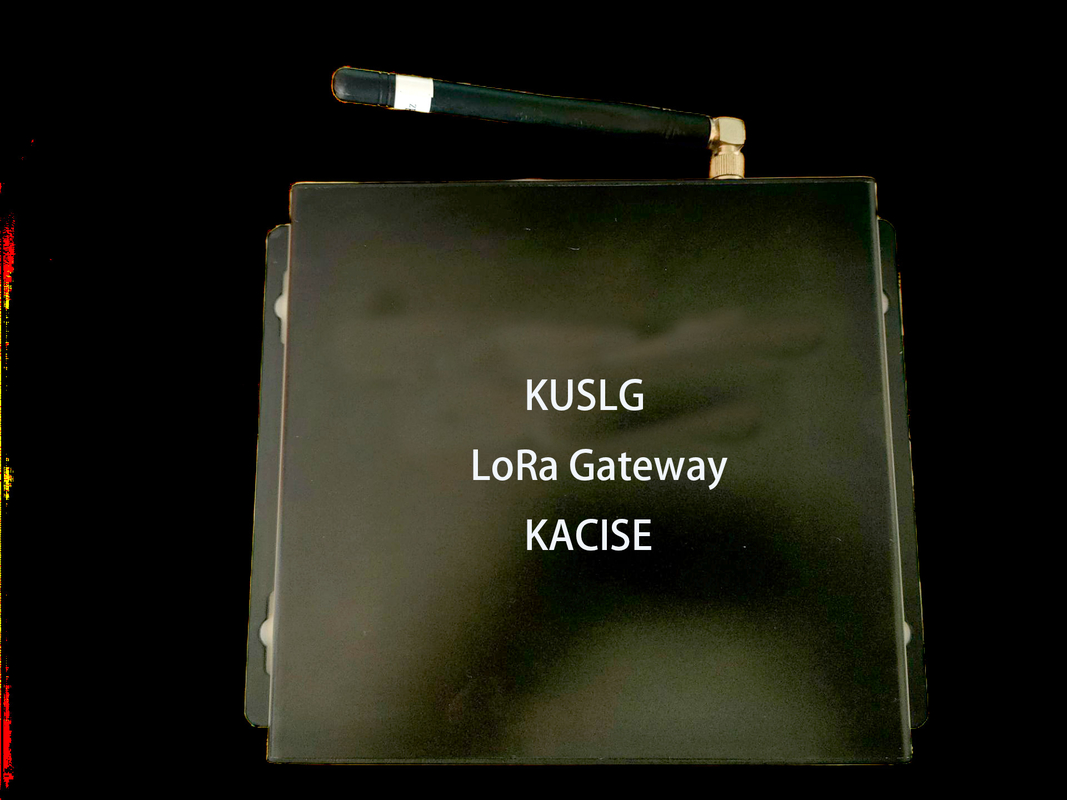

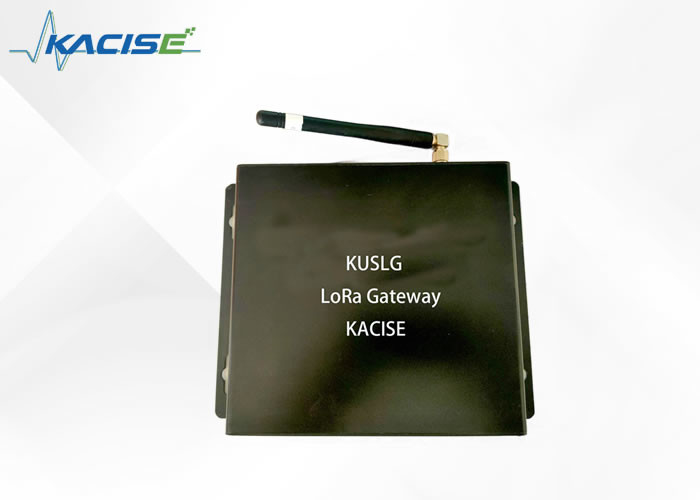

Portal LoRa

1.Introdução

LoRa é uma tecnologia de comunicação sem fio de espectro espalhado, e LoRaWAN é um protocolo de comunicação baseado em LoRa.

Conforme mostrado na figura acima, o LoRaWAN define Nó, Gateway e Servidor, um total de 3 entidades, ao mesmo tempo, define a interface de comunicação entre as entidades e, para garantir a "interconexão" dos produtos dos fabricantes globais, o protocolo LoRaWAN (atualmente, a versão mais recente é V1.0.2) e as bandas de frequência de vários países (regiões) são divulgados.

LoRaWAN tornou-se um dos padrões da indústria para a Internet das Coisas com seu "padrão, aberto, gratuito e seguro", e acredita-se que terá tanto sucesso quanto o protocolo IP de 30 anos atrás.

2.Recurso

• Suporte a parâmetros da web, o que melhora muito a facilidade de uso e a estabilidade.
• Multicanal: baseado no chip SX1302, 8 canais, até 10.000 nós LoRa.
• Longa distância: O ambiente aberto pode cobrir uma área com raio de 5km.
• Adaptativo: Suporte ADR, taxa mais alta, menor consumo de energia, fácil expansão.
• Compatibilidade: Totalmente compatível com LoRaWAN, “interoperável” com equipamentos de diversos fabricantes.
• Alta qualidade: plataforma ARM de nível industrial, eficiente e estável, baseada no sistema Linux, madura e fácil de usar.

3.Especificações técnicas

4. Fonte de alimentação e instalação

Conforme mostrado na figura abaixo, utilize o “Adaptador de Energia 12V” (acessório gateway) para alimentar o “Gateway” e conectar-se à Internet/Intranet através do “Roteador”.

5.Dimensões

6.Taxa e frequência

6.1 Distância de sensibilidade à taxa

Conforme mostrado na tabela abaixo, a estação base suporta 6 taxas de comunicação. Quanto maior a taxa, menor a distância efetiva de comunicação, e quanto menor a taxa, maior a distância efetiva de comunicação.

Para simplificar o uso, a taxa de comunicação é definida dinamicamente pelo servidor, e suas regras são: o nó próximo à estação base e o sinal é bom, a taxa alta é adotada e o nó distante da estação base e o sinal é fraco, a taxa baixa é usada.Isso é chamado de ADR (Adaptive Data

Taxa) tecnologia.

6.2 Indicadores de sinal LoRa

Valor de intensidade de campo RSSI: valor normal -120 ~ -10 dBm, abaixo de -125 dBm a taxa de perda de pacotes será maior.

SNR: Valor limite -20 dB.

6.3 Frequência de comunicação

7 Comunique-se com nós

Em geral, a estação base e o nó comunicam-se bem.Se a comunicação falhar, solucione a causa na seguinte ordem:

8.Definição de interface

A estação base segue rigorosamente o padrão LoRaWAN GSID (Gateway to Server Interface Definition).

Em termos gerais, desde que os 3 parâmetros a seguir sejam definidos, a base

A estação pode ser conectada a "qualquer" servidor LoRaWAN.

1) server_address (Explicação: o endereço do nome de domínio do servidor, por exemplo

roteador.cn.thethings.network)

2) serv_port_up (Explicação: porta UDP carregada no servidor pela base

estação, o padrão é 1700)

3) serv_port_down (Explicação: O servidor desce para a porta UDP do

estação base, o padrão é 1700)

A pilha de protocolos do LoRaWAN GSID é mostrada na figura a seguir

9. Problemas e soluções comuns

P: Por que a taxa de perda de pacotes é alta entre estações base e nós?

R: Verifique se a antena está instalada e combinada corretamente.

Estação base <--> se o ambiente de rede Internet/intranet do

o servidor está tranquilo.

Se o ambiente receptor é severo, como: os obstáculos são muito

densa e há fortes fontes de interferência.

Se o nó tem ADR ativado para reduzir a interferência co-canal.

P: O que devo prestar atenção no teste de proximidade?

R: As estações base e os nós devem estar a mais de 10 metros de distância, no máximo

possível.

Estação base interna Instale o nó da antena de "fibra de vidro" <--> para remover o

antena

Estação base interna Instale uma antena de "cola em bastão" <--> nó para instalar uma "cola

vara" antena

P: A qualidade da comunicação 4G é ruim e a taxa de perda de pacotes é alta.

R: Verifique se a antena 4G está instalada corretamente e compatível.

Verifique a qualidade do sinal 4G local.

10. Parâmetros de configuração

Etapa 1: Prepare seu ambiente de rede

O valor padrão da estação base é 192.168.1.99, configure o PC para 192.168.1.100 e conecte a estação base e o PC diretamente através do cabo de rede.

Se você deseja que a estação base seja conectada diretamente ao servidor LoRaWAN na LAN, você pode configurar a estação base para um IP estático, neste momento, certifique-se de registrar o endereço IP (conforme mostrado na figura acima 172.16.0.123 ), caso contrário, o PC não conseguirá se conectar à estação base!

Princípio: O PC com os parâmetros de configuração deve estar no mesmo segmento de rede que a estação base (por exemplo, 192.168.0.x ou 172.16.0.x).

Etapa 2: faça login na estação base usando um navegador

Digite o endereço IP da estação base, usuário=convidado, senha=rimelink e clique em "Login".

Etapa 3: configurar parâmetros

Configurações de suporte: endereço e porta do servidor, frequência, potência, endereço IP.Clique em "OK" e o efeito entrará em vigor imediatamente!

11.Ver registros

Diagnóstico 1: se o nó reporta dados

Pacotes RF recebidos pelo concentrador:131<-- Recebeu 131 pacotes LoRa

Diagnóstico 2: Se o servidor responde ao pacote de handshake do Gateway

(Firewall ativado)

PULL_DATA enviado:5(100,00%reconhecido) <-- A estação base e o

servidor tem 5 handshakes normalmente

Diagnóstico 3: Se o servidor entrega dados do nó

Pacotes RF enviados ao concentrador:2(46 bytes) <--A estação base transmite

dois pacotes LoRa de downlink
