Transmissor de pressão diferencial sem fios Corrente operacional 562mA, Frequência de emissão Vs Temperatura ±3ppm

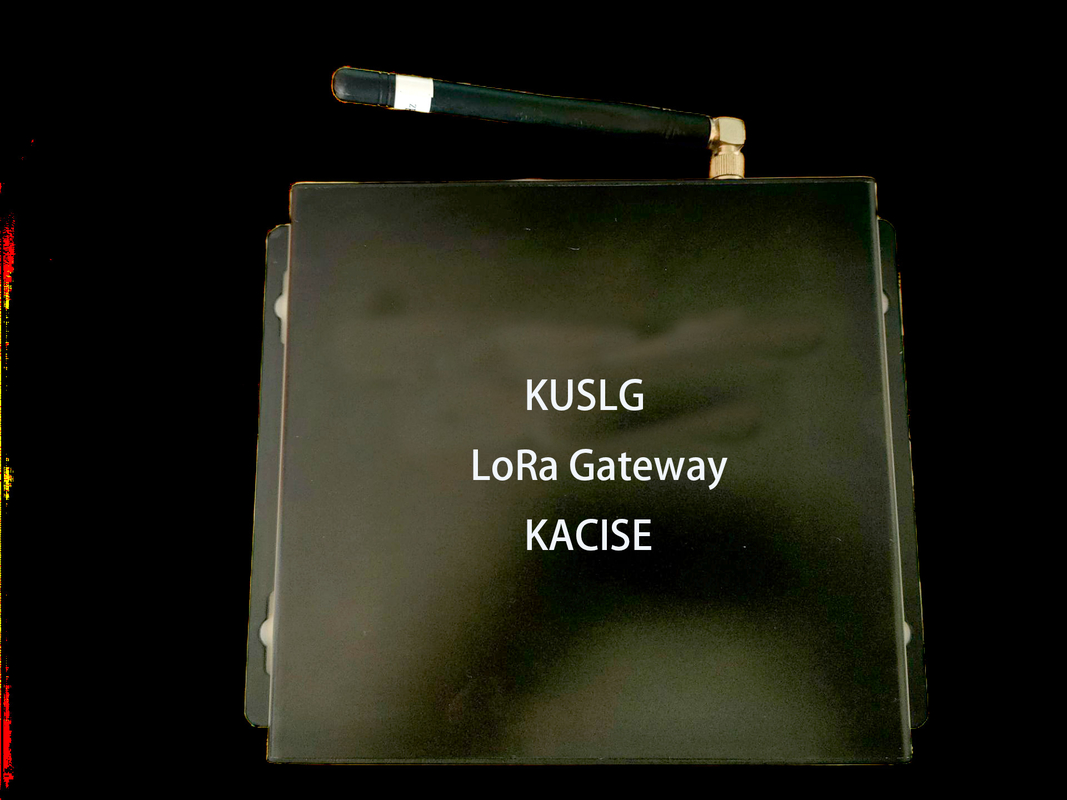

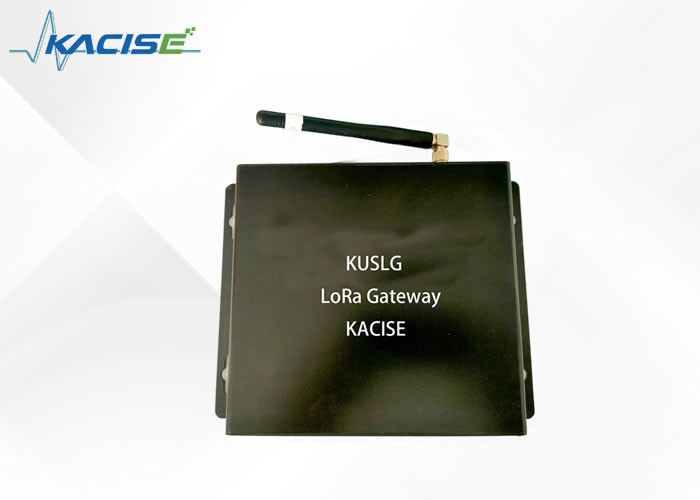

LoRa Gateway

1.Introdução

O LoRa é uma tecnologia de comunicação sem fio de espectro alargado, e o LoRaWAN é um protocolo de comunicação baseado no LoRa.

Como mostrado na figura acima, LoRaWAN define nó, gateway e servidor,um total de 3 entidades, ao mesmo tempo, define a interface de comunicação entre as entidades,e para assegurar a "interligação" dos produtos dos fabricantes mundiais, o protocolo LoRaWAN (atualmente, a versão mais recente é a V1.0.2) e as faixas de frequência de vários países (regiões) são divulgadas.

LoRaWAN tornou-se um dos padrões da indústria para a Internet das Coisas com o seu "padrão, aberto, livre e seguro",e acredita-se que será tão bem sucedido como o protocolo IP há 30 anos.

2.Características

• Suporte a parâmetros web, o que melhora muito a facilidade de uso e estabilidade.
• Multicanal: baseado no chip SX1302, 8 canais, até 10.000 nós LoRa.
• Distância longa: o ambiente aberto pode cobrir uma área com um raio de 5 km.
• Adaptativo: Suporte a ADR, maior taxa, menor consumo de energia, fácil expansão.
• Compatibilidade: Totalmente compatível com a LoRaWAN, "interoperável" com equipamentos de vários fabricantes.
• Alta qualidade: plataforma ARM de nível industrial, eficiente e estável, baseada no sistema Linux, madura e fácil de usar.

3.Especificações técnicas

4- Fornecimento de energia e instalação

Como mostrado na figura abaixo, utilize o "Adaptador de alimentação de 12 V" (acessório de gateway) para alimentar o "Gateway" e conectar-se à Internet/Intranet através do "Router".

5.Dimensões

6.Taxa e frequência

6.1 Distância de sensibilidade nominal

Conforme mostrado no quadro abaixo, a estação base suporta 6 taxas de comunicação. Quanto maior a taxa, mais próxima é a distância efetiva de comunicação e menor a taxa,Quanto maior a distância de comunicação efetiva.

A fim de simplificar a utilização, a taxa de comunicação é definida dinamicamente pelo servidor, e suas regras são: o nó próximo da estação base e o sinal é bom, a alta taxa é adotada,e o nó longe da estação base e o sinal é fraco, a taxa mais baixa é utilizada.

A taxa) tecnologia.

6.2 Indicadores de sinal LoRa

Valor RSSI da intensidade de campo: valor normal -120 ~ -10 dBm, abaixo de -125 dBm a taxa de perda de pacotes será maior.

SNR: valor limite -20 dB.

6.3 Frequência de comunicação

7 Comunicar com os nós

Em geral, a estação base e o nó comunicam bem. Se a comunicação falhar, solucione a causa da falha na seguinte ordem:

8.Definição da interface

A estação base segue estritamente o padrão LoRaWAN GSID (Gateway to Server Interface Definition).

Em termos gerais, desde que os 3 parâmetros seguintes sejam definidos, a base

Estação pode ser conectada a "qualquer" servidor LoRaWAN.

1) server_address (Explicação: o endereço de domínio do servidor, por exemplo

Router.cn.things.network)

2) serv_port_up (Explicação: porta UDP carregada para o servidor pela base

Estação, por defeito é 1700)

3) serv_port_down (Explicação: O servidor desce para a porta UDP do

Estação base, o padrão é 1700)

A pilha de protocolos do LoRaWAN GSID é mostrada na figura seguinte

9Problemas e soluções comuns

P: Por que a taxa de perda de pacotes é alta entre estações base e nós?

R: Verifique se a antena está correctamente instalada e combinada.

Estação base <--> se o ambiente de rede Internet/intranet do

O servidor está bem.

Se o ambiente de acolhimento é duro, tais como:

O que é mais importante é que o sistema é muito denso e há fortes fontes de interferência.

Se o nó tem o ADR ativado para reduzir a interferência do canal.

P: A que devo prestar atenção no teste de proximidade?

R: As estações base e os nós devem estar a mais de 10 metros de distância.

É possível.

Estação base interior Instalar a antena de "fibra de vidro" <--> nó para remover o

Antenna

Estação base interior Instalar uma antena "cola" <--> nó para instalar uma "cola"

Antenna "stick"

P: A qualidade da comunicação 4G é pobre e a taxa de perda de pacotes é elevada.

R: Por favor, verifique se a antena 4G está instalada corretamente e combinada.

Verifique a qualidade do sinal 4G local.

10. Parâmetros de configuração

Passo 1: Prepare seu ambiente de rede

O valor padrão da estação base é 192.168.1.99, por favor, defina o PC para 192.168.1.100, e conectar a estação base e o PC diretamente através do cabo de rede.

Se você quer que a estação base para ser conectado diretamente ao servidor LoRaWAN na LAN, você pode definir a estação base para um IP estático, neste momento,Certifique-se de registrar o endereço IP (como mostrado na figura acima 172.16.0.123), caso contrário, o PC falhará em ligar-se à estação base!

Princípio: O PC com os parâmetros de configuração deve estar no mesmo segmento de rede que a estação base (por exemplo, 192.168.0.x ou 172.16.0.x).

Passo 2: Faça login na estação base usando um navegador

Digite o endereço IP da estação base, user=guest, password=rimelink, e clique em "Login".

Passo 3: Configurar parâmetros

Configurações de suporte: endereço e porta do servidor, frequência, potência, endereço IP. Clique em "OK" e será efetuado imediatamente!.

11- Visualize os registos

Diagnóstico 1: Se o nó reporta dados

Pacotes de RF recebidos pelo concentrador:131<-- Recebeu 131 pacotes de LoRa

Diagnóstico 2: se o servidor responde ao pacote de aperto de mão do Gateway

(Firewall habilitado)

PULL_DATA enviado:5 ((100,00%A estação de base e o

O servidor tem 5 apertos de mão normalmente.

Diagnóstico 3: Se o servidor fornece dados de nó

Pacotes de RF enviados para o concentrador:2(46 bytes) <--A estação base transmite

dois pacotes LoRa de ligação descendente
