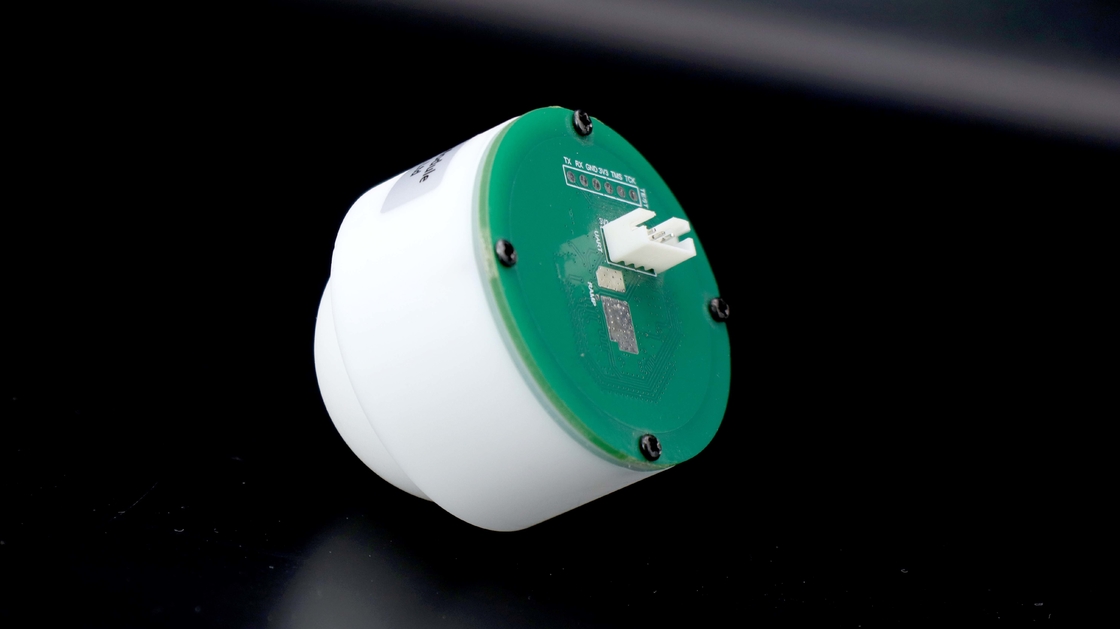

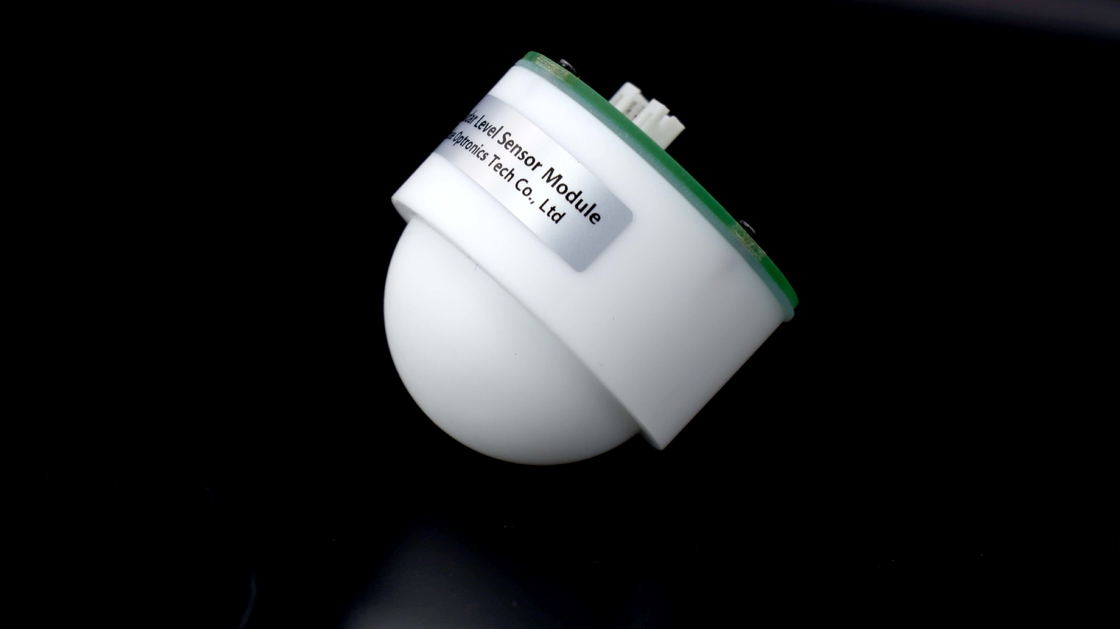

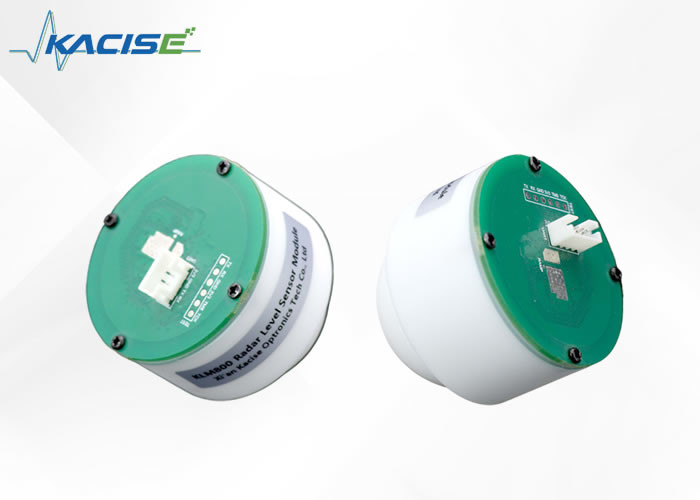

Módulos de diâmetro de 47 ou 64 mm Módulo de sensores de nível de radar de 80 GHz com largura de feixe de ±2,75°

Descrição do produto:

O componente de radar de ondas milimétricas consiste em três partes principais: unidade de radiofrequência, unidade de processamento e antena de placa impressa.Esta tecnologia é capaz de penetrar através de vários obstáculos como a luzÉ um pequeno sensor que pode trabalhar continuamente por 24 horas, com características como alta integração, pequeno tamanho e interface flexível.

O radar do medidor de nível do produto, que mede a altura da antena do radar a partir do nível do líquido, foi desenvolvido com base na tecnologia de radar de onda milimétrica.Tem aplicações extensas em domínios como a medição dos recursos hídricos dos rios, reservatórios, nível do tanque e medições do nível da água.

Os módulos do radar do medidor de nível de produto podem ser derivados dos seguintes dispositivos:

• O módulo de alcance de radar que adota um chip de alta frequência 80G facilita o alcance em diferentes condições de trabalho, incluindo estado sólido e líquido.
• A antena de lente de configuração pode adaptar-se a diferentes ambientes.

Esta tecnologia é comumente usada em várias áreas, como engenharia de conservação de água, usinas de tratamento de esgoto, usinas químicas e usinas de petróleo.

Aplicações:

● Pesquisa de conservação de rios, reservatórios e outras águas

● Medição do nível do tanque e do nível da água

● Projeto de conservação de água

● Plano de tratamento de esgoto

● Fábrica de petróleo

3. escolher a localização menos volátil do módulo de instalação (tentar não instalar na porta de injecção e saída ondulação é grande, a ondulação, maior a precisão de medição,o pior).

4Diagrama de instalação

Garantir dentro do alcance do feixe sem distrações, como as margens do rio.

Pontos a observar

Instalação do módulo para manter constante tanto quanto possível, evitar o módulo jitter, ambiente circundante para abrir tanto quanto possível.

1A distância entre o módulo e a superfície da água é superior a 30 cm para garantir que a face frontal do módulo (superfície da antena) seja paralela ao nível do líquido de medição.

2A distância entre o módulo e a borda do reservatório, a borda da piscina, a borda da barragem fluvial e a borda da piscina é superior a 0,5 metros;

3. escolher a localização menos volátil do módulo de instalação (tentar não instalar na porta de injecção e saída ondulação é grande, a ondulação, maior a precisão de medição,o pior))

Um protocolo de comunicação de porta serial

Por exemplo, os dados enviados são FF 2A 4B 90 42 47, onde FF é o cabeçalho do quadro, os 4 bytes do meio "2A 4B 90 42" é a informação de distância,e a extremidade do tamanho define a sua informação verdadeira para 42 90 4B 2A (tipo de ponto flutuante hexadecimal), que é convertido para 72,1468 cm decimais.

47 é uma soma de controlo, cujo cálculo é o seguinte:

Primeiro para converter a distância de ponto flutuante 72.1468 uint32_t inteiro (4 bytes) para 72, em baixo nível em dois bytes 0 (HEX 0), baixo de 72 (HEX 48) como a soma de verificação como cabeça de quadro baixo,alto + inteiro + inteiro para tomar 8 bits baixos, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0.

Adicionar: Modo de teste SScom

Pode ser testado usando uma porta serial para ajudar (SScom manual):

1. Use o módulo de porta serial USB conectado à interface USB do computador, abra o software de depuração serial SSCOM, escolha

A porta correta;

2.Enviar o AT + TLVS = 1 n, para converter a cadeia de saída, de acordo com enviar o comando

"AT + START n";

3. A cadeia de saída

Nota: a taxa de baud padrão para 9600. Se você abrir uma cadeia sem lado direito do SSCOM, clique na extensão à direita de "Salvar Parâmetros" para exibi-lo.

Notas:

No estado de funcionamento do MCU, para configurar, primeiro enviar o comando de reinicialização (interromper o trabalho), personalizar o comando de entrada, em seguida, enviar o comando de reinicialização (tornar a configuração efetiva),e enviar o comando start.

O protocolo de comunicação MODBUS RTU

1.Instruções de instalação: código de função 0 x 10

(1) RConfigurações da fábrica

Comando de pedido:

Definição de dados: 0 para restaurar as configurações de fábrica, 1 para reiniciar o programa.

Dados de resposta:

Exemplos:

Pedido: 7 f 10 10 00 00 02 00 00 9 e 33 01

Resposta: 7 f 10 10 00 00 0 f 17 01

Onde a parte de dados 00 00 significa restaurar as configurações de fábrica.

(2)Do endereço da máquina

Comando de pedido:

Definição dos dados: intervalo de valores 1--247.

Dados de resposta:

Exemplos:

Solicitação: 7F 10 20 01 00 01 02 00 01 6E 21

Resposta: 7 f 10 20 01 00 01 51 D7

A parte de dados 00 01 indica que o endereço do escravo está definido como 1.

(3)Distância de medição

Comando de pedido:

Definição de dados: O valor de dados é Float data, a unidade é metros, o valor de comprimento de dados é de 4 bytes, o formato de dados é baixo 16 bits de dados na frente, alto 16 bits de dados na parte de trás.

Dados de resposta:

Exemplos:

Pedido: 7 46 00 02 04 f 10 20 00 00 41 30 a 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 em que a porção de dados dos dados de ponto flutuante que é de 11 metros.

(4) Medir o intervalo de tempo

Comando de pedido:

Definição dos dados: definir o intervalo de tempo de recolha dos dados do medidor de nível da água, unidade ms, e o valor mínimo é de 100 ms.

Dados de resposta:

Exemplos:

Pedido: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

Resposta: 7F 10 20 2E 00 01 60 1E

Entre elas, a parte de dados 03 E8 é convertida para 1000 decimais, ou seja, o intervalo de aquisição de dados é definido em 1000 ms.

(5)Taxa de transferência de dados

Comando de pedido:

Definição de dados: Taxa de transferência de dados de comunicação: 4800,9600,19200.

Dados de resposta:

Exemplos:

Pedido: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Resposta: 7F 10 20 02 00 01 A1 D7

A parte de dados 28 80 significa que a taxa de comunicação é definida em 9600.

2. Instrução de consulta: código de função 0x03

(a)Do endereço da máquina

Comando de pedido:

Dados de resposta:

Definição dos dados: intervalo de valores 1--247.

Exemplos:

Solicitação: 7 f 03 01 00 20 01 D4 14

Resposta: 7f 03 02 0 01 51 8 e

A parte de dados 00 01 significa que o endereço do escravo é 1.

(2)Capacidade de alcance

Comando de pedido:

Dados de resposta:

Definição de dados: O valor de dados é Float data, a unidade é metros, o valor de comprimento de dados é de 4 bytes, o formato de dados é baixo 16 bits de dados na frente, alto 16 bits de dados na parte de trás.

Exemplos:

Pedido: 7 46 f 03 20 00 00 02 24

Resposta: 7 f 03 04 00 00 41 30 54, 70

A parte de dados 00 00 41 30 é convertida em dados de vírgula flutuante, que é de 11 metros.

(3) Taxa de comunicação de Baud

Comando de pedido:

Dados de resposta:

Exemplos:

Pedido: 7 f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

A parte de dados 28 80 significa que a taxa de comunicação é 9600.

(4) Medir o intervalo de tempo

Comando de pedido:

Dados de resposta:

Definição dos dados: definir o intervalo de tempo de recolha dos dados do medidor de nível da água, unidade ms, e o valor mínimo é de 100 ms.

Exemplos:

Pedido: 7F 03 20 2E 00 01 EF C3

Resposta: 7 f 03 02 90 F0 03 E8

Entre eles, a parte de dados 03 E8 foi convertida para 1000 decimais, indicando que o intervalo de aquisição de dados era de 1000 ms.

(5) Resultados da medição da consulta

Comando de pedido:

Dados de resposta:

Definição de dados: O valor dos dados é de tipo Float, a unidade é metros.O significado do resultado da medição está associado ao tipo de medição, e o padrão é o nível da água.

Exemplos:

Pedido: 7 4 0 f a 48 0 0 f 00 02 e

Resposta: 7 f 04 04 04 19 3 f 9 e 25 2 c

A parte de dados 04 19 3F 9E é convertida em dados de ponto flutuante de 1,2345 metros.

19049 e3f, num só lugar, com a posição certa.

(6) Versão da consulta

Comando de pedido:

Dados de resposta:

Definição de dados: Os dados estão em formato de codificação BCD, 0x20 0x23 0x05 0x12, o que significa dados 20230512.

(7) Dispositivos de consulta de endereço de transmissão

Comando de pedido:

Dados de resposta:

Definição de dados: 0x7F nos dados é o endereço 485 do dispositivo.
