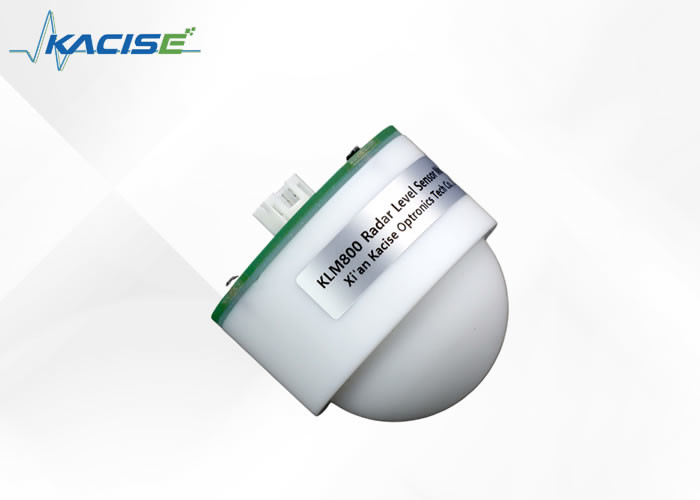

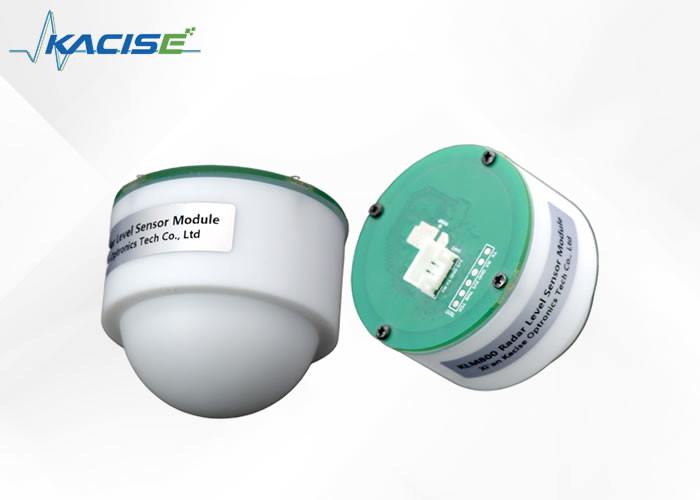

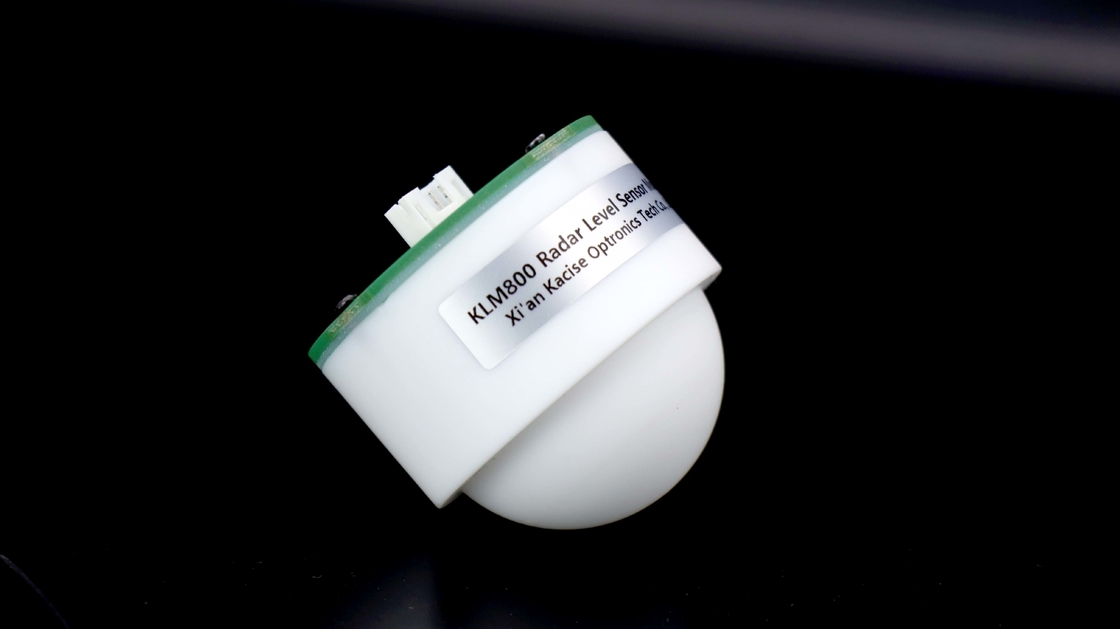

RS485 Comunicação KLM800 Modulo de Sensor de Nível de Radar para Ambientes de -20~70°C

Descrição do produto:

O componente de radar de ondas milimétricas é uma tecnologia essencial, pois consiste em várias unidades, como a unidade de radiofrequência, unidade de processamento e antena de placa impressa. Isso torna possível que o radar de ondas milimétricas detecte alvos sem qualquer impedimento de obstáculos em seu caminho, como chuva, neblina, poeira, geada e luz. O radar de ondas milimétricas é um pequeno sensor altamente integrado, flexível e eficiente, tornando-o uma excelente escolha para várias aplicações.

Este produto, chamado de radar medidor de nível, é uma versão atualizada do radar de ondas milimétricas. Ele mede a altura da antena do radar a partir do nível do líquido. É amplamente utilizado na medição de recursos hídricos de rios, reservatórios, tanques e níveis de água. O produto tem muitas vantagens sobre outras tecnologias, como seu tamanho pequeno, alta integração e interface flexível. É um sensor que pode funcionar 24 horas por dia, tornando-o uma escolha ideal em vários setores e aplicações.

Os módulos usados ​​neste produto podem ser derivados dos seguintes dispositivos. O módulo de alcance de radar usa um chip de alta frequência 80G, que é capaz de suportar alcance em estados sólidos e líquidos. O produto também é projetado com uma antena de lente de configuração, que auxilia na adaptação a diferentes ambientes.

O radar medidor de nível é frequentemente usado em diferentes indústrias, como engenharia de conservação de água, estações de tratamento de esgoto e plantas químicas de petróleo. Sua alta integração, tamanho pequeno e interface flexível o tornam o recurso ideal para muitas indústrias.

Aplicações:

● Levantamento de rios, reservatórios e outras áreas de conservação de água

● Medição do nível do tanque e do nível da água

● Projeto de conservação de água

● Plano de tratamento de esgoto

● Planta química de petróleo

3. Escolha o local menos volátil do módulo de instalação (tente não instalar na porta de injeção e a ondulação da saída é grande, quanto maior a ondulação, maior a precisão da medição, pior).

4. Diagrama de instalação

Garantia dentro do escopo do feixe sem distrações, como margens da margem do rio.

Pontos a serem observados

A instalação do módulo deve ser mantida constante tanto quanto possível, evitando trepidação do módulo e abrindo o ambiente ao redor o máximo possível.

1. A distância entre o módulo e a superfície da água é maior que 30 cm para garantir que a face frontal do módulo (superfície da antena) esteja paralela ao nível do líquido de medição

2. A distância entre o módulo e a borda do tanque, a borda da piscina, a borda da barragem do rio e a borda da piscina é maior que 0,5 metros;

3. escolha o local menos volátil do módulo de instalação (tente não instalar na porta de injeção e a ondulação da saída é grande, a ondulação, quanto maior a precisão da medição, pior))

Um protocolo de comunicação de porta serial

Por exemplo, os dados enviados são FF 2A 4B 90 42 47, onde FF é o cabeçalho do quadro, os 4 bytes do meio "2A 4B 90 42" são as informações de distância e o tamanho final define suas informações verdadeiras como 42 90 4B 2A (tipo de ponto flutuante hexadecimal), que é convertido para o decimal 72,1468 cm.

47 é uma soma de verificação, seu cálculo é o seguinte:

Primeiro, converta a distância do ponto flutuante 72.1468 uint32_t inteiro (4 bytes) para 72, em nível baixo em dois bytes 0 (HEX 0), baixo de 72 (HEX 48) como a soma de verificação como cabeçalho do quadro baixo, alto + + inteiro inteiro para pegar 8 bits baixos, (FF + 0 x00 + 0 x48) e 0 x47 x00ff = 0.

Adicionar: modo de teste SScom

Pode ser testado usando uma porta serial para ajudar (manual SScom):

1. Use o módulo de porta serial USB conectado à interface USB do computador, abra o software de depuração serial SSCOM, escolha

A porta correta;

2. Envie AT + TLVS = 1 n, para converter a string de saída, de acordo com o comando enviado

"EM + INÍCIO n";

3. A sequência de saída

Observação: a taxa de transmissão padrão é 9600. Se você abrir uma string sem o lado direito do SSCOM, clique na extensão à direita de "Salvar parâmetros" para exibi-la.

Notas:

No estado de funcionamento do MCU, para configurar, primeiro envie o comando de reinicialização (interrompa o trabalho), personalize o comando de entrada, depois envie o comando de reinicialização (torne a configuração efetiva) e envie o comando de inicialização.

O protocolo de comunicação MODBUS RTU

1. Instruções de configuração: código de função 0 x10

(1)RConfigurações da fábrica estore

Solicitar comando:

Definição de dados: 0 para restaurar as configurações de fábrica, 1 para reiniciar o programa.

Dados de resposta:

Exemplos:

Pedido: 7 f 10 10 00 00 02 00 00 9 e 33 01

Resposta: 7 f 10 10 00 00 0 f 17 01

Onde a parte de dados 00 00 significa restaurar as configurações de fábrica.

(2)Do endereço da máquina

Solicitar comando:

Definição de dados: intervalo de valores de 1 a 247.

Dados de resposta:

Exemplos:

Solicitação: 7F 10 20 01 00 01 02 00 01 6E 21

Resposta: 7 f 10 20 01 00 01 51 D7

A parte de dados 00 01 indica que o endereço do escravo está definido como 1.

(3)Faixa de medição

Solicitar comando:

Definição de dados: O valor dos dados é Float, a unidade é metros, o valor do comprimento dos dados é 4 bytes, o formato dos dados é baixo, 16 bits de dados na frente, alto, 16 bits de dados atrás.

Dados de resposta:

Exemplos:

Solicitação: 7 46 00 02 04 f 10 20 00 00 41 30 a 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 em que a parte de dados dos dados de ponto flutuante é de 11 metros.

(4)Medir o intervalo de tempo

Solicitar comando:

Definição de dados: Defina o intervalo de tempo de coleta de dados do medidor de nível de água, unidade ms, e o valor mínimo é 100 ms.

Dados de resposta:

Exemplos:

Solicitação: 7 2 ef 10 20 00 02 03 01 E8 A8 C0

Resposta: 7F 10 20 2E 00 01 60 1E

Dentre eles, a parte de dados 03 E8 é convertida para decimal 1000, ou seja, o intervalo de aquisição de dados é definido como 1000ms.

(5) Taxa de transmissão de comunicação

Solicitar comando:

Definição de dados: Taxa de transmissão de comunicação: 4800,9600,19200.

Dados de resposta:

Exemplos:

Pedido: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Resposta: 7F 10 20 02 00 01 A1 D7

A parte de dados 28 80 significa que a taxa de transmissão de comunicação está definida como 9600.

2. Instrução de consulta: Código de função 0x03

(1)Do endereço da máquina

Solicitar comando:

Dados de resposta:

Definição de dados: intervalo de valores de 1 a 247.

Exemplos:

Solicitação: 7 f 03 01 00 20 01 D4 14

Resposta: 7 f 03 02 0 01 51 8 e

A parte de dados 00 01 significa que o endereço do escravo é 1.

(2)Capacidade de alcance

Solicitar comando:

Dados de resposta:

Definição de dados: O valor dos dados é Float, a unidade é metros, o valor do comprimento dos dados é 4 bytes, o formato dos dados é baixo, 16 bits de dados na frente, alto, 16 bits de dados atrás.

Exemplos:

Solicitação: 7 46 f 03 20 00 00 02 24

Resposta: 7 f 03 04 00 00 41 30 54, 70

A parte de dados 00 00 41 30 é convertida em dados de ponto flutuante, que são 11 metros.

(3) Taxa de transmissão de comunicação

Solicitar comando:

Dados de resposta:

Exemplos:

Solicitação: 7 f 20 00 02 03 01 24 14

Assunto: 7F 03 02 25 80 8B 7E

A parte de dados 28 80 significa que a taxa de transmissão de comunicação é 9600.

(4)Medir o intervalo de tempo

Solicitar comando:

Dados de resposta:

Definição de dados: Defina o intervalo de tempo de coleta de dados do medidor de nível de água, unidade ms, e o valor mínimo é 100 ms.

Exemplos:

Solicitação: 7F 03 20 2E 00 01 EF C3

Resposta: 7 f 03 02 90 F0 03 E8

Dentre eles, a parte de dados 03 E8 foi convertida para decimal 1000, indicando que o intervalo de aquisição de dados foi de 1000 ms.

(5)Resultados da medição da consulta

Solicitar comando:

Dados de resposta:

Definição de Dados: O valor dos dados é um dado do tipo Float, a unidade é metros. O valor do comprimento dos dados é 4 bytes, o formato dos dados para os 16 bits baixos de dados no primeiro, os 16 bits altos atrás. O significado do resultado da medição é associado ao tipo de medição, e o padrão é o nível da água.

Exemplos:

Solicitação: 7 4 0 fa 48 0 0 f 00 02 e

Resposta: 7 f 04 04 04 19 3 f 9 e 25 2 c

A parte de dados 04 19 3F 9E é convertida em dados de ponto flutuante, que são 1,2345 metros.

19049 e3f, em um só lugar, com posição alta à direita.

(6)Versão da consulta

Solicitar comando:

Dados de resposta:

Definição de dados: Os dados estão no formato de codificação BCD, 0x20 0x23 0x05 0x12, o que significa dados 20230512.

(7)Dispositivos de consulta de endereço de transmissão

Solicitar comando:

Dados de resposta:

Definição de dados: 0x7F nos dados é o endereço 485 do dispositivo.
