OPeratamentoMAnálise do nível do radar de divisãoSensor
1Introdução

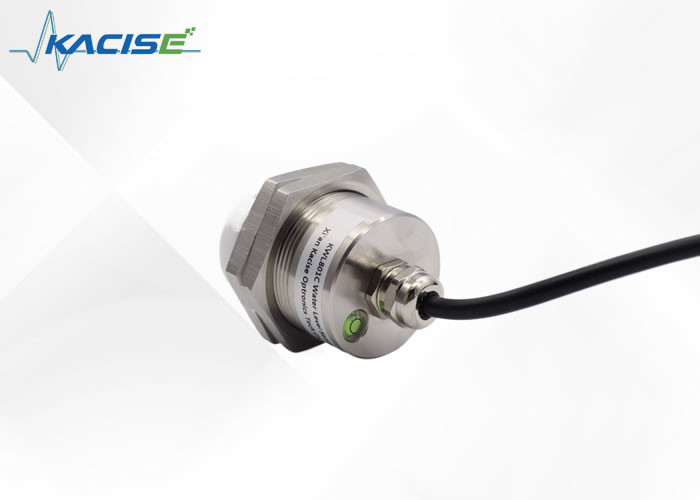

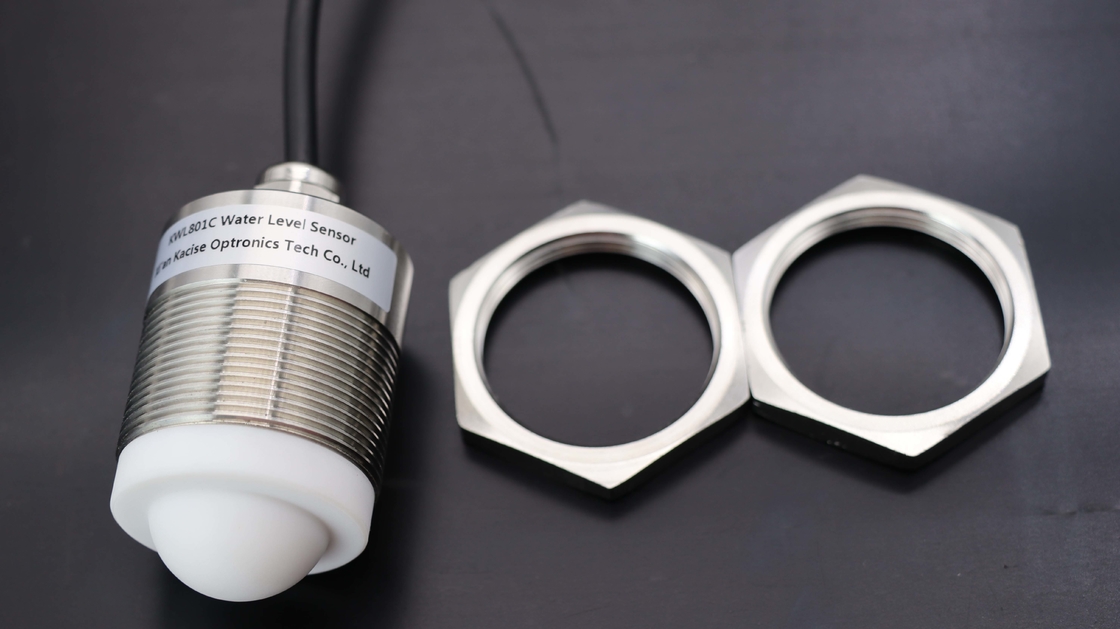

1.1 Visão geral do produto
O sensor de nível de radar KWL801C está em conformidade com as especificações normalizadas descritas na norma nacional DB50/T 826-2017 para medidores de nível.O seu componente central é projetado com uma impermeabilização IP68 totalmente selada.
O alcance máximo de medição do produto é de até 40 metros, com um ponto cego mínimo inferior a 6 cm.
Devido à sua maior frequência e largura de banda mais ampla, alcança uma precisão superior.
1.2 Princípio de detecção
O sensor de nível de radar é baseado no princípio da reflexão do domínio do tempo (TDR).Quando se encontra na superfície do meio medido, parte do pulso do medidor de nível de radar é refletida para formar um eco de retorno para o transmissor de pulso ao longo do mesmo caminho,e a distância entre o transmissor e a superfície do meio medido é proporcional ao tempo de propagação do pulso, por conseguinte, a altura do nível é calculada.
2.Características
- Baseado no chip de RF CMOS de onda milimétrica auto-desenvolvido
- Arquitetura de RF mais compacta
- Relação sinal/ruído mais elevada
- Zona morta menor
- Largura de banda operacional de 5 GHz
- Resolução de medição e precisão de medição mais elevadas
- Menor influência da interferência no ambiente de instalação
- Mais conveniente de instalação e
- Design moderno de antena plana integrada
3Especificações técnicas
| Modelo |
KWL801C-RS485 |
KWL801C-RJ45 |
KWL801C-RS232 |
KWL801C-TTL |
| Frequência de medição |
80 GHz |
| Comunicação |
RS485 |
| Frequência de aquisição |
≥ 200 ms/ configurável |
| Corrente de funcionamento |
12V/14mA |
| Precisão da medição da distância |
± 2 mm |
| Protocolo de comunicação |
Modbus/Protocolo de texto |
| Largura do feixe de antena |
± 2,75° |
| Tensão de alimentação |
9 ~ 24 V |
| Faixa de medição |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| Corrente de pulso de RF |
100 mA/20 ms |
| Umidade de trabalho |
0~95% |
| Tipo de fio |
Fios G/ personalizados |
| Temperatura de funcionamento |
-40 a 75 °C |
| Grau de resistência à água |
IP68 |
| Peso líquido |
00,6 kg |

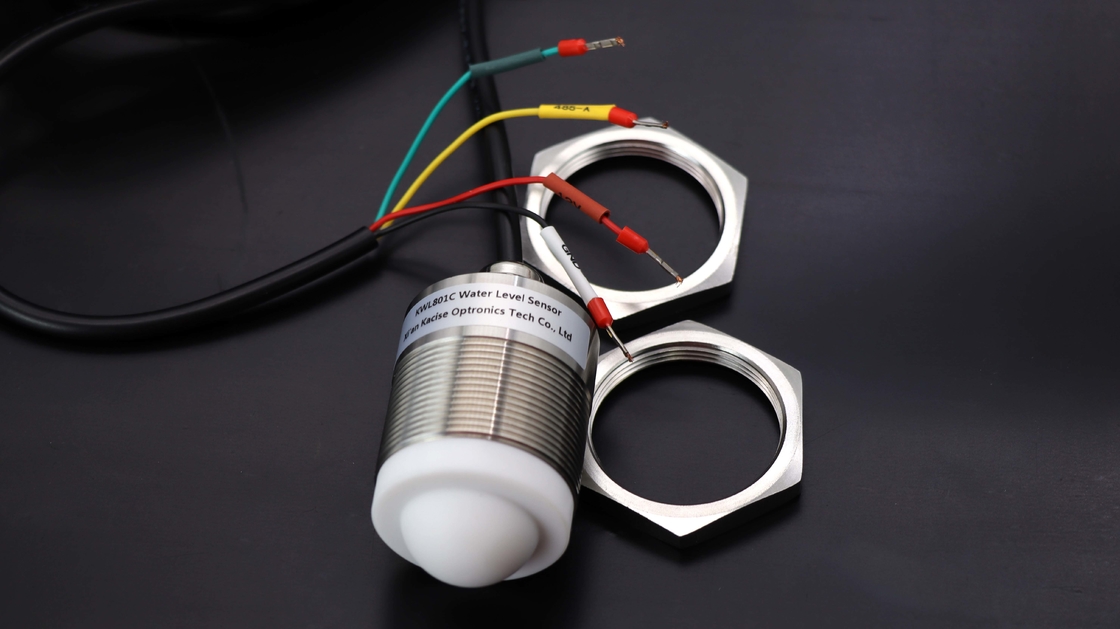

4Instruções de fiação
4.1 [versão RS485] Instruções de fiação
| Linha vermelha |
VCC (alimentação de 9 a 24 V) |
| Linha preta |
GND |
| Linha amarela |
485-A |
| Linha verde |
485-B |
4.2 [versão de porta de rede RJ45] Instruções de fiação
4.3 [versão RS232] Instruções de fiação
| Linha vermelha |
12 (6 a 28 V de alimentação) |
| Linha preta |
GND |
| Linha amarela |
TX |
| Linha verde |
RX |
4.4 [versão TTL] Instruções de fiação
| Linha vermelha |
CCC |
| Linha preta |
GND |
| Linha amarela |
TX |
| Linha verde |
RX |
5. Dimensão
6.FAQ
1.P: Posso colocar o meu próprio logotipo no produto?
R: Claro. O logotipo pode ser impresso na caixa e o nome da empresa pode ser gravado na placa de identificação.
2Q: E quanto ao controlo de qualidade?
R: Todos os produtos serão testados 3 vezes antes de serem embalados.
3.P: Posso liberar a ordem de teste, 1 pc por exemplo?
R: Certamente, a ordem de teste é aceitável. Em geral, temos modelos comuns em estoque. A amostra será enviada dentro de 1 semana, após o pagamento ser recebido.
4.Q: Você poderia projetar de acordo com os meus requisitos?
R: Claro, a nossa equipa irá desenhar para si, para que o nosso medidor de fluxo de leite funcione perfeitamente no seu final.
