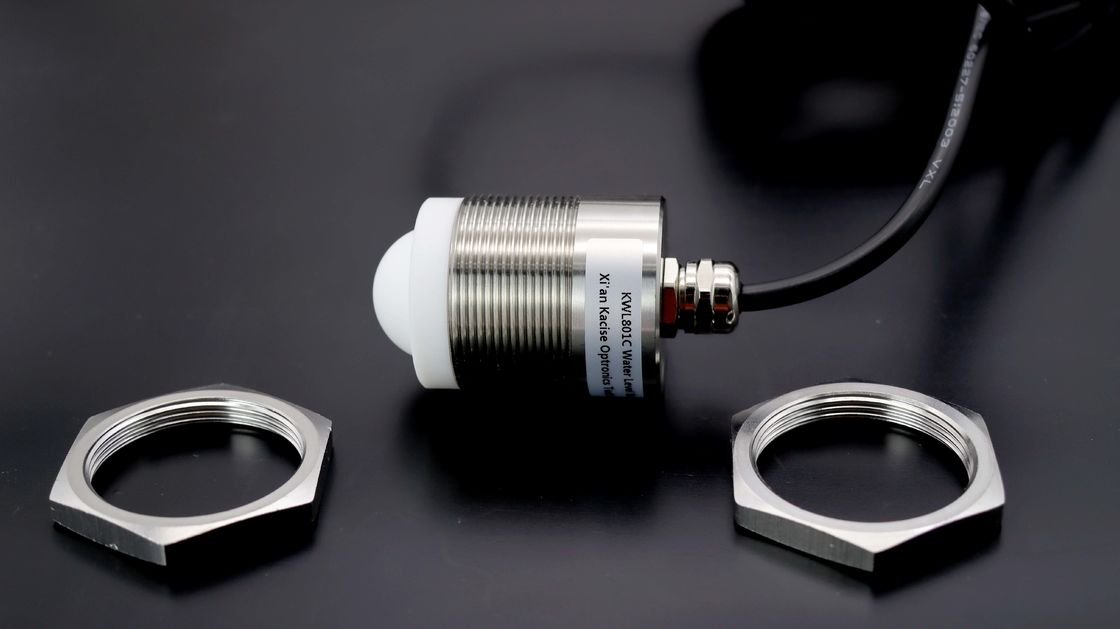

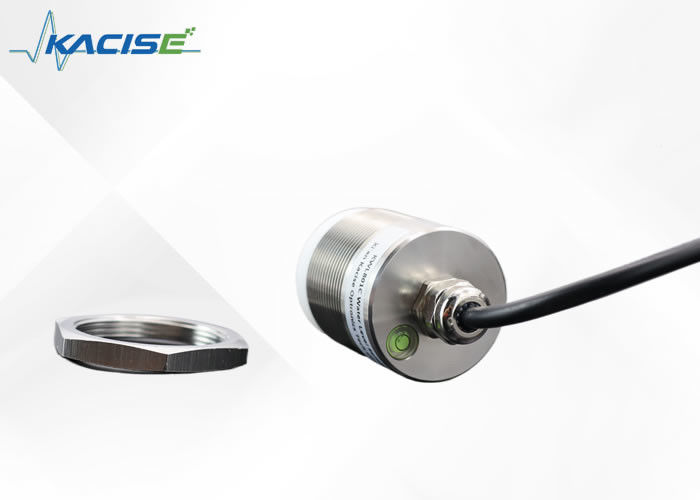

Transmissor de nível de radar personalizado de frequência de 80 GHz tipo rosca com IP68 à prova d'água para faixa de medição de 0,06-10 m

Transmissor de nível de radar personalizado de frequência de 80 GHz tipo rosca com IP68 à prova d'água para faixa de medição de 0,06-10 m

Transmissor de nível de radar de tipo de fio personalizado

transmissor nivelado do radar 10m

Transmissor de nível do tanque de radar

Place of Origin:

CHINA

Marca:

KACISE

Certificação:

CE

Model Number:

KWL801C

Contacte-nos
Solicite um orçamento
Detalhes do produto
Tensão de alimentação:
9 ~ 24 V
Umidade de trabalho:
0 ~ 95%
Peso líquido:
00,6 kg
Largura do feixe de antena:
± 2,75°
Tipo de linha:
Fios G/ personalizados
Frequência de medição:
80 GHz
Frequência de aquisição:
≥ 200 ms/ configurável
Modelos de produtos:
KWL801C
Destacar:

Transmissor de nível de radar de tipo de fio personalizado

,

transmissor nivelado do radar 10m

,

Transmissor de nível do tanque de radar

Termos de pagamento e envio
Quantidade de ordem mínima
1pcs
Detalhes da embalagem
Cada unidade tem uma caixa individual e todas as caixas são embaladas em embalagens padrão ou pedido
Tempo de entrega
5-8 dias úteis
Termos de pagamento
T/T, Western Union, Moneygram
Habilidade da fonte
1000 peças por semana
Descrição do produto

Manual de funcionamento do sensor de nível de radar dividido

1Introdução
1.1 Visão geral do produto

O sensor de nível de radar KWL801C está em conformidade com as especificações normalizadas descritas na norma nacional DB50/T 826-2017 para medidores de nível.O seu componente principal é projetado com uma impermeabilização IP68 totalmente selada.
O alcance máximo de medição do produto é de até 40 metros, com um ponto cego mínimo inferior a 6 cm.
Devido à sua maior frequência e largura de banda mais ampla, alcança uma precisão superior.

1.2 Princípio de detecção

O sensor de nível de radar baseia-se no princípio da reflexão do domínio do tempo (TDR).Quando se encontra na superfície do meio medido, parte do pulso do medidor de nível de radar é refletida para formar um eco de retorno ao transmissor de pulso ao longo do mesmo caminho,e a distância entre o transmissor e a superfície do meio medido é proporcional ao tempo de propagação do pulso, por conseguinte, a altura do nível é calculada.

2Características
  • Baseado no chip de RF CMOS de onda milimétrica auto-desenvolvido
  • Arquitetura de RF mais compacta
  • Relação sinal/ruído mais elevada
  • Zona morta menor
  • Largura de banda operacional de 5 GHz
  • Resolução de medição e precisão de medição mais elevadas
  • Menor influência da interferência no ambiente de instalação
  • Mais conveniente de instalação e
  • Design moderno de antena plana integrada
3Especificações técnicas
ModeloKWL801C-RS485KWL801C-RJ45KWL801C-RS232KWL801C-TTL
Frequência de medição80 GHz
ComunicaçãoRS485
Frequência de aquisição≥ 200 ms/ configurável
Corrente de funcionamento12V/14mA
Precisão da medição da distância± 2 mm
Protocolo de comunicaçãoModbus/Protocolo de texto
Largura do feixe de antena± 2,75°
Tensão de alimentação9 ~ 24 V
Faixa de medição

0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m

Corrente de pulso de RF100 mA/20 ms
Umidade de trabalho0~95%
Tipo de fioFios G/ personalizados
Temperatura de funcionamento-40 a 75 °C
Grau de resistência à águaIP68
Peso líquido00,6 kg
4Instruções de fiação
4.1 [versão RS485] Instruções de fiação
Linha vermelhaVCC (alimentação de 9 a 24 V)
Linha pretaGND
Linha amarela485-A
Linha verde485-B

Transmissor de nível de radar personalizado de frequência de 80 GHz tipo rosca com IP68 à prova d'água para faixa de medição de 0,06-10 m 0

4.2 [versão de porta de rede RJ45] Instruções de fiação

Transmissor de nível de radar personalizado de frequência de 80 GHz tipo rosca com IP68 à prova d'água para faixa de medição de 0,06-10 m 1

4.3 [versão RS232] Instruções de fiação
Linha vermelha12 (6 a 28 V de alimentação)
Linha pretaGND
Linha amarelaTX
Linha verdeRX

Transmissor de nível de radar personalizado de frequência de 80 GHz tipo rosca com IP68 à prova d'água para faixa de medição de 0,06-10 m 2

4.4 [versão TTL] Instruções de fiação
Linha vermelhaCCC
Linha pretaGND
Linha amarelaTX
Linha verdeRX

Transmissor de nível de radar personalizado de frequência de 80 GHz tipo rosca com IP68 à prova d'água para faixa de medição de 0,06-10 m 3

5. Dimensão

Transmissor de nível de radar personalizado de frequência de 80 GHz tipo rosca com IP68 à prova d'água para faixa de medição de 0,06-10 m 4

6. FAQ

1.P: Posso colocar o meu próprio logotipo no produto?
R: Claro. Logotipo pode ser impresso na caixa, e o nome da empresa pode ser gravado na placa de identificação.
2Q: E quanto ao controlo de qualidade?
R: Todos os produtos serão testados 3 vezes antes de serem embalados.
3.P: Posso liberar a ordem de teste, 1 pc por exemplo?
R: Certamente, a ordem de teste é aceitável. Em geral, temos modelos comuns em estoque. A amostra será enviada dentro de 1 semana, após o pagamento ser recebido.
4.Q: Você poderia projetar de acordo com os meus requisitos?
R: Claro, a nossa equipa irá desenhar para si, para que o nosso medidor de fluxo de leite funcione perfeitamente no seu final.

7Informações da empresa

Transmissor de nível de radar personalizado de frequência de 80 GHz tipo rosca com IP68 à prova d'água para faixa de medição de 0,06-10 m 5
A Xi'an Kacise é certificada pela ISO 9001-2008, GJB 9001B-2009, CE, segurança intrínseca à prova de explosão e segurança isolada à prova de explosão, etc.que asseguram que os nossos produtos estão em conformidade com as normas internacionais.
Estamos especializados na fabricação de instrumentos de medição de pressão, nível e fluxo e produtos relacionados há 10 anos.através dos esforços de toda a nossa equipe, tornamo-nos um fabricante profissional de instrumentos de medição e fornecedor de soluções. E estamos continuamente a tentar melhorar a qualidade do produto.
Atualmente, o sensor Kacise já é exportado para a América, Espanha, Austrália, Chile e outros 20 países e regiões, e recebeu muitos comentários favoráveis.Os nossos distribuidores no exterior também estão a aumentar.Consideramos os preços razoáveis, o tempo de produção eficiente e o bom serviço pós-venda como nosso princípio e esperamos cooperar com mais clientes para o desenvolvimento mútuo.
