1Introdução
1.1 Princípio de medição
O Doppler ultrassônico é um hospedeiro que coleta a velocidade de fluxo, nível de água e temperatura do Doppler ultrassônico através de RS485,e introduz vários parâmetros do canal de acordo com a situação real no localA área de escoamento de água S (m2) é calculada utilizando os parâmetros do canal e o nível de água recolhido H (m),e o caudal instantâneo (Q=V*S) é calculado multiplicando a área de caudal da água pela velocidade de caudal V (m/s), e o caudal acumulado é calculado multiplicando o caudal pelo tempo acumulado.
A partir disso podemos saber: Q=V*S
Fluxo instantâneo * diferença de tempo = fluxo acumulado
1.2 Composição
O medidor de fluxo da série KDF1000 é um produto que mede a velocidade e o fluxo de água em águas naturais, canais ou gasodutos.
O medidor de caudal é dividido em duas partes: o sensor e o anfitrião, que são conectados por um cabo.
Pode medir a velocidade e o fluxo da água em canais e rios, e o nível da água é mais de 20 cm superior ao topo do sensor.
Pode medir a velocidade e o caudal da água em tubulações e canalizações. O nível da água deve ser mais de 20 cm superior ao topo do sensor e o diâmetro interno do tubo deve ser ≥ 500 mm.
2Especificações técnicas
| Fornecimento de energia |
Fornecimento de energia: 10,8 VDC ∼ 26,4 VDC;
Consumo de energia RS485 12V: 88mA±1mA (cerca de 1,06W)
Consumo de energia RS485 24V: 52mA±1mA (cerca de 1,25W)
Consumo de energia RS485+4 ¢ 20mA 12V: 110 mA±1mA (cerca de 1,32 W)
Consumo de energia RS485+4?? 20mA 24V: fonte de alimentação 24V sem saída mA
|
| Características de saída |
Protocolo padrão RS485/ModBus; 4~20mA (sem padrão de fábrica) |
| Desempenho de medição |
Faixa de fluxo: 1L/s~99999,99m3/h;
Intervalo de profundidade da água: 0,02~3m, 0,02~10m (confirme a profundidade máxima da água antes de encomendar);
Interface de exibição 1: nível da água, caudal instantâneo, caudal acumulado;
Interface de exibição 2: nível da água, caudal, área da secção transversal, temperatura;
Resolução do caudal: 0,0001 L/s.
|
| Propriedades físicas |
Material da carcaça dividida: ABS, material do sensor: POM;
Nível de proteção dos sensores: IP68;
Nível de proteção do transmissor: IP65;

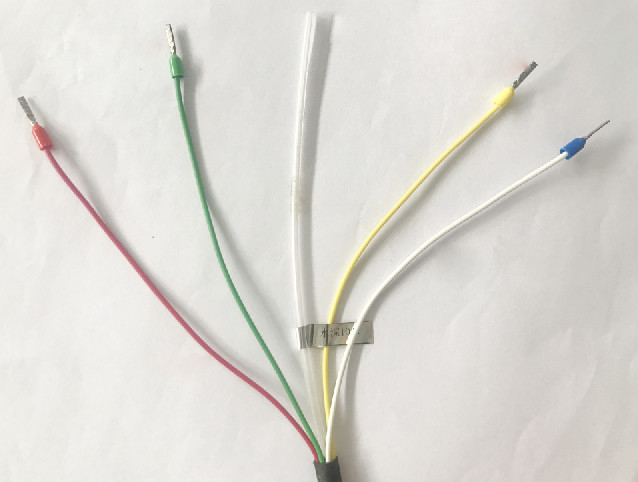

Cabo entre sensores: cabo blindado de 4 núcleos com dutos de ar, comprimento padrão de fábrica de 10 metros, diâmetro de fio de 8 mm (outros comprimentos de fio precisam ser personalizados).
|
| Ambiente de trabalho |
Temperatura de funcionamento: 0°60°C (estado de não congelamento);
Temperatura de armazenagem: -20°C a 80°C;
|
3. Dimensões
3.1 Imagem do produto

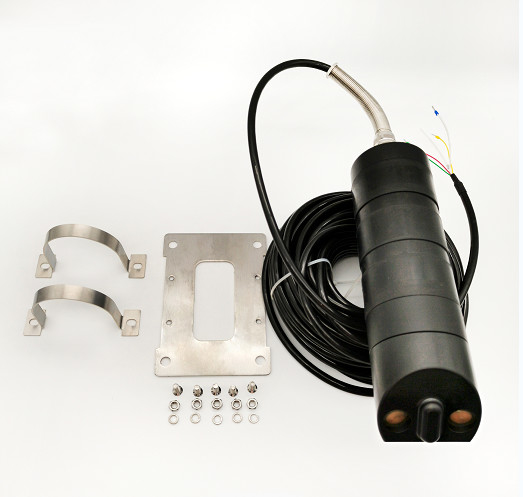

Imagem física do sensor (incluindo todos os acessórios)

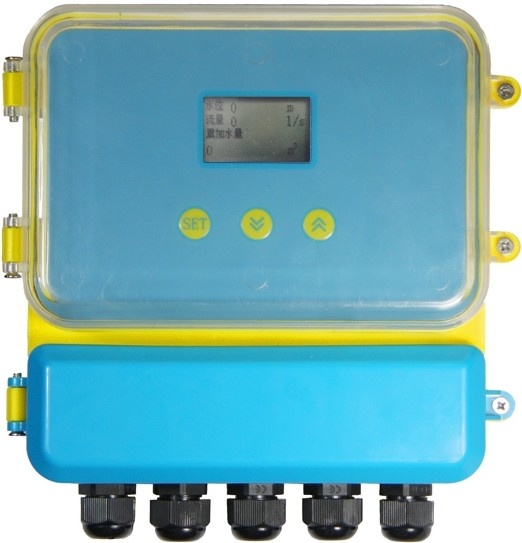

Imagem física do medidor de fluxo Doppler ultrasónico (anfitrião)
3.2 Tamanho da estrutura
4.Instruções de instalação
4.1 Diagrama de montagem
Há quatro placas de fixação nos acessórios da fábrica. Veja a figura. Após a fixação, pode ser instalada na caixa de instrumentos ou na prancha de madeira.
| Lista de acessórios da fábrica de medidores de fluxo Doppler ultrasónicos |
| - Não, não. |
Nome |
Modelo/Especificação |
quantidade |
| 1 |
Anfitrião do Doppler ultrassônico |
|
1 |
| 2 |
Sensor de fluxo Doppler ultrasônico |
|
1 |
| 3 |
(Incluindo acessórios de fábrica de sensores) |
|
1 |
| 4 |
Placas de montagem |
M6*16 |
4 |
| 5 |
Parafusos de máquinas de cabeça plana |
|
2 |
| 6 |
Clamps |
|
4 |
| 7 |
Outros aparelhos de televisão |
M4*12 |
4 |
| 8 |
Parafusos de cabeça redonda, de cabeça transversal, auto-apertados |
M4*25 |
4 |
4.2 Cablagem
Diagrama de conexão de fluxo Doppler e de conexão de hospedeiro
5Aplicação
