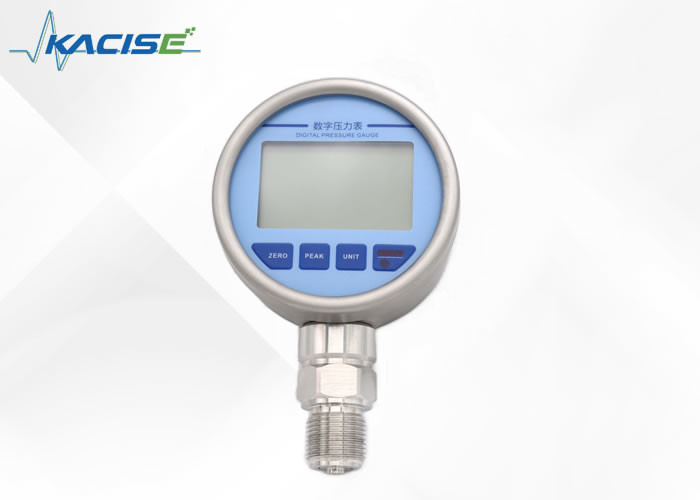

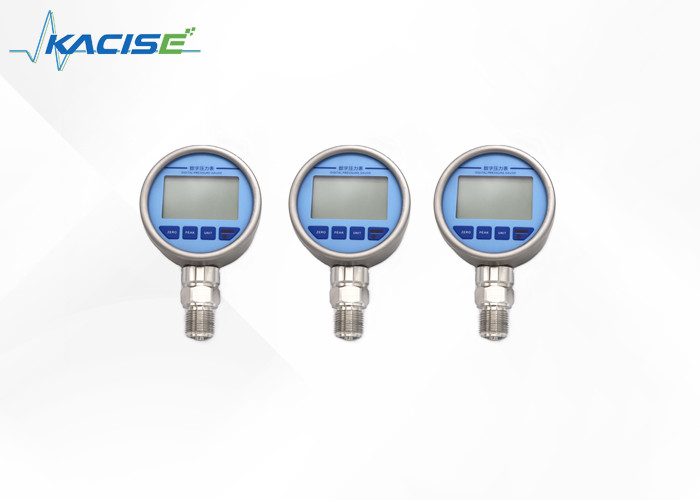

KPG119 Medidor de pressão digital
1Introdução
O manômetro digital utiliza elementos sensíveis à pressão de silício difuso de alta precisão e a parte do circuito usa um chip de processamento AD dedicado de 24 bits e uma MCU de nível industrial,que seja adequado para a monitorização em tempo real ou calibração de medição da pressão do campo.
As instruções de funcionamento contêm informações importantes e requisitos de funcionamento seguro do manômetro digital.
O manômetro digital deve ser utilizado no âmbito do seu âmbito de aplicação e cumprir os regulamentos pertinentes de prevenção de acidentes e os regulamentos gerais de segurança.
Antes de utilizar o manômetro, o operador deve ler e compreender atentamente as instruções de utilização.
O fabricante não é responsável por quaisquer danos causados pela utilização de produtos que não sejam compatíveis com a utilização prevista, que não cumpram as instruções de utilização,atribuição de técnicos não qualificados ou de pessoas não autorizadas para reparar o manômetro digital de pressão.
2. Dimensões
3.Especificações técnicas
| Faixa de medição |
-0,1 a 100 MPa |
| Sobrecarga |
2 vezes a escala completa |
| Precisão |
Pressão |
± 0,16% FS, ± 0,25% FS, ± 0,4% FS |
| Temperatura |
± 2°C |
| Exibição |
LCD grande com luz de fundo |
| Resolução |
4 bits e meio |
| Temperatura de compensação |
0~50°C |
| Temperatura ambiente |
-10 a 60 °C |
| Temperatura média |
-20 a 80 °C |
| Temperatura de armazenamento |
-20 a 60 °C |
| Fornecimento de energia |
Duas baterias AAA (3 V) |
| Consumo corrente |
< 1,9 mA (iluminação traseira desligada) |
| Materiais de revestimento |
Aço inoxidável 304 (abrigo/conector de pressão) |
| Materiais para diafragmas sensores de pressão |
Aço inoxidável 316L |
| Material de anel de vedação |
Fibras de fibras sintéticas |
| Protecção do invólucro |
IP65 |
| Função de menu |
Reinicialização do ponto zero, exibição do valor máximo/mínimo, comutação da unidade, exibição da temperatura ambiente, exibição da barra de progresso da pressão, exibição da potência. |
4Função e funcionamento
4.1 Ajuste para zero
Pressa prolongada: utilizar a pressão de corrente como ponto zero de medição.
▶O intervalo de zero é inferior a 5% da escala completa;
▶Quando o ponto zero exibido for desviado, utilizar a função de zero de ponto zero;
▶Recomenda-se utilizar a função de zero de um botão antes de cada utilização.
4.2 Visualização e compensação dos valores máximos
Pressão curta: alternar entre os valores máximos e mínimos;
Pressa prolongada: valor máximo ou mínimo claro.
4.3 Troca de unidades (psi, kPa, MPa, bar, kgf/cm)2)
Pressão curta: ciclo através das unidades de pressão.
Após a ligação da unidade, o valor medido exibirá a pressão equivalente unitária correspondente.
4.4 Comutação
Pressa curta: ligar a luz de fundo, pressa longa: ligar/desligar.
5Instalação
Antes de instalar o manômetro digital, selecione um método de vedação adequado.
Certifique-se de que o meio de medição é compatível com o material do instrumento.
▶Não toque de forma alguma no diafragma do elemento sensível no interior do buraco de indução de pressão.
▶Não utilize a caixa do instrumento como um binário para girar o instrumento.
6Apoio e Serviços:
O produto Medidor de Pressão Digital de Precisão vem com um pacote abrangente de suporte técnico e serviço para garantir que os clientes tenham uma experiência perfeita com o produto.A nossa equipa de apoio técnico está disponível para responder a quaisquer perguntas.Além disso, oferecemos serviços de reparação e calibração para garantir que o produto mantenha a sua precisão e fiabilidade ao longo do tempo.O nosso objectivo é fornecer aos nossos clientes o mais alto nível de apoio e serviço possível.
7Embalagem e transporte:
Embalagem do produto:
O manômetro digital de precisão vem em uma caixa de papelão resistente com inserções de espuma para proteger o manômetro durante o transporte.A caixa é rotulada com o nome do produto e as especificações para fácil identificação
Transporte marítimo:
O produto será enviado através de transporte terrestre padrão dentro dos Estados Unidos. Os tempos de envio podem variar dependendo do destino, mas normalmente levam 5-12 dias úteis.O transporte internacional está disponível mediante pedidoO produto será cuidadosamente embalado e enviado no prazo de 5 a 7 dias úteis a contar da recepção da encomenda.
