| Modelo |

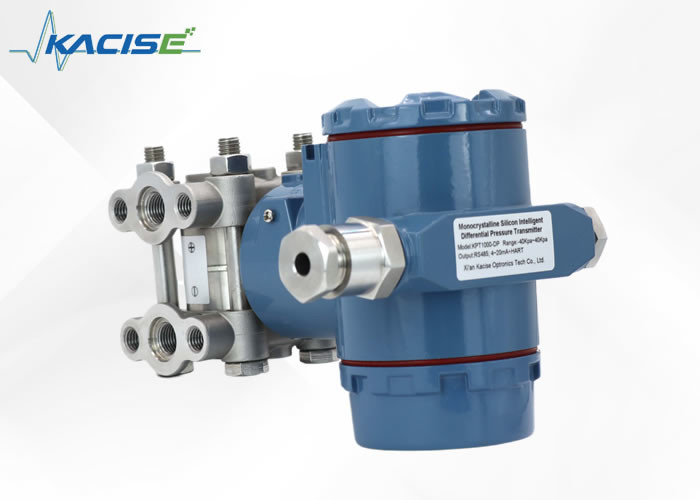

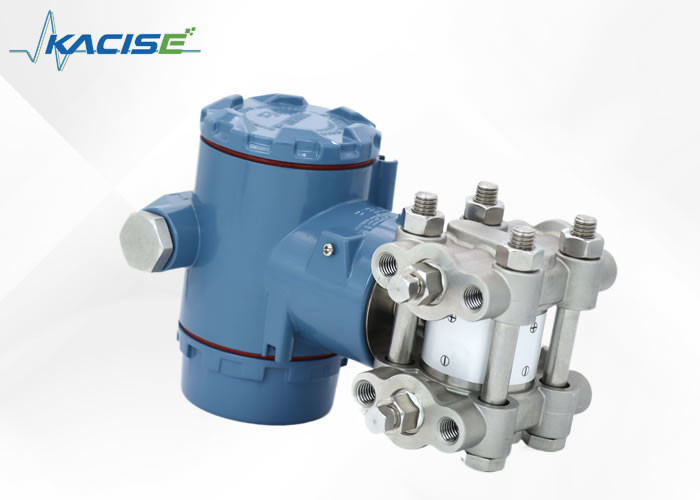

Transmissor de pressão diferencial de alta precisão KPT1000-DP |
| Meio de medição |
Medir a pressão de líquido, gás ou vapor |
| Tipo de medição |
Medição da pressão diferencial, medição da pressão absoluta |
| sinal de saída |
4~20mA+signal digital do protocolo HART
sinal de porta serial RS485
|
| Faixa de medição |
Código de faixa |
0B |
0C |
0E |
0F |
0G |
| Distância |
(0~0,6) KPa~6KPa |
(0~2) KPa~40 KPa |
(0 ~ 2,5) KPa ~ 250 KPa |
(0~10) KPa~1MPa |
(0~30) KPa~3MPa |
| Relação de compressão recomendada |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Precisão de referência |
± 0,05% |
Se o TD>10 (TD=intervalo máximo/intervalo de regulação), então: |
± 0,005*TD) % |
Se o intervalo for o produto 0B, TD> 6, então: |
/ |
| ± 0,075% |
± 0,0075*TD) % |
± 0,125*TD) % |
| ± 0,1% |
± 0,01*TD) % |
± 0,166*TD) % |
| Efeito da temperatura ambiente |
O impacto total a (-25~+65) °C é:
±(0,15*TD+0,05) %*Durado
O impacto total a (-40~-25) °C e (+65~+85) °C é:
±(0,2*TD+0,05) %*Durado
|
| Efeito da sobrepressão |
±0,1%*Duração |
| Efeito de pressão estática |
± ((0,05%URL+0,075%Span)/10MPa |
| Estabilidade a longo prazo |
±0,15%URL/10 anos |
| Efeito de alimentação |
± 0,001%/10V ((12~36) VDC, insignificante |
| Limite de alcance |
Pode ser ajustado arbitrariamente dentro dos limites superior e inferior do intervalo. Recomenda-se selecionar um código de intervalo com a menor relação de intervalo possível para otimizar as características de desempenho. |
| Configuração zero |
Intervalo de calibração ≥ Intervalo mínimo |
| Efeito da posição da instalação |
A alteração da posição de instalação paralela à superfície do diafragma não causará a influência do ponto zero.pode ser eliminado por calibraçãoNão influenciam o alcance |
| Corrente de alarme |
Offline |
30,6 mA |
| Em linha |
21 mA |
| Resistência ao isolamento |
100 MΩ ou mais para a terra (DC 500V) |
| Resistência ao isolamento |
Para terra AC 500V 50/60Hz, 1 minuto |
| Tempo de resposta |
A constante de amortecimento do componente do amplificador é de 0,1S, e a constante de tempo do sensor é: (0.1~1.6)S, dependendo da faixa e da relação de faixa.O impacto na saída não linear (como a função da raiz quadrada) depende desta função e pode ser calculado de acordo. |
| Temperatura ambiente |
-40°C a +85°C Com exibição: -20°C a +65°C |
| Temperatura de armazenamento |
-40°C a +125°C |
| temperatura de armazenamento |
-40°C a +85°C Com exibição: -20°C a +65°C |
| Pressão de trabalho (óleo de silício) |
16MPa 25MPa 42MPa três níveis |
| Limite de pressão estática |
A partir de uma pressão absoluta de 3,5 KPa até à pressão nominal, a pressão de protecção pode ser superior a 1,5 vezes a pressão nominal e ser aplicada simultaneamente a ambos os lados do transmissor |
| Diafragma de isolamento |
Aço inoxidável 316L, Hastelloy C-276, Tântalo, Revestido de Ouro |
| Material de ligação de processo |
Aço inoxidável 304, 316 opcional |
| Outros aparelhos de ar condicionado |
Aço inoxidável (A2-70), aço galvanizado de carbono (12.8) |
| Caixa do transmissor |
Ligação de alumínio + resina epóxi (pulverização superficial)
De aço inoxidável
|
| Anel de vedação |
Borracha nitril-butadieno ((NBR), Borracha fluorada ((FKM), Politetrafluoroetileno (PTFE) |
| Enchimento |
Óleo de silicone, óleo comestível, óleo FL |
| Conexão de processo |
Ambos os extremos da flange de ligação de processo têm fios internos NPT1/4 e UNF7/16 |
| Nível de protecção |
IP65, IP67 (protecção contra explosões) |
| Peso |
2.6 kg (sem suporte de montagem, acessórios de ligação de processo) |
