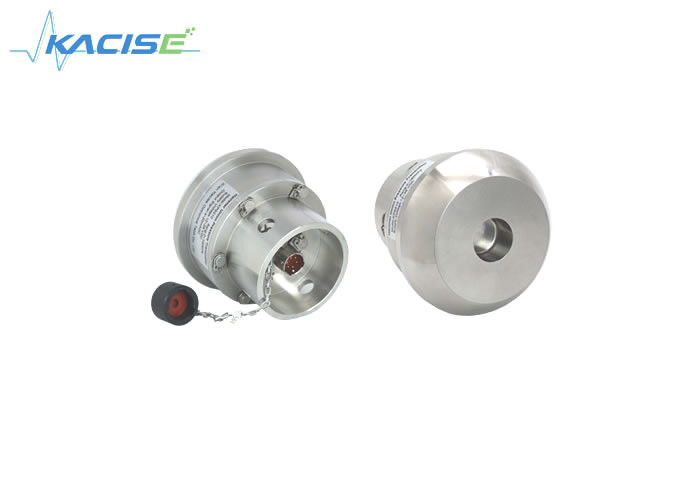

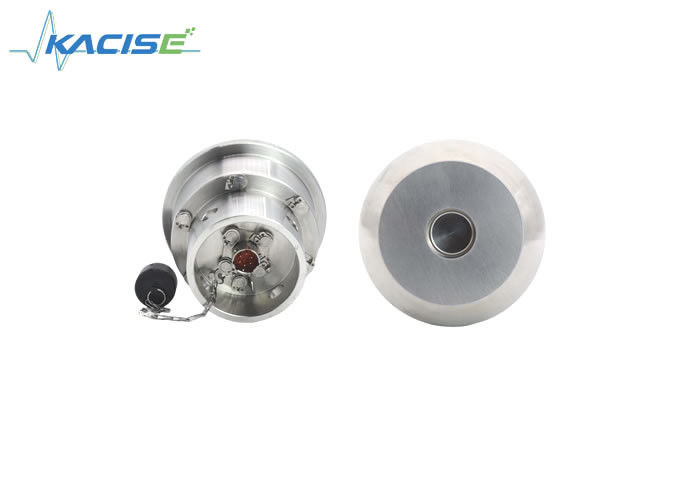

Transmissor de pressão de aço inoxidável 17-4PH com proteção IP65 e gama de medição de 160 MPa para controlo industrial

O transmissor de alta pressão do medidor de tensão KPS210 é um novo produto que integra tecnologia avançada estrangeira e tecnologia de fabricação de sensores nacionais. É mais uma cristalização da introdução e digestão de tecnologia de produtos estrangeiros por nossa empresa. O sensor adota extensômetro importado, de alta precisão e grande resistência e tecnologia de diafragma exclusiva nacional. Sua faixa de medição pode chegar a 160Mpa e possui características de alta resposta, alta precisão, estrutura forte, resistência à corrosão, resistência à vibração, alto desempenho e desempenho de alto custo.

O produto é amplamente utilizado em equipamentos de perfuração na indústria petrolífera, especialmente para medição de alta pressão de veículos de fraturamento e veículos de cimentação importados. É o transmissor preferido para substituir produtos importados.

Este tipo à prova de explosão atende aos requisitos dos padrões GB3836.1-2010 e GB3836.4-2010 e obteve o certificado à prova de explosão. A marca à prova de explosão é Ex ib IIB T6 Gb.

O produto à prova de explosão é adequado para ocasiões onde podem aparecer gases explosivos. As áreas à prova de explosão correspondentes são a Zona 1 e a Zona 2, e seu gás representativo típico é o propano.

Verifique se o instrumento foi danificado durante o transporte. Se houver danos óbvios, entre em contato conosco.

Não remova a embalagem antes da instalação.

Temperatura de armazenamento: -40~+70 °C

Umidade de armazenamento: 45% ~ 75% de umidade relativa (sem condensação)

O elemento sensível à pressão usado neste produto transmite pressão através do diafragma sensível à pressão. Qualquer toque causará danos ao transmissor.

▶ Não toque de forma alguma no interior da interface de pressão.

Verifique se a aparência do transmissor está boa;

A superfície de vedação da interface de pressão do transmissor está limpa e sem danos;

Considere a aplicabilidade do meio medido;

A temperatura ambiente e a temperatura média devem estar dentro das especificações técnicas do produto;

Há espaço suficiente para uma instalação elétrica segura.

O plug-in correspondente ao produto é um plug-in à prova d'água. Para garantir o nível de proteção do produto, certifique-se de travar o conector durante a conexão elétrica.

Fonte de alimentação: Consulte o rótulo do produto para obter detalhes (a fonte de alimentação deve atender aos requisitos dos padrões relevantes e o sistema de fonte de alimentação deve ser confiável). O transmissor à prova de explosão intrinsecamente seguro é alimentado por uma barreira de segurança.

Requisitos de conexão elétrica: Selecione um cabo com um diâmetro que corresponda ao prensa-cabo do plugue, e o prensa-cabo e o plugue devem estar intactos.

Requisitos de conexão elétrica: Consulte a etiqueta do produto para definição de fiação

Definição do pino do produto:

A (vermelho): fonte de alimentação V﹢

B (preto): saída de sinal OUT (sistema de dois fios)

C: vazio

D: vazio

E (amarelo): reset + (calibração)

F (branco): reset - (calibração)

Quando transmissores à prova de explosão intrinsecamente seguros são usados ​​em ambientes com gases explosivos para conexão elétrica, eles devem ser combinados com barreiras de segurança para formar um sistema à prova de explosão intrinsecamente seguro. A barreira de segurança e a fonte de alimentação são colocadas em uma área segura e o transmissor intrinsecamente seguro é colocado em uma área perigosa. Preste atenção ao aterramento seguro.

Quando transmissores à prova de explosão intrinsecamente seguros são usados ​​em ambientes com gases explosivos para conexão elétrica, eles devem ser combinados com barreiras de segurança para formar um sistema à prova de explosão intrinsecamente seguro. As barreiras de segurança e as fontes de alimentação devem ser colocadas na área segura, e os transmissores intrinsecamente seguros devem ser colocados na área perigosa. Preste atenção ao aterramento seguro.

O sistema intrinsecamente seguro de saída de dois fios 4 ~ 20mADC é mostrado a seguir:

A capacitância distribuída máxima permitida Cc=Co-Ci, a indutância distribuída máxima permitida Lc=Lo-Li do cabo de conexão do sistema entre o transmissor e a barreira de segurança.

A capacitância distribuída máxima permitida Cc = Co-Ci,

A indutância distribuída máxima permitida Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo≤Ui Io≤Ii Po≤Pi

A barreira de segurança pode ser selecionada livremente pelo usuário, desde que os parâmetros atendam aos requisitos acima e possuam certificado à prova de explosão. A instalação e utilização da barreira de segurança devem ser realizadas de acordo com o manual de instruções da barreira de segurança.
