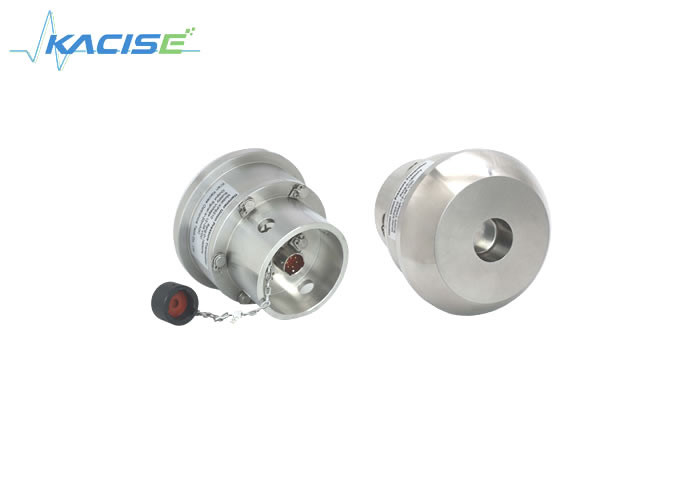

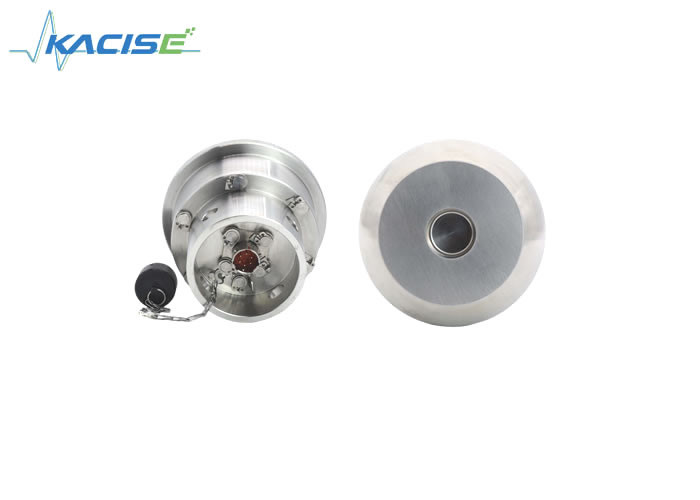

Transmissor de pressão de aço inoxidável com CE IP65 para controlo industrial

KPS210 Sensores de pressão da Hammer Union

1.Introdução

O transmissor de alta pressão do estensímetro KPS210 é um novo produto que integra tecnologia avançada estrangeira e tecnologia de fabricação de sensores domésticos.É mais uma cristalização da introdução e digestão da nossa empresa de tecnologia de produtos estrangeirosO sensor adota um tensímetro de alta precisão e grande resistência importado e uma tecnologia de diafragma única no país.e tem as características de alta resposta, alta precisão, estrutura robusta, resistência à corrosão, resistência às vibrações, alto desempenho e alto custo.

O produto é amplamente utilizado em equipamentos de perfuração na indústria petrolífera, especialmente para medição de alta pressão de veículos de fracturação e de cimento importados.É o transmissor preferido para substituir produtos importados.

Este tipo à prova de explosão cumpre os requisitos das normas GB3836.1-2010 e GB3836.4-2010 e obteve o certificado à prova de explosão.

O produto à prova de explosão é adequado para ocasiões em que podem aparecer gases explosivos.

2. Dimensão

3Parâmetros técnicos

4Transportes, embalagens e armazenagem

4.1 Transporte

Verifique se o instrumento foi danificado durante o transporte.

4.2 Embalagem e armazenagem

Não retire a embalagem antes da instalação.

4.3 Condições de armazenagem admissíveis:

Temperatura de armazenagem: -40 °C a +70 °C

Umidade de armazenamento: 45% a 75% de umidade relativa (sem condensação)

5Instalação

O elemento sensível à pressão utilizado neste produto transmite a pressão através do diafragma sensível à pressão.

▶ Não toque de forma alguma no interior da interface de pressão.

5.1 Preparação da instalação

Verificar se o aparência do transmissor é boa;

A superfície de vedação da interface de pressão do transmissor é limpa e indemne;

Considerar a aplicabilidade do meio de medição;

A temperatura ambiente e a temperatura média devem estar dentro das especificações técnicas do produto;

Há espaço suficiente para instalação elétrica segura.

5.2 Método de instalação e vedação do transmissor: União 2#1502

5.3 Sistema elétrico do transmissor

Para garantir o nível de protecção do produto, certifique-se de bloquear o conector durante a ligação elétrica.

Fornecimento de energia: ver o rótulo do produto para mais informações (a fonte de alimentação deve cumprir os requisitos das normas pertinentes e o sistema de alimentação deve ser fiável.) O transmissor à prova de explosão intrinsecamente seguro é alimentado por uma barreira de segurança.

Requisitos de ligação elétrica: selecione um cabo com um diâmetro que corresponda à glândula do cabo de ligação e a glândula do cabo e a ligação devem estar intactas.

Requisitos de ligação elétrica: ver o rótulo do produto para a definição de fiação

Definição do pin do produto:

A (vermelho): fonte de alimentação V+

B (preto): saída de sinal OUT (sistema de dois fios)

C: vazio

D: vazio

E (amarelo): reinicialização + (calibração)

F (branco): reinicialização - (calibração)

5.4 Precauções de utilização do transmissor de segurança intrínseca para ambientes de gases explosivos

Quando os transmissores à prova de explosão intrinsecamente seguros são utilizados em ambientes de gás explosivo para ligação elétrica,devem ser combinados com barreiras de segurança para formar um sistema à prova de explosão intrinsecamente seguroA barreira de segurança e a fonte de alimentação são colocadas numa área segura e o transmissor intrinsecamente seguro é colocado numa área perigosa.

5.5 Precauções de utilização do transmissor de segurança intrínseca para ambientes de gases explosivos

Quando os transmissores à prova de explosão intrinsecamente seguros são utilizados em ambientes de gás explosivo para ligação elétrica,devem ser combinados com barreiras de segurança para formar um sistema à prova de explosão intrinsecamente seguroAs barreiras de segurança e as fontes de alimentação devem ser colocadas na área segura e os transmissores intrinsecamente seguros devem ser colocados na área perigosa.

O sistema de saída intrinsecamente seguro 4~20mADC de dois fios é mostrado da seguinte forma:

Capacidade distribuída máxima admissível Cc=Co-Ci, indutividade distribuída máxima admissível Lc=Lo-Li do cabo de ligação do sistema entre o transmissor e a barreira de segurança.

Capacidade distribuída máxima admissível Cc=Co-Ci,

A indutividade distribuída máxima admissível Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo≤i Io≤i Po≤pi

A barreira de segurança pode ser livremente selecionada pelo utilizador, desde que os parâmetros satisfaçam os requisitos acima referidos e disponham de um certificado à prova de explosão.A instalação e utilização da barreira de segurança devem ser efectuadas de acordo com o manual de instruções da barreira de segurança..

6Apoio e Serviços:

O nosso produto Sensor de Pressão de Precisão vem com suporte técnico e serviços abrangentes para garantir que você tenha a melhor experiência com o nosso produto.Os nossos serviços de apoio incluem orientações de instalaçãoNosso objetivo é garantir que você tire o máximo proveito do nosso produto Sensor de Pressão de Precisão e obtenha os resultados desejados.

7Embalagem e transporte:

Embalagem do produto:

• 1 Sensor de pressão de precisão
• Manual do utilizador
• Revestimentos de espuma de protecção

Transporte marítimo:

• Fornecido através de transporte terrestre padrão
• Prazo de entrega previsto: 5-7 dias úteis
• As informações de rastreamento serão fornecidas por e-mail
