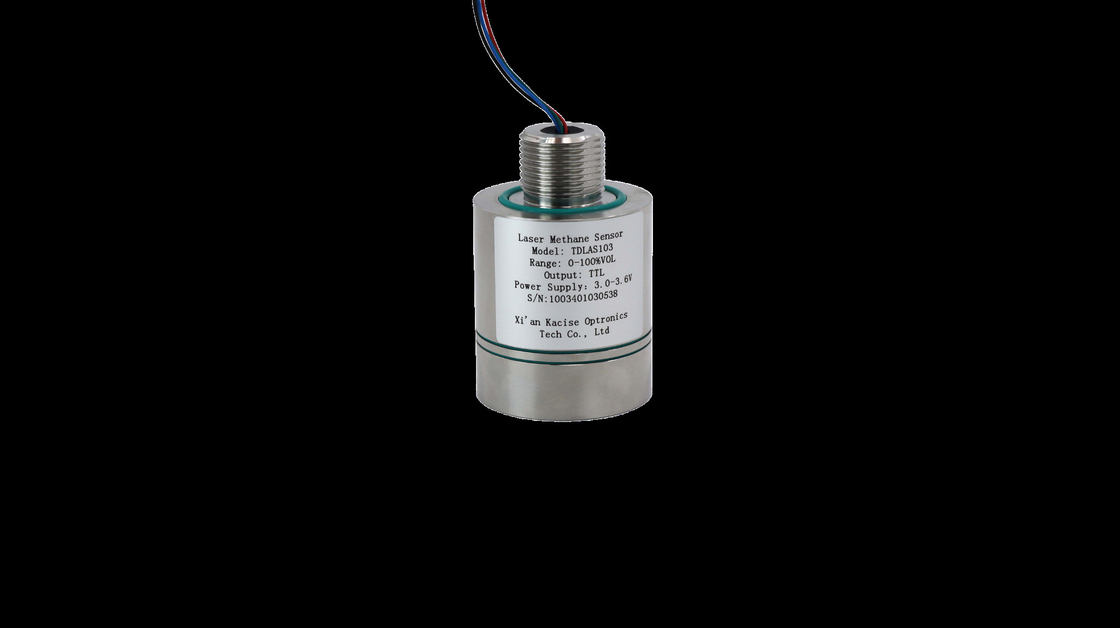

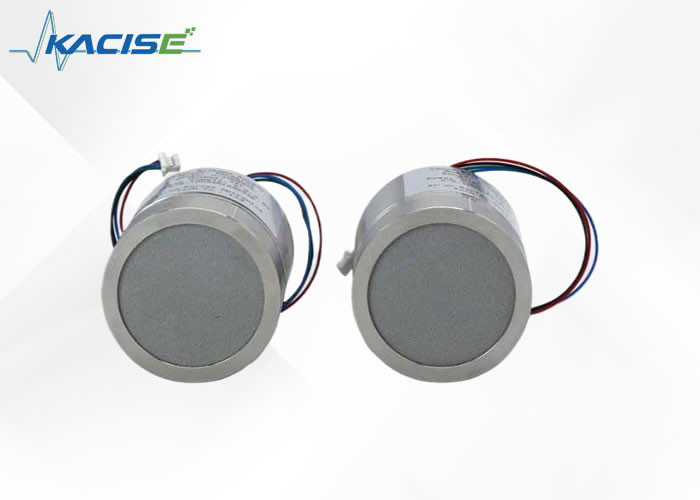

Medição precisa de gás TD LAS Sensor de detecção de gás 25\u2103 0-1%VOL 6% Valor real

Introdução

O sensor de metano de 3,3 V usa a tecnologia de espectroscopia de absorção a laser de diodo sintonizável (TD-LAS) e opera com um laser de 1653,7 nm para detectar metano absorvendo seu espectro exclusivo de impressões digitais." Resiste às interferências do vapor de água ou de outros gasesA combinação de absorção direta e modulação de comprimento de onda, juntamente com a estrutura do caminho óptico do tipo "N", permite um caminho de absorção alargado, garantindo uma elevada sensibilidade.O seu projeto incorpora componentes de laser de baixa temperatura e um algoritmo de compensação de temperatura.A interface de instalação e comunicação padrão aumenta a compatibilidade, tornando-a amplamente adequada para a detecção de fugas de metano em áreas como as minas de carvão,- e espaços subterrâneos.

Características

•Alta precisão de detecção

Tecnologia de modulação direta e de comprimento de onda combinada com um projeto de trajetória óptica dobrada, erro de medição ≤ ± 6% valor real @ 25°C

•Boa adaptabilidade ao ambiente

Algoritmo de correção de compensação de temperatura amplo, pode atender à aplicação de -40~+70°C

•Forte anti-interferência

Tecnologia de detecção de absorção a laser de metano "espectro de impressões digitais", anti-envenenamento, anti-vapor de água e outras interferências de gases;

•Forte protecção estrutural

Projeto de material de aço inoxidável, que cumpre o nível de resistência à explosão Exia IIC T6 Ga

•Baixo custo

Longa vida útil, baixo consumo de energia, design modular, fácil de integrar

Dimensões

Parâmetros técnicos:

Aplicações:

a) O sensor produz continuamente a concentração de metano medida, a temperatura medida, a pressão medida, a intensidade do sinal laser,temperatura de funcionamento do laser e código de falha através da porta serial TTL padrão

b) Dispõe de uma função de auto-teste, que pode detectar se o laser, o detector fotoelétrico e o sensor de estabilização de tensão estão normais, o que ajuda a eliminar o ponto de falha.

Interface e definição de comunicação

Forma de interface: SH1.0mm/4P

Comprimento do cabo: 200 mm

Protocolo de comunicação

(1) Configuração da interface de comunicação

Porta serial UART: Baud rate: 115200, bits de dados: 8 bits,

Bit de parada: 1 bit, bit de paridade: sem verificação

(2) Descrição do protocolo de comunicação

Após o sensor ser ligado, ele passa por um período de pré-processamento (6-10s) e então começa a produzir periodicamente (1Hz) uma cadeia de comprimento fixo.

Análise de cadeia de saída (amostra):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: a cabeça do quadro;

+000.00: valor da concentração de metano, com duas casas decimais reservadas, unidade % vol;

+ 24.0: a temperatura ambiente, na unidade °C;

1006.22: pressão ambiente, unidade hPa;

16.1: a intensidade da luz laser e a gama efetiva 3.6 21.6;

006.0Fator de ampliação, faixa normal de 1,0-126.0;

00Códigos de falha

01: sinal óptico anormal; 02; temperatura ambiente ou pressão anormal; sinal óptico demasiado forte; 04 anomalia da temperatura do laser;

05: sinal de luz demasiado fraco;

13: xor código de verificação

Código de falha

Precauções

a) A tensão de trabalho do sensor é de 3,3 V e o nível de interface serial é de 3,3 V;

b) O sensor contém componentes ópticos de precisão, por favor, evite colisões violentas;

c) Condições do ambiente de trabalho: -40°C ~ +70°C

d) Umidade relativa 0­99% RH (sem condensação).

Nota: A tensão de funcionamento do sensor é de 3,3 V. É proibido ligar ao sensor uma tensão de alimentação superior a 3,6 VDC para evitar danos ao sensor.

Apoio e Serviços

O suporte ao sensor de detector de gás inclui solução de problemas e solução de problemas especializados, bem como serviços de reparação e manutenção.juntamente com a documentação do produto e manuaisA nossa equipa também pode ajudar na selecção e personalização do sensor certo, tudo para garantir o melhor desempenho e satisfação do cliente.

Embalagem e transporte:
Embalagem do produto:
Unidade de detecção de gás
Manual do utilizador
Ferramentas de montagem
Certificado de calibração
Informações sobre o transporte:
Prazo de entrega previsto: 5-8 dias úteis
