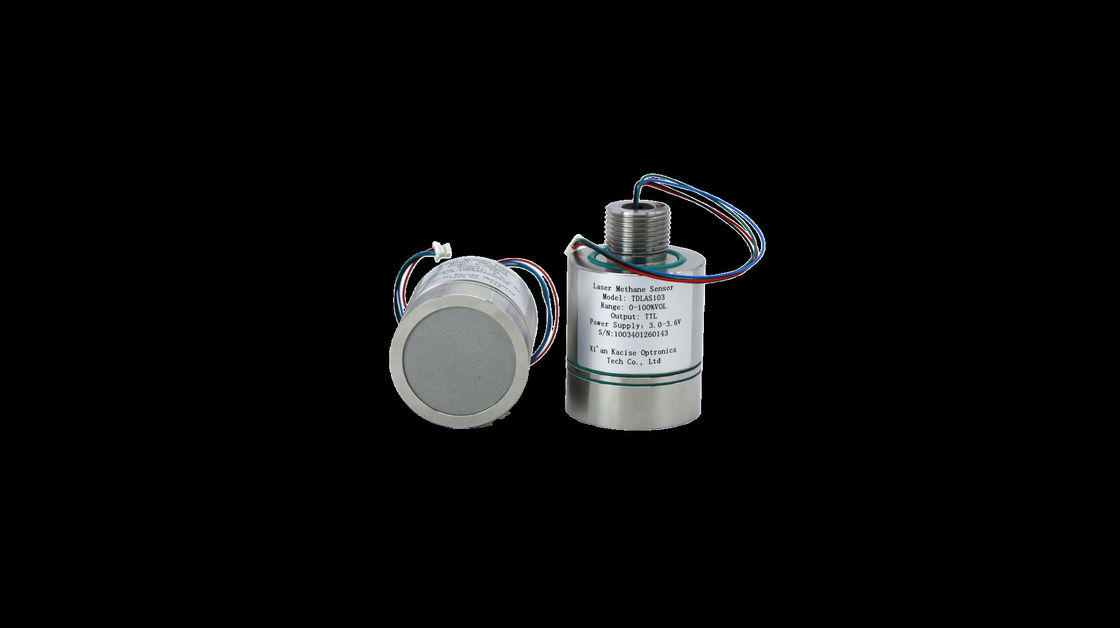

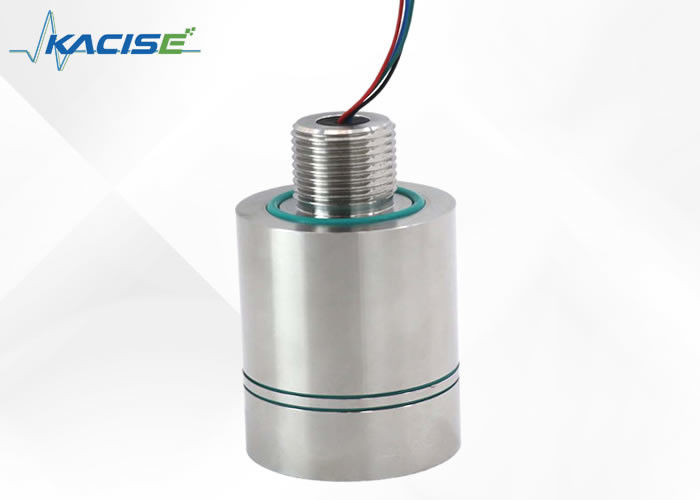

Sensor laser de metano compacto com limite de detecção de VOL de 0,2% para aplicações de segurança industrial

Desenvolvido usando TD-LAS, o sensor de metano de 3,3 V depende de um laser de 1653,7 nm para detectar metano por meio de seu distinto "espectro de impressão digital" de absorção, oferecendo resistência contra interferência de vapor de água ou outros gases. Ao mesclar técnicas de absorção direta e modulação de comprimento de onda com uma estrutura óptica do tipo "N", obtém-se um longo caminho de absorção, alta sensibilidade e precisão. O laser e o fotodetector de baixa temperatura, combinados com um algoritmo de compensação de temperatura, melhoram sua adaptabilidade ambiental. Seus recursos padrão de comunicação e instalação o tornam amplamente compatível para monitoramento de metano em aplicações industriais, de mineração e subterrâneas.

• Alta precisão de detecção
  Tecnologia de modulação direta e de comprimento de onda combinada com design de caminho óptico dobrado, erro de medição ≤±6% valor real @25℃

• Boa adaptabilidade ambiental
  Amplo algoritmo de correção de compensação de temperatura, pode atender à aplicação de -40 ~ + 70 ℃

• Forte anti-interferência
  Tecnologia de detecção de absorção de laser de "espectro de impressão digital" de metano, anti-envenenamento, anti-vapor de água e outras interferências de gases;

• Proteção estrutural forte
  Design de material de aço inoxidável, atende ao nível à prova de explosão Exia IIC T6 Ga

• Baixo custo
  Longa vida útil, baixo consumo de energia, design modular, fácil de integrar

1. O sensor emite continuamente a concentração medida de metano, a temperatura medida, a pressão medida, a intensidade do sinal do laser, a temperatura operacional do laser e o código de falha através da porta serial TTL padrão
2. Possui função de autoteste, que pode detectar se o laser, o detector fotoelétrico e o sensor de estabilização de tensão estão normais, o que ajuda a eliminar o ponto de falha.

Formulário de interface: SH1.0mm/4P

Comprimento do cabo: 200mm

(1) Configuração da interface de comunicação

Porta serial UART: Taxa de transmissão: 115200, bits de dados: 8 bits,

Bit de parada: 1 bit, bit de paridade: sem verificação

(2) Descrição do protocolo de comunicação

Depois que o sensor é ligado, ele passa por um período de pré-processamento (6 a 10s) e então começa a emitir periodicamente (1 Hz) uma sequência de comprimento fixo. O formato da string é mostrado na figura acima.

Análise de string de saída (amostra):

A 000,00 + 24,0 + 1006,22 + 16,1 + 006,0 B 00 13

A: a cabeça do quadro;

+000,00: valor da concentração de metano, reservadas duas casas decimais, unidade %vol;

+ 24,0: a temperatura ambiente, o ℃ da unidade;

1006.22: pressão ambiente, unidade hPa;

16,1: intensidade da luz laser e alcance efetivo 3,6 21,6;

006,0: fator de ampliação, faixa normal 1,0-126,0;

00: códigos de falha

01: sinal óptico anormal; 02; Temperatura ambiente ou pressão anormal; O sinal óptico é muito forte; 04 anomalia de temperatura do laser;

05: sinal luminoso muito fraco;

13: código de verificação xor

a) A tensão de trabalho do sensor é 3,3V e o nível da interface serial é 3,3V;

b) o sensor contém componentes ópticos de precisão, evite colisões violentas;

c) Condições do ambiente de trabalho: -40°C ~ +70°C

d) Umidade relativa 0-99% UR (sem condensação).

Nota: A tensão de trabalho do sensor é 3,3V. É proibido conectar tensão de alimentação superior a 3,6 VCC ao sensor para evitar danos ao sensor.
