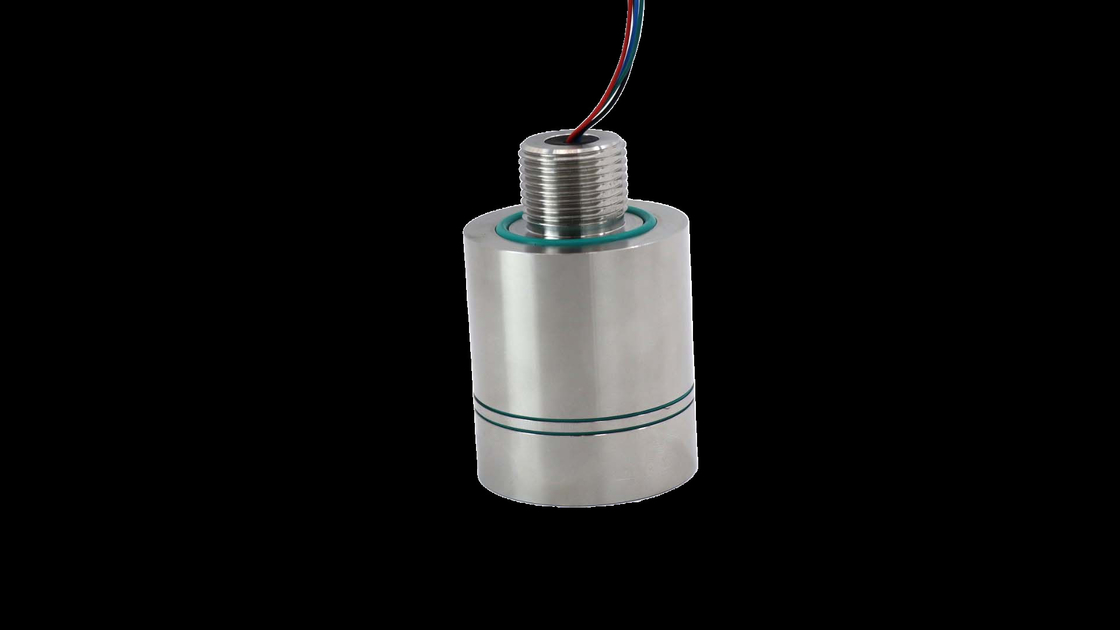

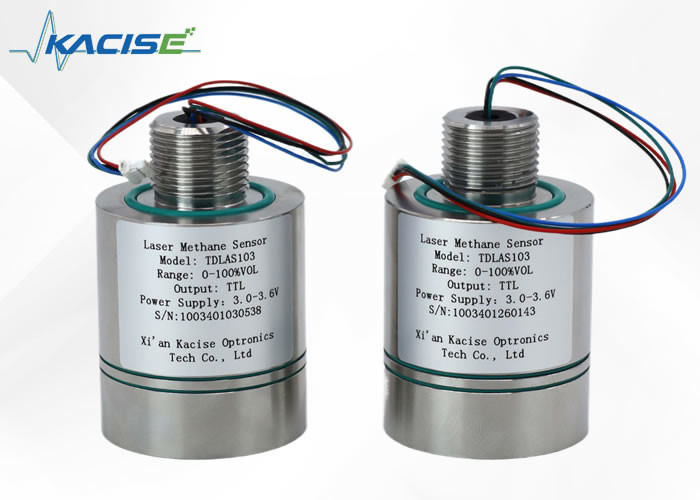

Sensor de detecção de gás de 210mA com sinal à prova de explosão, tensão de funcionamento 3,0VDC ~ 3,6VDC

Introdução

O sensor de metano, operando a 3,3 V, utiliza a tecnologia TD-LAS com um laser de 1653,7 nm para identificar o metano pelo seu espectro de absorção exclusivo, não afetado pelo vapor de água ou por outras interferências de gás.A sua concepção combina técnicas de absorção de modulação de comprimento de onda e de absorção direta, com uma estrutura de caminho óptico de tipo "N" para sensibilidade de detecção estendida. Usando um laser de baixa temperatura e algoritmos de compensação de temperatura, ele funciona de forma confiável em diversos ambientes.A sua interface e protocolo padrão permitem uma ampla compatibilidade, tornando-o amplamente aplicável em sistemas de detecção de vazamento de metano em indústrias como mineração, restauração e produtos químicos industriais.

Características

•Alta precisão de detecção

Tecnologia de modulação direta e de comprimento de onda combinada com um projeto de trajetória óptica dobrada, erro de medição ≤ ± 6% valor real @ 25°C

•Boa adaptabilidade ao ambiente

Algoritmo de correção de compensação de temperatura amplo, pode atender à aplicação de -40~+70°C

•Forte anti-interferência

Tecnologia de detecção de absorção a laser de metano "espectro de impressões digitais", anti-envenenamento, anti-vapor de água e outras interferências de gases;

•Forte protecção estrutural

Projeto de material de aço inoxidável, que cumpre o nível de resistência à explosão Exia IIC T6 Ga

•Baixo custo

Longa vida útil, baixo consumo de energia, design modular, fácil de integrar

Dimensões

Parâmetros técnicos:

Aplicações:

a) O sensor produz continuamente a concentração de metano medida, a temperatura medida, a pressão medida, a intensidade do sinal laser,temperatura de funcionamento do laser e código de falha através da porta serial TTL padrão

b) Dispõe de uma função de auto-teste, que pode detectar se o laser, o detector fotoelétrico e o sensor de estabilização de tensão estão normais, o que ajuda a eliminar o ponto de falha.

Interface e definição de comunicação

Forma de interface: SH1.0mm/4P

Comprimento do cabo: 200 mm

Protocolo de comunicação

(1) Configuração da interface de comunicação

Porta serial UART: Baud rate: 115200, bits de dados: 8 bits,

Bit de parada: 1 bit, bit de paridade: sem verificação

(2) Descrição do protocolo de comunicação

Após o sensor ser ligado, ele passa por um período de pré-processamento (6-10s) e então começa a produzir periodicamente (1Hz) uma cadeia de comprimento fixo.

Análise de cadeia de saída (amostra):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: a cabeça do quadro;

+000.00: valor da concentração de metano, com duas casas decimais reservadas, unidade % vol;

+ 24.0: a temperatura ambiente, na unidade °C;

1006.22: pressão ambiente, unidade hPa;

16.1: a intensidade da luz laser e a gama efetiva 3.6 21.6;

006.0Fator de ampliação, faixa normal de 1,0-126.0;

00Códigos de falha

01: sinal óptico anormal; 02; temperatura ambiente ou pressão anormal; sinal óptico demasiado forte; 04 anomalia da temperatura do laser;

05: sinal de luz demasiado fraco;

13: xor código de verificação

Código de falha

Precauções

a) A tensão de trabalho do sensor é de 3,3 V e o nível de interface serial é de 3,3 V;

b) O sensor contém componentes ópticos de precisão, por favor, evite colisões violentas;

c) Condições do ambiente de trabalho: -40°C ~ +70°C

d) Umidade relativa 0­99% RH (sem condensação).

Nota: A tensão de funcionamento do sensor é de 3,3 V. É proibido ligar ao sensor uma tensão de alimentação superior a 3,6 VDC para evitar danos ao sensor.

Apoio e Serviços

Fornecemos suporte técnico completo para sensores de detecção de gás, incluindo solução de problemas e solução de problemas.e testes para garantir um desempenho precisoTambém fornecemos manuais de produto e documentação, e oferecemos orientação na seleção e personalização do produto certo.assegurar o funcionamento eficiente dos seus detectores de gás.

Embalagem e transporte
Embalagem do produto:
Unidade de detecção de gás
Manual do utilizador
Ferramentas de montagem
Certificado de calibração
Informações sobre o transporte:
Prazo de entrega previsto: 5-8 dias úteis
