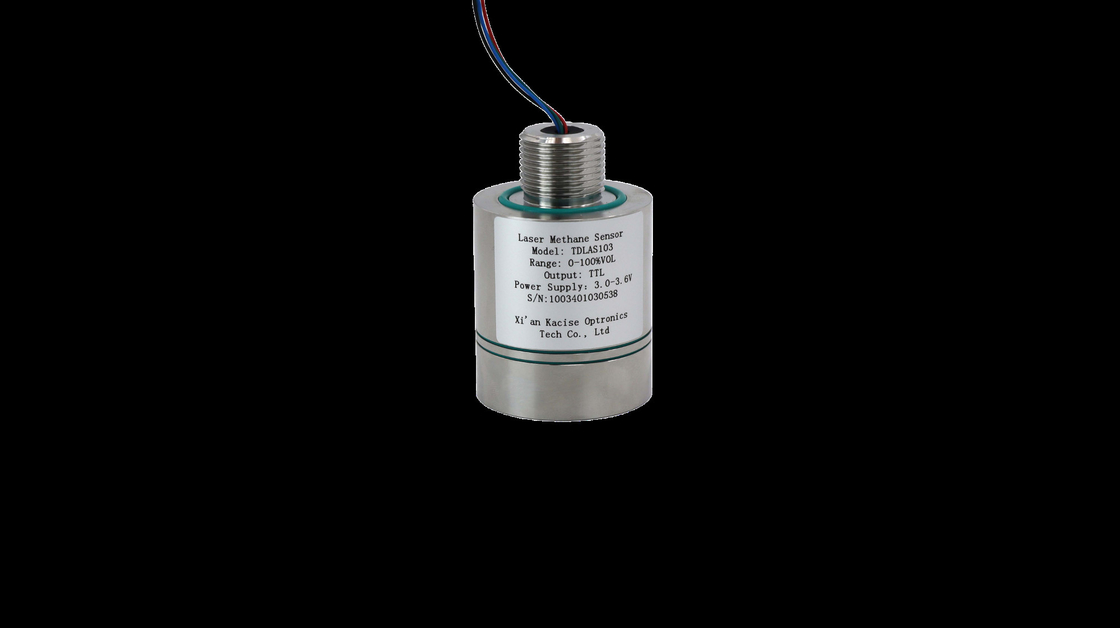

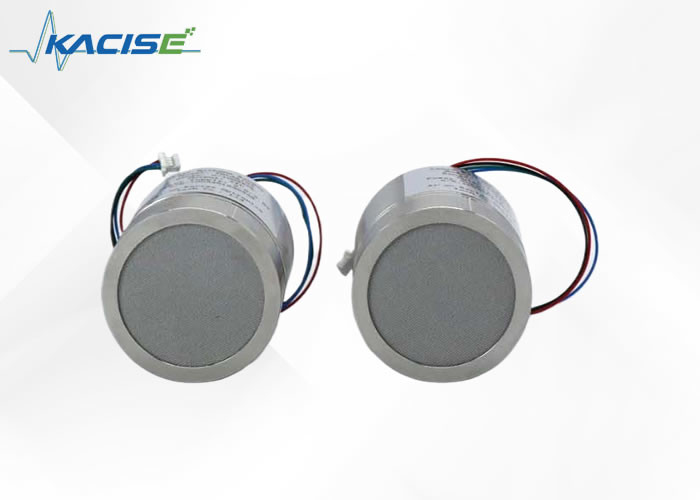

Sensor de detecção de gás VOL profissional dispersivo 0,06% com IP66 para várias aplicações de medição

Introdução

Usando a tecnologia TD-LAS, o sensor laser de metano de 3,3 V detecta gás através de um laser de 1653,7 nm absorvendo o espectro exclusivo de "impressões digitais" do metano." Resiste às interferências do vapor de água e de outros gasesA sua estrutura de caminho óptico de tipo "N" permite um caminho de absorção mais longo, aumentando a precisão.Dispositivos a laser de baixa temperatura e um algoritmo de compensação de temperatura garantem adaptabilidade em diferentes ambientesCom uma interface e um protocolo de comunicação padronizados, este sensor é um elemento central na detecção de metano para espaços subterrâneos, indústrias e minas.

Características

•Alta precisão de detecção

Tecnologia de modulação direta e de comprimento de onda combinada com um projeto de trajetória óptica dobrada, erro de medição ≤ ± 6% valor real @ 25°C

•Boa adaptabilidade ao ambiente

Algoritmo de correção de compensação de temperatura amplo, pode atender à aplicação de -40~+70°C

•Forte anti-interferência

Tecnologia de detecção de absorção a laser de metano "espectro de impressões digitais", anti-envenenamento, anti-vapor de água e outras interferências de gases;

•Forte protecção estrutural

Projeto de material de aço inoxidável, que cumpre o nível de resistência à explosão Exia IIC T6 Ga

•Baixo custo

Longa vida útil, baixo consumo de energia, design modular, fácil de integrar

Dimensões

Parâmetros técnicos:

Aplicações:

a) O sensor produz continuamente a concentração de metano medida, a temperatura medida, a pressão medida, a intensidade do sinal laser,temperatura de funcionamento do laser e código de falha através da porta serial TTL padrão

b) Dispõe de uma função de auto-teste, que pode detectar se o laser, o detector fotoelétrico e o sensor de estabilização de tensão estão normais, o que ajuda a eliminar o ponto de falha.

Interface e definição de comunicação

Forma de interface: SH1.0mm/4P

Comprimento do cabo: 200 mm

Protocolo de comunicação

(1) Configuração da interface de comunicação

Porta serial UART: Baud rate: 115200, bits de dados: 8 bits,

Bit de parada: 1 bit, bit de paridade: sem verificação

(2) Descrição do protocolo de comunicação

Após o sensor ser ligado, ele passa por um período de pré-processamento (6-10s) e então começa a produzir periodicamente (1Hz) uma cadeia de comprimento fixo.

Análise de cadeia de saída (amostra):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: a cabeça do quadro;

+000.00: valor da concentração de metano, com duas casas decimais reservadas, unidade % vol;

+ 24.0: a temperatura ambiente, na unidade °C;

1006.22: pressão ambiente, unidade hPa;

16.1: a intensidade da luz laser e a gama efetiva 3.6 21.6;

006.0Fator de ampliação, faixa normal de 1,0-126.0;

00Códigos de falha

01: sinal óptico anormal; 02; temperatura ambiente ou pressão anormal; sinal óptico demasiado forte; 04 anomalia da temperatura do laser;

05: sinal de luz demasiado fraco;

13: xor código de verificação

Código de falha

Precauções

a) A tensão de trabalho do sensor é de 3,3 V e o nível de interface serial é de 3,3 V;

b) O sensor contém componentes ópticos de precisão, por favor, evite colisões violentas;

c) Condições do ambiente de trabalho: -40°C ~ +70°C

d) Umidade relativa 0­99% RH (sem condensação).

Nota: A tensão de funcionamento do sensor é de 3,3 V. É proibido ligar ao sensor uma tensão de alimentação superior a 3,6 VDC para evitar danos ao sensor.
