Sensor de pressão de meios corrosivos e abrasivos Modelo 435 com saída 4-20mA 060-P186-01 060-P186-02 060-P186-03 060-P186-04

Sensores de pressão modelo 435

060-P186-01
Modelo 435 Wing Union Pressure Sensor, 5000 psi, ±0,2% de precisão FSS, temperatura compensada, calibração de derivação de dois fios, terminação elétrica Bendix PT 6-pin (PTIH-10-6P), porta de pressão Weco® 1502,Cablagem padrão de 6 pinos, e Inconel® X-750 diafragma molhado Modelos 434/435/437 Wing Union/Hammer Union Sensores de pressão são projetados para exigentes aplicações de petróleo e gás, bem como sistemas de estimulação e circulação.Eles são construídos como um todo-soldado, conjunto de aço inoxidável com o diafragma do sensor e a união da asa, que fornece integridade hermética e minimiza o vazamento de mídia em comparação com peças de várias peças.O diafragma de detecção de pressão isolada minimiza zero-deslocamento durante martelo para cima e elimina a deriva de sinal de longo prazo no campo. Os acessórios compatíveis com a Weco® 1502, 2002 e 2202 Wing Union são usinados com Inconel® X-750, ou Inconel® 718 opcional compatível com a NACE, permitindo a utilização com meios abrasivos e corrosivos.A conexão elétrica de aço inoxidável patentada da Honeywell fornece melhor contenção de pressão secundáriaOs processos especiais de montagem proporcionam um choque e vibração reforçados para um desempenho confiável no campo.

060-P186-02
Modelo 435 Wing Union Pressure Sensor, 10000 psi, precisão ±0,2% FSS, temperatura compensada, calibração de derivação de dois fios, terminação elétrica Bendix PT 6-pin (PTIH-10-6P), porta de pressão Weco® 1502,com um comprimento de 10 mm ou mais, mas não superior a 50 mm,e Inconel® X-750 diafragma molhado Modelos 434/435/437 Wing Union/Hammer Union Sensores de pressão são projetados para exigentes aplicações de petróleo e gás, bem como sistemas de estimulação e circulaçãoSão construídos como um conjunto de aço inoxidável totalmente soldado com o diafragma do sensor e a união das asas,que fornece integridade hermética e minimiza o vazamento de mídia em comparação com peças de várias peçasO diafragma de detecção de pressão isolado minimiza o deslocamento zero durante o martelo e elimina a deriva de sinal a longo prazo no campo.Os acessórios compatíveis com a Wing Union 2202 e 2202 são trabalhados

060-P186-03
Modelo 435 Wing Union Pressure Sensor, 15000 psi, ±0,2% de precisão FSS, temperatura compensada, calibração de derivação de dois fios, terminação elétrica Bendix PT 6-pin (PTIH-10-6P), porta de pressão Weco® 1502,com um comprimento de 10 mm ou mais, mas não superior a 50 mm,e Inconel® X-750 diafragma molhado Modelos 434/435/437 Wing Union/Hammer Union Sensores de pressão são projetados para exigentes aplicações de petróleo e gás, bem como sistemas de estimulação e circulaçãoSão construídos como um conjunto de aço inoxidável totalmente soldado com o diafragma do sensor e a união das asas,que fornece integridade hermética e minimiza o vazamento de mídia em comparação com peças de várias peçasO diafragma de detecção de pressão isolado minimiza o deslocamento zero durante o martelo e elimina a deriva de sinal a longo prazo no campo.Os acessórios compatíveis com a Wing Union 2202 e 2202 são fabricados em Inconel® X-750, ou Inconel® 718 compatível com a NACE, que permite a utilização com meios abrasivos e corrosivos.A conexão elétrica de aço inoxidável patentada da Honeywell fornece melhor contenção de pressão secundáriaOs processos especiais de montagem proporcionam um choque e vibração reforçados para um desempenho confiável no campo.

060-P186-04
Modelo 435 Wing Union Pressure Sensor, 6000 psi, ±0,2% de precisão FSS, temperatura compensada, calibração de derivação de dois fios, terminação elétrica Bendix PT 6-pin (PTIH-10-6P), porta de pressão Weco® 1502,Cablagem padrão de 6 pinos, e Inconel® X-750 diafragma molhado Modelos 434/435/437 Wing Union/Hammer Union Sensores de pressão são projetados para exigentes aplicações de petróleo e gás, bem como sistemas de estimulação e circulação.Eles são construídos como um todo-soldado, conjunto de aço inoxidável com o diafragma do sensor e a união da asa, que fornece integridade hermética e minimiza o vazamento de mídia em comparação com peças de várias peças.O diafragma de detecção de pressão isolada minimiza zero-deslocamento durante martelo para cima e elimina a deriva de sinal de longo prazo no campo. Os acessórios compatíveis com a Weco® 1502, 2002 e 2202 Wing Union são usinados com Inconel® X-750, ou Inconel® 718 opcional compatível com a NACE, permitindo a utilização com meios abrasivos e corrosivos.A conexão elétrica de aço inoxidável patentada da Honeywell fornece melhor contenção de pressão secundáriaOs processos especiais de montagem proporcionam um choque e vibração reforçados para um desempenho confiável no campo.

Valor para os clientes

Durabilidade:Os acessórios compatíveis com a Weco® Wing Union são usinados com Inconel® X-750, ou Inconel® 718 opcional compatível com a NACE, permitindo a utilização com meios abrasivos e corrosivos.Opção de gaiola de proteção fornece proteção de ligação elétrica.
Confiável:O conjunto de aço inoxidável totalmente soldado, as classificações de choque/vibração e o diafragma de detecção de pressão isolado aumentam a confiabilidade.
Precisão:A opção de alta precisão proporciona confiança no valor de pressão medido real, particularmente para pequenas alterações de pressão, permitindo ajustes de operação de perfuração conforme necessário.
Disponibilidade e serviço:A fabricação e o suporte globais permitem à Honeywell fornecer rapidamente produtos personalizados, ajudando os clientes a cumprir os prazos do projeto.

Merkmale do produto

KENNDATEN

• Alta precisão ±0,1 % FSS BFSL (modelo 435); precisão padrão ±0,2 % FSS BFSL (modelos 434/435/437)
• Construção de aço inoxidável totalmente soldada em uma peça, hermeticamente fechada
• Portas de pressão de abertura padrão (modelos 434/435) e de abertura larga (modelo 437) disponíveis para suportar misturas de meios com viscosidades elevadas
• As peças molhadas Inconel® X-750 ou Inconel® 718 (conforme à NACE) proporcionam durabilidade adicional com meios abrasivos ou corrosivos
• Suporte a múltiplos conectores elétricos
• A opção de calibração de derivação de alta precisão permite aos utilizadores validar o sinal de deslocamento no campo, garantindo que o sensor esteja ativamente ligado ao sistema;opções de um fio e dois fios disponíveis

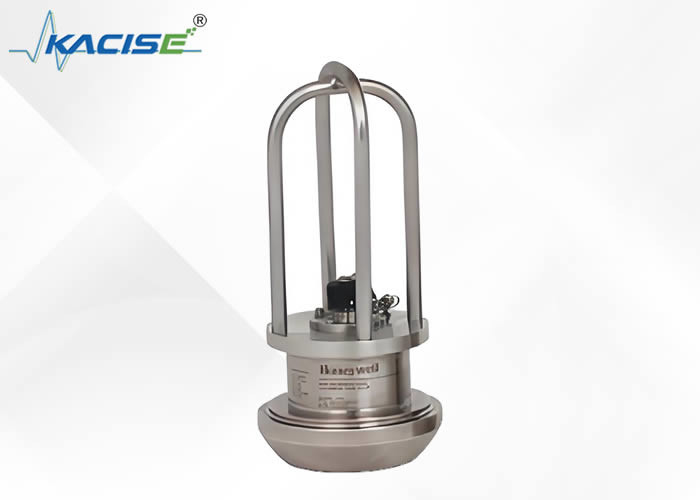

• A opção de gaiola de proteção fornece proteção adicional de conexão elétrica e aumenta a durabilidade
• Proteção RFI/EMI
• Segurança intrínseca: certificação CFMUS/ATEX/IEC Ex
• Autorização CE

- Não, não.

• Acidificação
• Manifold de estrangulamento
• Fraturação e cementação
• Medição durante a perfuração (MWD)
• Bombas de lama / exploração madeireira
• Desenvolvimento e extracção de novos poços
• Perfuração de petróleo e gás
• Caminhões de serviço e de cimento
• Tubo de apoio
• Estimulação
• Medição da cabeça do poço

Parâmetro
