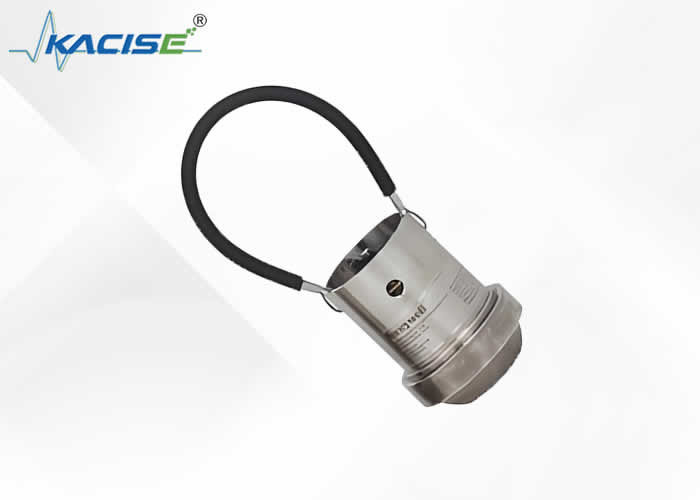

Modelo 434 Sensores de pressão 060-P690-01 060-P690-2 060-P690-03 060-P690-04 060-P690-05

060-P690-01 Sensores de pressão

060-P690-03 Sensores de pressão

Marca:

Honeywell

Certificação:

Número do modelo:

Modelo 434

Documento:

appnote-wing-hammerunionpre...37.pdf

Contacte-nos

Solicite um orçamento

Modelo 434 Sensores de pressão 060-P690-01 060-P690-2 060-P690-03 060-P690-04 060-P690-05

Detalhes do produto

Fator de forma:

Óleo & gás

Unidade de pressão:

Calibre

Precisão:

±0,2 % FSS

Produção:

4 mA a 20 mA, dois fios

Resolução:

Infinito

Destacar:

060-P690-01 Sensores de pressão

060-P690-03 Sensores de pressão

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Detalhes da embalagem

Cada unidade tem uma caixa individual e todas as caixas são embaladas em embalagens padrão ou pedido

Tempo de entrega

5-8 dias úteis

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte

1000 partes/partes por Semana negociável

PRODUTOS CONEXOS

Sensor de pressão de ar condicionado para automóveis

Obtenha o melhor preço

4-20mA Saída Transmissor de pressão industrial higiénico

Obtenha o melhor preço

Sensor de pressão de água de latão de baixo custo de 0,5 a 4,5 V para gás de ar industrial

Obtenha o melhor preço

4-20mA HART Output Smart Double Flange Differential Level Pressure Transmitter para Indústria

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

Sensores de pressão modelo 434

060-P690-01

Modelo 434 Wing Union Pressure Sensor, 5000 psi, ±0,2% de precisão FSS, temperatura compensada, amplificadores internos (com reforço 3HJ), terminação elétrica Bendix PT 6-pin (PTIH-10-6P),Portão de pressão Weco® 2002/2202, de 6 pinos com cablagem de derivação de dois fios, calibração em 5 pontos,e Inconel® X-750 diafragma molhado Modelos 434/435/437 Wing Union/Hammer Union Sensores de pressão são projetados para exigentes aplicações de petróleo e gás, bem como sistemas de estimulação e circulaçãoSão construídos como um conjunto de aço inoxidável totalmente soldado com o diafragma do sensor e a união das asas,que fornece integridade hermética e minimiza o vazamento de mídia em comparação com peças de várias peçasO diafragma de detecção de pressão isolado minimiza o deslocamento zero durante o martelo e elimina a deriva de sinal a longo prazo no campo.Os acessórios compatíveis com a Wing Union 2202 e 2202 são fabricados em Inconel® X-750, ou Inconel® 718 compatível com a NACE, que permite a utilização com meios abrasivos e corrosivos.A conexão elétrica de aço inoxidável patentada da Honeywell fornece melhor contenção de pressão secundáriaOs processos especiais de montagem proporcionam um choque e vibração reforçados para um desempenho confiável no campo.

060-P690-02

Modelo 434 Wing Union Pressure Sensor, 6000 psi, precisão ±0,2% FSS, temperatura compensada, amplificadores internos (com reforço 3HJ), terminação elétrica de 6 pinos Bendix PT (PTIH-10-6P),Portão de pressão Weco® 2002/2202, de 6 pinos com cablagem de derivação de dois fios, calibração em 5 pontos,e Inconel® X-750 diafragma molhado Modelos 434/435/437 Wing Union/Hammer Union Sensores de pressão são projetados para exigentes aplicações de petróleo e gás, bem como sistemas de estimulação e circulaçãoSão construídos como um conjunto de aço inoxidável totalmente soldado com o diafragma do sensor e a união das asas,que fornece integridade hermética e minimiza o vazamento de mídia em comparação com peças de várias peçasO diafragma de detecção de pressão isolado minimiza o deslocamento zero durante o martelo e elimina a deriva de sinal a longo prazo no campo.Os acessórios compatíveis com a Wing Union 2202 e 2202 são fabricados em Inconel® X-750, ou Inconel® 718 compatível com a NACE, que permite a utilização com meios abrasivos e corrosivos.A conexão elétrica de aço inoxidável patentada da Honeywell fornece melhor contenção de pressão secundáriaOs processos especiais de montagem proporcionam um choque e vibração reforçados para um desempenho confiável no campo.

060-P690-03

Modelo 434 Wing Union Pressure Sensor, 10000 psi, precisão ±0,2% FSS, temperatura compensada, amplificadores internos (com reforço 3HJ), terminação elétrica de 6 pinos Bendix PT (PTIH-10-6P),Portão de pressão Weco® 2002/2202, de 6 pinos com cablagem de derivação de dois fios, calibração em 5 pontos,e Inconel® X-750 diafragma molhado Modelos 434/435/437 Wing Union/Hammer Union Sensores de pressão são projetados para exigentes aplicações de petróleo e gás, bem como sistemas de estimulação e circulaçãoSão construídos como um conjunto de aço inoxidável totalmente soldado com o diafragma do sensor e a união das asas,que fornece integridade hermética e minimiza o vazamento de mídia em comparação com peças de várias peçasO diafragma de detecção de pressão isolado minimiza o deslocamento zero durante o martelo e elimina a deriva de sinal a longo prazo no campo.Os acessórios compatíveis com a Wing Union 2202 e 2202 são fabricados em Inconel® X-750, ou Inconel® 718 compatível com a NACE, que permite a utilização com meios abrasivos e corrosivos.A conexão elétrica de aço inoxidável patentada da Honeywell fornece melhor contenção de pressão secundáriaOs processos especiais de montagem proporcionam um choque e vibração reforçados para um desempenho confiável no campo.

060-P690-04

Modelo 434 Wing Union Pressure Sensor, 15000 psi, precisão ±0,2% FSS, temperatura compensada, amplificadores internos (com reforço 3HJ), terminação elétrica de 6 pinos Bendix PT (PTIH-10-6P),Portão de pressão Weco® 2002/2202, de 6 pinos com cablagem de derivação de dois fios, calibração em 5 pontos,e Inconel® X-750 diafragma molhado Modelos 434/435/437 Wing Union/Hammer Union Sensores de pressão são projetados para exigentes aplicações de petróleo e gás, bem como sistemas de estimulação e circulaçãoSão construídos como um conjunto de aço inoxidável totalmente soldado com o diafragma do sensor e a união das asas,que fornece integridade hermética e minimiza o vazamento de mídia em comparação com peças de várias peçasO diafragma de detecção de pressão isolado minimiza o deslocamento zero durante o martelo e elimina a deriva de sinal a longo prazo no campo.Os acessórios compatíveis com a Wing Union 2202 e 2202 são fabricados em Inconel® X-750, ou Inconel® 718 compatível com a NACE, que permite a utilização com meios abrasivos e corrosivos.A conexão elétrica de aço inoxidável patentada da Honeywell fornece melhor contenção de pressão secundáriaOs processos especiais de montagem proporcionam um choque e vibração reforçados para um desempenho confiável no campo.

060-P690-05
Modelo 434 Wing Union Pressure Sensor, 20000 psi, precisão ±0,2% FSS, temperatura compensada, amplificadores internos (com reforço 3HJ), terminação elétrica Bendix PT 6-pin (PTIH-10-6P),Portão de pressão Weco® 2002/2202, de 6 pinos com cablagem de derivação de dois fios, calibração em 5 pontos,e Inconel® X-750 diafragma molhado Modelos 434/435/437 Wing Union/Hammer Union Sensores de pressão são projetados para exigentes aplicações de petróleo e gás, bem como sistemas de estimulação e circulaçãoSão construídos como um conjunto de aço inoxidável totalmente soldado com o diafragma do sensor e a união das asas,que fornece integridade hermética e minimiza o vazamento de mídia em comparação com peças de várias peçasO diafragma de detecção de pressão isolado minimiza o deslocamento zero durante o martelo e elimina a deriva de sinal a longo prazo no campo.Os acessórios compatíveis com a Wing Union 2202 e 2202 são fabricados em Inconel® X-750, ou Inconel® 718 compatível com a NACE, que permite a utilização com meios abrasivos e corrosivos.A conexão elétrica de aço inoxidável patentada da Honeywell fornece melhor contenção de pressão secundáriaOs processos especiais de montagem proporcionam um choque e vibração reforçados para um desempenho confiável no campo.

Valor para os clientes

Durabilidade:Os acessórios compatíveis com a Weco® Wing Union são usinados com Inconel® X-750, ou Inconel® 718 opcional compatível com a NACE, permitindo a utilização com meios abrasivos e corrosivos.Opção de gaiola de proteção fornece proteção de ligação elétrica.
Confiável:O conjunto de aço inoxidável totalmente soldado, as classificações de choque/vibração e o diafragma de detecção de pressão isolado aumentam a confiabilidade.
Precisão:A opção de alta precisão proporciona confiança no valor de pressão medido real, particularmente para pequenas alterações de pressão, permitindo ajustes de operação de perfuração conforme necessário.
Disponibilidade e serviço:A fabricação e o suporte globais permitem à Honeywell fornecer rapidamente produtos personalizados, ajudando os clientes a cumprir os prazos do projeto.

Merkmale do produto

KENNDATEN

Alta precisão ±0,1 % FSS BFSL (modelo 435); precisão padrão ±0,2 % FSS BFSL (modelos 434/435/437)
Construção de aço inoxidável totalmente soldada em uma peça, hermeticamente fechada
Portas de pressão de abertura padrão (modelos 434/435) e de abertura larga (modelo 437) disponíveis para suportar misturas de meios com viscosidades elevadas
As peças molhadas Inconel® X-750 ou Inconel® 718 (conforme à NACE) proporcionam durabilidade adicional com meios abrasivos ou corrosivos
Suporte a múltiplos conectores elétricos
A opção de calibração de derivação de alta precisão permite aos utilizadores validar o sinal de deslocamento no campo, garantindo que o sensor esteja ativamente ligado ao sistema;opções de um fio e dois fios disponíveis
A opção de gaiola de proteção fornece proteção adicional de conexão elétrica e aumenta a durabilidade
Proteção RFI/EMI
Segurança intrínseca: certificação CFMUS/ATEX/IEC Ex
Autorização CE

- Não, não.

Acidificação
Manifold de estrangulamento
Fraturação e cementação
Medição durante a perfuração (MWD)
Bombas de lama / exploração madeireira
Desenvolvimento e extracção de novos poços
Perfuração de petróleo e gás
Caminhões de serviço e de cimento
Tubo de apoio
Estimulação
Medição da cabeça do poço

Parâmetro

	060-P690-01	060-P690-02	060-P690-03	060-P690-04	060-P690-05
Fator de forma	Petróleo e Gás	Petróleo e Gás	Petróleo e Gás	Petróleo e Gás	Petróleo e Gás
Intervalo de pressão	5,000 psi	6,000 psi	10,000 psi	15,000 psi	20,000 psi
Unidade de pressão	Gage	Gage	Gage	Gage	Gage
Precisão	±0,2 % FSS	±0,2 % FSS	±0,2 % FSS	±0,2 % FSS	±0,2 % FSS
Produção	4 mA a 20 mA, dois fios	4 mA a 20 mA, dois fios	4 mA a 20 mA, dois fios	4 mA a 20 mA, dois fios	4 mA a 20 mA, dois fios
Resolução	Infinito	Infinito	Infinito	Infinito	Infinito
Calibração	Calibração de 5 pontos: 0%, 50% e 100% da escala completa	Calibração de 5 pontos: 0%, 50% e 100% da escala completa	Calibração de 5 pontos: 0%, 50% e 100% da escala completa	Calibração de 5 pontos: 0%, 50% e 100% da escala completa	Calibração de 5 pontos: 0%, 50% e 100% da escala completa
Mídia	Serviço de corrosão e abrasivo, Inconel X-750	Serviço de corrosão e abrasivo, Inconel® X-750	Serviço de corrosão e abrasivo, Inconel X-750	Serviço de corrosão e abrasivo, Inconel X-750	Serviço de corrosão e abrasivo, Inconel X-750
Temperatura (operativa)	-40 °C a 125 °C [-40 °F a 257 °F]	-40 °C a 125 °C [-40 °F a 257 °F]	-40 °C a 125 °C [-40 °F a 257 °F]	-40 °C a 125 °C [-40 °F a 257 °F]	-40 °C a 125 °C [-40 °F a 257 °F]
Temperatura (compensada)	-40 °C a 85 °C [-40 °F a 185 °F]	-40 °C a 85 °C [-40 °F a 185 °F]	-40 °C a 85 °C [-40 °F a 185 °F]	-40 °C a 85 °C [-40 °F a 185 °F]	-40 °C a 85 °C [-40 °F a 185 °F]
Efeito de temperatura (zero)	< ± 0,018 % FSS/°C [0,01 % FSS/°F]	< ± 0,018 % FSS/°C [0,01 % FSS/°F]	< ± 0,018 % FSS/°C [0,01 % FSS/°F]	< ± 0,018 % FSS/°C [0,01 % FSS/°F]	< ± 0,018 % FSS/°C [0,01 % FSS/°F]
Efeito da temperatura (Duração)	< ± 0,018 % de leitura/°C [0,01 % de leitura/°F]	< ± 0,018 % de leitura/°C [0,01 % de leitura/°F]	< ± 0,018 % de leitura/°C [0,01 % de leitura/°F]	< ± 0,018 % de leitura/°C [0,01 % de leitura/°F]	< ± 0,018 % de leitura/°C [0,01 % de leitura/°F]
Segmentação	A prova deve ser feita com um comprimento igual ou superior a 50 mm.	A prova deve ser feita com um comprimento igual ou superior a 50 mm.	A prova deve ser feita com um comprimento igual ou superior a 50 mm.	A prova deve ser feita com um comprimento igual ou superior a 50 mm.	A prova deve ser feita com um comprimento igual ou superior a 50 mm.
Terminação elétrica (STD)	Bendix PT 6-pin, PTIH-10-6P	Bendix PT 6-pin, PTIH-10-6P	Bendix PT 6-pin, PTIH-10-6P	Bendix PT 6-pin, PTIH-10-6P	Bendix PT 6-pin, PTIH-10-6P
Resistência ao isolamento	> 100 MOhm @ 20 Vdc	> 100 MOhm @ 20 Vdc	> 100 MOhm @ 20 Vdc	> 100 MOhm @ 20 Vdc	> 100 MOhm @ 20 Vdc
Ajustes de zero e de espaço	Campo ajustável	Campo ajustável	Campo ajustável	Campo ajustável	Campo ajustável
Resposta de frequência	2500 Hz	2500 Hz	2500 Hz	2500 Hz	2500 Hz
Amplificadores internos	4 a 20 mA, dois fios, intrinsecamente seguros	4 a 20 mA, dois fios, intrinsecamente seguros	4 a 20 mA, dois fios, intrinsecamente seguros	4 a 20 mA, dois fios, intrinsecamente seguros	4 a 20 mA, dois fios, intrinsecamente seguros
Melhorias no amplificador	4 mA a 16 mA para 0 psi a 15000 psi ou 0 bar a 1012 bar, com um intervalo superior a 20 mA a 20000 psi, calibração de derivação de dois fios	4 mA a 16 mA para 0 psi a 15000 psi ou 0 bar a 1012 bar, com um intervalo superior a 20 mA a 20000 psi, calibração de derivação de dois fios	4 mA a 16 mA para 0 psi a 15000 psi ou 0 bar a 1012 bar, com um intervalo superior a 20 mA a 20000 psi, calibração de derivação de dois fios	4 mA a 16 mA para 0 psi a 15000 psi ou 0 bar a 1012 bar, com um intervalo superior a 20 mA a 20000 psi, calibração de derivação de dois fios	4 mA a 16 mA para 0 psi a 15000 psi ou 0 bar a 1012 bar, com um intervalo superior a 20 mA a 20000 psi, calibração de derivação de dois fios
Proteção de circuitos	Protecção da polaridade inversa das condutas de alimentação	Protecção da polaridade inversa das condutas de alimentação	Protecção da polaridade inversa das condutas de alimentação	Protecção da polaridade inversa das condutas de alimentação	Protecção da polaridade inversa das condutas de alimentação
Proteção RFI/EMI	Imunidade acústica até 2,7 GHz	Imunidade acústica até 2,7 GHz	Imunidade acústica até 2,7 GHz	Imunidade acústica até 2,7 GHz	Imunidade acústica até 2,7 GHz
Sobrecarga (segura)	150% do FS nominal ou limite do dispositivo Weco® 2002/2202	150% do FS nominal ou limite do dispositivo Weco® 2002/2202	150% do FS nominal ou limite do dispositivo Weco® 2002/2202	150% do FS nominal ou limite do dispositivo Weco® 2002/2202	150% do FS nominal ou limite do dispositivo Weco® 2002/2202
Sobrecarga (explosão)	250% da pressão nominal ou limite do dispositivo Weco® 2002/2202	250% da pressão nominal ou limite do dispositivo Weco® 2002/2202	250% da pressão nominal ou limite do dispositivo Weco® 2002/2202	250% da pressão nominal ou limite do dispositivo Weco® 2002/2202	250% da pressão nominal ou limite do dispositivo Weco® 2002/2202
Material das peças molhadas	Inconel® X-750	Inconel® X-750	Inconel® X-750	Inconel® X-750	Inconel® X-750
Materiais do caso	Inconel® X-750	Inconel® X-750	Inconel® X-750	Inconel® X-750	Inconel® X-750
Opção intrinsecamente segura	- Sim, sim.	- Sim, sim.	- Sim, sim.	- Sim, sim.	- Sim, sim.
Peso	2.2 kg [4,85 lb]	2.2 kg [4,85 lb]	2.2 kg [4,85 lb]	2.2 kg [4,85 lb]	2.2 kg [4,85 lb]
Portão de pressão	Weco® 2002, 2202 união das asas, abertura padrão, Ø19,05 mm [0,75 polegadas]	Weco® 2002, 2202 união das asas, abertura padrão, Ø19,05 mm [0,75 polegadas]	Weco® 2002, 2202 união das asas, abertura padrão, Ø19,05 mm [0,75 polegadas]	Weco® 2002, 2202 união das asas, abertura padrão, Ø19,05 mm [0,75 polegadas]	Weco® 2002, 2202 união das asas, abertura padrão, Ø19,05 mm [0,75 polegadas]
Dimensões do produto	Ø76,20 mm x 96,52 mm [Ø3,0 in x 3,8 in]	Ø76,20 mm x 96,52 mm [Ø3,0 in x 3,8 in]	Ø76,20 mm x 96,52 mm [Ø3,0 in x 3,8 in]	Ø76,20 mm x 96,52 mm [Ø3,0 in x 3,8 in]	Ø76,20 mm x 96,52 mm [Ø3,0 in x 3,8 in]
Autorizações e normas da Agência	Homologações CE, cFMus, EX e IEC Ex	Homologações CE, cFMus, EX e IEC Ex	Homologações CE, cFMus, EX e IEC Ex	Homologações CE, cFMus, EX e IEC Ex	Homologações CE, cFMus, EX e IEC Ex
Código UNSPSC	41112110	41112110	41112110	41112110	41112110
UNSPSC Commodity	41112110 Transdutor de pressão	41112110 Transdutor de pressão	41112110 Transdutor de pressão	41112110 Transdutor de pressão	41112110 Transdutor de pressão
Disponibilidade	Em termos globais	Em termos globais	Em termos globais	Em termos globais	Em termos globais
Nome da série	434	434	434	434	434
