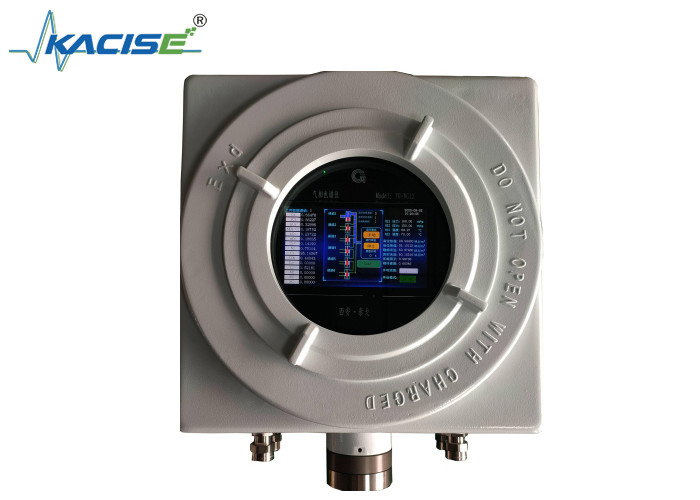

O analisador cromatográfico on-line KTG102 é aplicado à análise de pureza na indústria petroquímica.

O analisador cromatográfico on-line KTG102 é aplicado à análise de pureza na indústria petroquímica

Introdução

O analisador cromatográfico on-line da série KTG102 adota o processo Etch avançado para tornar o controle do circuito de gás mais estável e tem um baixo custo de operação.Resolve as desvantagens como grande volume, tempo de análise longo e alto consumo. Com um ecrã de cores verdadeiras de 7", fornece indicação no local e operação táctil. O dispositivo tem uma função de previsão e diagnóstico do sistema,e é simples de usar, conveniente de operar, e tem funções completas.

Aplicações do produto

• Gás natural: Análise de alcãs, hidrocarbonetos, formaldeído e análise de produtos dos processos de GNC e GNL
• Indústria petroquímica: Análise de etileno, polietileno, gás de refinaria, GLP e pureza
• Indústria química do carvão: Análise de componentes completos de gás de carvão, gás de síntese, gás purificado, etc., ou análise contínua de determinado gás chave
• Outros: Análise dos gases permanentes, dos gases ambientais e análise da pureza de gases como o nitrogénio, o hidrogénio e o hélio nos gases industriais

Características do produto

• Design totalmente novo, mais compacto, mais confiável e mais preciso
• GC para a qualidade de transferência/medição no valor calórico e na análise dos componentes
• Custos de instalação e de exploração mais económicos
• Análise completa dos componentes, capaz de analisar todos os componentes do gás natural até C12+ e H2S + H2
• Velocidade de análise rápida, a medição de todos os componentes do gás natural até C6+ leva menos de 60s
• Pequeno volume, ocupando muito pouco espaço, aproximadamente do tamanho de uma caixa de computador
• Alta sensibilidade, 1-5 ppm
• Apoiar a substituição dos componentes internos do módulo - porta de injecção, coluna cromatográfica, detector, etc.
• Substituição rápida dos módulos de canal, comutação flexível das configurações
• Adotar a mais avançada tecnologia EPC, tornando o controlo do circuito de gás mais estável
• Modernização simples, económica e eficiente, passando diretamente de 1 ou 2 canais para 6 canais
• Poupar gás transportador e eletricidade, que é de 10% do de um GC convencional. Uma garrafa de 40L de gás transportador pode ser usada por mais de 12 meses

Principais indicadores

Repetitividade: 0,01%

Precisão: ≤ 0,1%FS

Valores calculados: valor calórico, densidade, fator de compressão, etc. (em conformidade com as normas ISO6976 ou GPA, Z por AGA 8)

Temperatura de operação: -20°C a 50°C ((-4°F a 122°F)

Temperatura de armazenamento: -30°C a 60°C ((-22°F a 140°F)

Grau à prova de explosão: Ex db IIC T6 GB

Grau de protecção: IP65

Dimensões totais: 500×490×235 mm (Longo * Largura * Altura)

Peso: Aproximadamente 32 kg

Desempenho da análise

Tempo de análise: Menos de 60s para C6+

Controle de pressão: com controlo electrónico da pressão do gás transportador

Forno termostático: componentes-chave como a coluna cromatográfica, o detector e o circuito de amostragem são todos colocados no forno termostático, que tem uma função de proteção contra o superaquecimento da temperatura.

A unidade principal do analisador cromatográfico pode exibir informações como componentes de gás, fator de compressão, valor calorífico e densidade no local,e pode selecionar o conteúdo do display e configurar o modo de exibição através do toquePossui uma poderosa função de registo e armazenamento, com registos históricos de pelo menos 12 meses, incluindo registos de calibração e registos de resultados de dados, etc.

Funções de comunicação

Interfaces de comunicação: 2 RS485, 2 RS232 e um RJ45

Interfaces analógicas: 16 canais de 4·20 mA (expansíveis)

Protocolos de comunicação: Modbus RTU, protocolos TCP/IP

Interfaces digitais: até 8 saídas digitais, incluindo alarmes cromatográficos completos, controlo automático de calibração, etc.

Interface de operação

O ecrã grande DGUS K600+65k em cores reais de 7" no local é utilizado para a exibição e a operação táctil.Funções de arranque, tais como definição automática/manual dos parâmetros do cromatógrafo.

Engenharia de Utilidades

Fornecimento de energia: 220VAC 50Hz Gás transportador: He ou H2 ou N2 ou Ar

Consumo: Menos de 10 ml/min Puridade: 99,995% e superior
