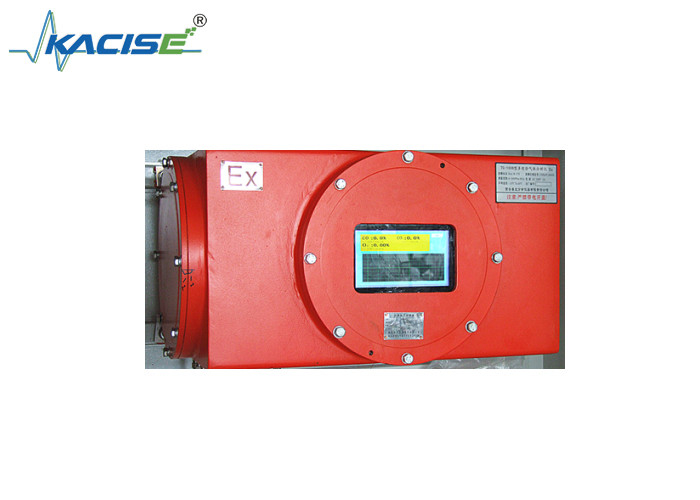

KTG160 Analisador multicomponente (tipo à prova de explosão em linha) aplicado à análise do gás de cauda do forno de carburo de cálcio

KTG160 Analisador multicomponente (tipo à prova de explosão em linha) aplicado à análise do gás de cauda do forno de carburo de cálcio

Introdução

O analisador de gás multicomponente KTG160 é um novo tipo de instrumento analítico desenvolvido pela nossa empresa para detecção online de múltiplos componentes (como o teor de monóxido de carbono,dióxido de carbono, metano, oxigénio, hidrogénio e ponto de orvalho, etc.) num gás de amostra, que é utilizado em cenários à prova de explosão.

Para este instrumento, são utilizados sensores infravermelhos originais importados para componentes como monóxido de carbono, dióxido de carbono e metano;Os sensores de oxigénio magnético-mecânicos ou a laser são utilizados para o oxigénioPara o hidrogénio são utilizados sensores de condutividade térmica de gás de micro-fluxo importados e para o ponto de orvalho são utilizados sensores de ponto de orvalho capacitivo-resistivo de materiais poliméricos importados.

Áreas de aplicação

O analisador de gás multicomponente KTG160 é amplamente aplicado em cenários com substâncias inflamáveis e explosivas, tais como gases residuais de fornos de carburo de cálcio, gás natural liquefeito,indústria petroquímica, metalurgia e indústria de energia electrónica.

Características do instrumento

• Projeto integrado à prova de explosão, com uma estrutura simples e um layout razoável.
• Novo sistema de fluxo constante de circuito de gás, com tecnologia avançada, alta precisão, resposta rápida e desempenho estável.
• Menu completo de diálogo homem-máquina chinês, e a operação do controle remoto infravermelho é intuitiva e conveniente.
• O instrumento está equipado com um ecrã TFT integrado de alta performance em cores reais, que pode exibir simultaneamente parâmetros como o valor medido, a curva histórica, o intervalo,Estatuto, etc. Todos os parâmetros do instrumento podem ser configurados, calibrados e testados na forma de controle remoto chinês completo.
• Os pontos de alarme e os pontos de controlo superior e inferior podem ser definidos arbitrariamente no intervalo de medição completo.
• Com uma memória de 64M e uma interface USB FLASH de 128M, é conveniente para os clientes armazenarem dados.

Parâmetros técnicos

Faixa de medição: (os componentes e os intervalos de detecção são selecionados no momento da encomenda)

CO: (0 ′40) × 10−6 (intervalo mínimo), (0 ′100) % (intervalo máximo);

CO2: (0?? 20) × 10−6 (intervalo mínimo), (0?? 100) % (intervalo máximo);

SO2: (0?? 100) × 10−6 (intervalo mínimo), (0?? 100) % (intervalo máximo);

NH3: (0?? 500) × 10−6 (intervalo mínimo), (0?? 100) % (intervalo máximo);

CH4: (0?? 50 × 10−6 (intervalo mínimo), (0?? 100) % (intervalo máximo);

O2: (0 ‰ 100) × 10−6 (intervalo mínimo), (0 ‰ 25,0) % (intervalo máximo);

H2: (0 ∼1,00) % (intervalo mínimo), (0 ∼99,9) % (intervalo máximo);

DP: -80,0°C+20,0°C ou -80,0°C+20,0°C;

As gamas e componentes acima referidos podem ser combinados arbitrariamente de acordo com as necessidades dos utilizadores.

Erro máximo admissível: ± 1% FS;

Estabilidade: deriva do ponto zero: ± 1% FS/7d;

Desvio de alcance: ±1% FS/7d;

Fluxo de gás da amostra: (400±40) mL/min;

Tempo de resposta: τ90≤8S (quando o gás passa directamente pela câmara de gás);

Pressão do gás da amostra: 0,05 MPa≤pressão de entrada≤0,25 MPa;

Output analógico: múltiplos canais de sinais padrão de (4?? 20) mA;

Saída digital: porta de comunicação RS485 padrão, que permite a comunicação bidirecional com um computador, e a porta Ethernet permite a ligação à rede de larga distância;

Saída de contacto: saída de duplo relé, 220VAC, 1A ou 24VDC, 2A;

Ambiente de trabalho: temperatura de funcionamento: -5°C+45°C;

Humidade de funcionamento: ≤ 90% RH;

Fornecimento de energia de trabalho: (220±22) VAC, (50±5) Hz;

Peso: Aproximadamente 55,0 kg;

Grau à prova de explosão: ExdII CT6.
