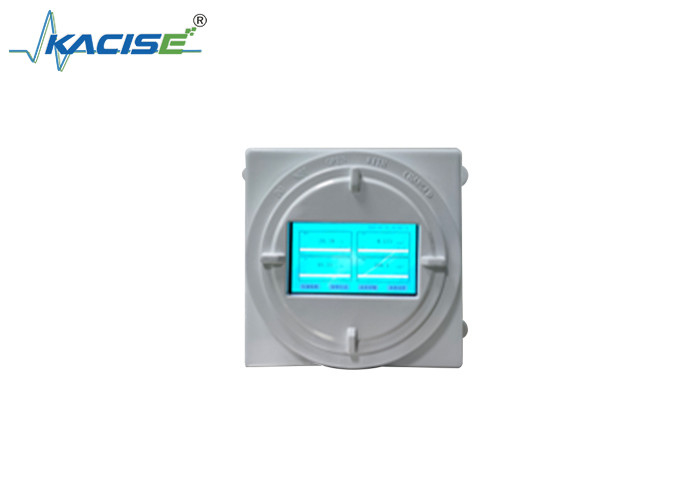

KTG161 Analisador de gás multicomponente 8 canais de 4 saídas analógicas de 20 mA e alimentação de 50 Hz para medição precisa de gás

KTG161 Analisador de gás multicomponente

Princípio básico

O analisador de gás multicomponente KTG161 utiliza diferentes módulos de análise para detecção e análise de acordo com parâmetros como diferentes ambientes, substâncias a medir,e faixas de mediçãoAplica tecnologia avançada de processamento de sinal totalmente digital e uma interface de visualização de cristal líquido totalmente nova.

Parâmetros técnicos

Desvio do ponto zero: ±1%FS/7d

Desvio da envergadura: ±1%FS/7d

Erro linear: ± 1%FS

Componentes medidos: CO, CO2, NH3, SO2, NO, etc.

Faixa de medição

CO: (0 - 40) × 10−6 (intervalo mínimo), (0 - 100)% (intervalo máximo)

CO2: (0 - 20) × 10−6 (intervalo mínimo), (0 - 100) % (intervalo máximo)

SO2: (0 - 100) × 10−6 (intervalo mínimo), (0 - 100)% (intervalo máximo)

NH3: (0 - 100) × 10−6 (intervalo mínimo), (0 - 100) % (intervalo máximo)

CH4: (0 - 100) × 10−6 (intervalo mínimo), (0 - 100)% (intervalo máximo)

O2: (0 - 100) × 10−6 (intervalo mínimo), (0 - 25,0)% (intervalo máximo)

H2: (0 - 1,00)% (intervalo mínimo), (0 - 99,9)% (intervalo máximo)

DP: -100,0°C - +20,0°C

Tempo de resposta: t90≤20s

Potência: < 90 W

Fonte de alimentação: 220VAC, 50HZ

Saída analógica: 8 canais de 4 - 20 mA

Saída de contacto: 8 canais (programáveis)

Saída digital: 2 canais de interfaces RS485, utilizando o protocolo Modbus

Parâmetros à prova de explosão

Grau à prova de explosão: ExdIICT6

Grau de proteção: IP65

Tamanho da instalação: 365 mm*285 mm

Peso: Aproximadamente 15 kg

Características do instrumento

• Display LCD de ecrã grande, operação de menu chinês completo, com função de prompt de operação, simples e conveniente de operar.
• Comutação automática de várias faixas, e o intervalo intermediário pode ser definido.
• Processamento totalmente digital, tornando-o mais preciso, estável e confiável.
• Possui funções de arranque suave e vigilância para garantir o funcionamento fiável do instrumento durante muito tempo.
• A saída é síncrona e isolada (0/4 - 20) mA, e a carga de saída é de 500Ω.
• Tem sinais de saída de estado completamente isolados, como calibração, falha, alarme e conversão de faixa.
• O produto à prova de explosão utiliza um invólucro especial à prova de chama e à prova de explosão e pode ser utilizado em ambientes explosivos das zonas 1 e 2.
