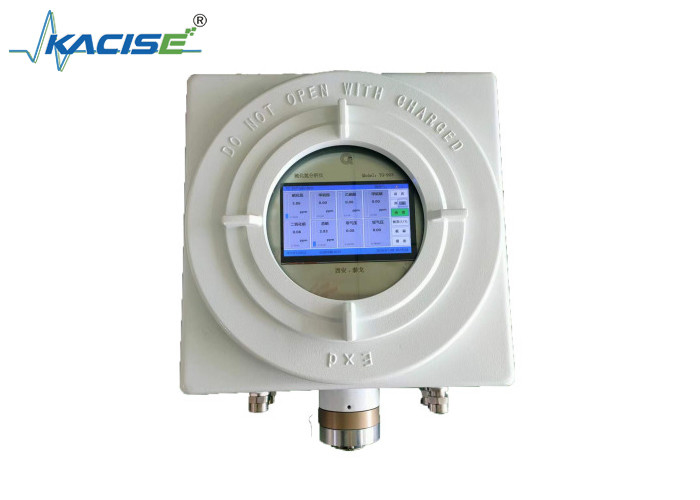

4 20mADC Corrente de saída KTG170 Analisador ultravioleta para medição de H2S Faixa personalizável

KTG170 Analisador ultravioleta

Princípio básico

O princípio de utilizar a tecnologia de espectroscopia de absorção de alta precisão para medir gases de enxofre baseia-se na lei de Beer-Lambert.Utiliza os espectros de absorção característicos de gases como o sulfeto de hidrogénioA tecnologia de espectroscopia de absorção diferencial é utilizada para eliminar os componentes interferentes,e, em seguida, as concentrações de cada gás são inversamente calculadas de acordo com os sinais espectrais de absorção diferencial característicos de cada gás componente.

Parâmetros técnicos

Médio: gás natural

Pressão: 0,05 - 0,5 Mpa

Temperatura ambiente: -20 - 50°C

H2S: 0 - 30 ppm (a gama de medição pode ser personalizada de acordo com as exigências dos clientes)

Corrente de saída: 4 - 20mADC

Fornecimento de energia: tensão nominal 220V±22V, frequência 50Hz±5Hz

Interface do gás de amostragem: Φ6×1

Saída analógica: 2 canais de 4 - 20 mA

Saída de contato: 4 canais (programáveis)

Saída digital: 2 canais de interfaces RS485, utilizando o protocolo Modbus

Parâmetros à prova de explosão

Grau à prova de explosão: ExdIICT6

Grau de proteção: IP65

Dimensões totais: 505490235

Peso: Aproximadamente 25 kg

Características do instrumento

• Todas as partes em contacto com o gás da amostra são feitas de materiais resistentes à corrosão.
• Os dados podem ser transmitidos para o sistema de controlo centralizado superior da instalação de produção de gás através de múltiplas interfaces.
• Pode substituir a tecnologia de análise de gás eletroquímica e os cromatógrafos de gás, com uma longa vida útil, alto desempenho de custo e baixo custo de manutenção.
• Ecrã LCD grande, operação de menu chinês completo, com função de prompt de operação, tornando a operação simples e conveniente.
• Comutação automática de várias faixas, e o intervalo intermediário pode ser definido.
• O processamento totalmente digital torna-o mais preciso, estável e confiável.
• Possui funções de arranque suave e vigilância para garantir o funcionamento fiável do instrumento durante muito tempo.
• A saída é síncrona e isolada (0/4 - 20) mA, e a carga de saída é de 250Ω.
• Tem sinais de saída de estado completamente independentes, como calibração, falha, alarme e conversão de faixa.
• O produto à prova de explosão utiliza um invólucro especial à prova de chama e à prova de explosão e pode ser utilizado em ambientes explosivos das zonas 1 e 2.
