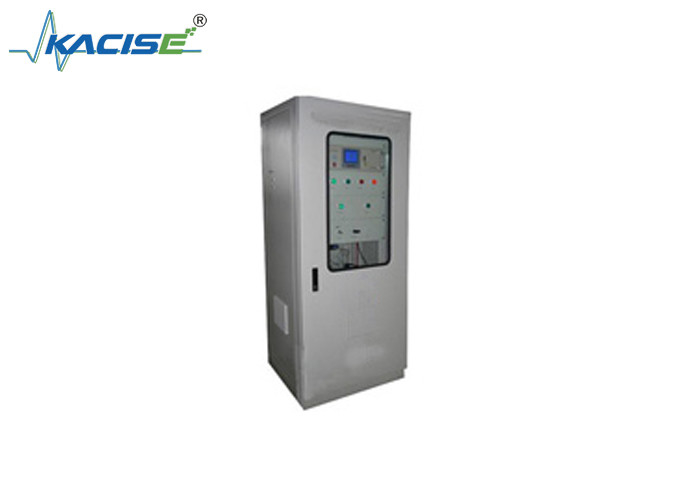

KTG183 Sistema completo de análise de gases de cauda do forno de carburo de cálcio

Introdução

O sistema de análise de gases de escape de fornos de carburo de cálcio KTG183 é um produto de alto desempenho concebido e desenvolvido de acordo com as características da análise de gases de escape de fornos de carburo de cálcio.Ele pode rapidamente e on-line analisar o carburo de cálcio de forno gás de cauda em ambientes de campo adversos e percebe a automação e inteligência do processo de análiseO sistema pode extrair automaticamente o gás da amostra.o gás da amostra no gasoduto entra no instrumento analítico através da válvula de amostragem para análise online contínua e produz um sinal de corrente padrãoAlém disso, o sistema executa periodicamente o programa de refluxo para assegurar o funcionamento estável a longo prazo da unidade de amostragem.Combinando com a experiência de aplicação bem sucedida na indústria de análise de gases de cauda de fornos de carburo de cálcio ao longo dos anos, o sistema de análise contínua em linha dos gases de escape concebido e implementado apresenta as seguintes características:

(1) Tecnologia avançada e boa estabilidade do sistema

O desenvolvimento do sistema está estreitamente integrado com a situação real dos processos de fornos fechados de carburo de cálcio no país e no estrangeiro.Utiliza abrangentemente tecnologias estrangeiras avançadas de amostragem e pré-tratamento, e alcançou o nível avançado de dispositivos estrangeiros semelhantes em termos de avanço, aplicabilidade, confiabilidade e segurança.

(2) Próximo da aplicação e alta fiabilidade do sistema

Para assegurar a elevada fiabilidade do sistema, adoptando simultaneamente tecnologias avançadas, foram realizados vários projectos inovadores, em conformidade com as características da aplicação industrial.Por exemplo:, o gabinete de análise do sistema utiliza um sistema de aquecimento elétrico de localização a temperatura constante,que resolve eficazmente o problema do bloqueio causado pelo congelamento da água condensada em tubulações e componentes no inverno. The backflushing cabinet and nitrogen boosting device specially designed for the sintered microporous sampling probe made of stainless steel fiber greatly improve the backflushing effect of the sampling probeCom base no condensador do compressor e na bomba peristáltica para descarga de águas residuais, o programa de controlo para as águas residuais e drenagem foi otimizado.Melhorar eficazmente o efeito das águas residuais e da drenagemUma série de conceitos inovadores asseguram eficazmente a elevada fiabilidade do sistema.

(3) Funções completas e forte operabilidade do sistema

Com base em anos de experiência em aplicações industriais, foram concebidas e implementadas funções do sistema completas, tendo sido alcançado um elevado grau de automação. The system uses an OMRON programmable logic controller (PLC) as the central control unit of the system to complete functions such as automatic internal and external purging of the sampling pipeline and probe of the deviceAlém disso, o controlo do sistema utiliza uma tela de controlo táctil fiável e estável.A boa interface homem-máquina elimina as restrições do modo de controlo tradicional com botões e aumenta a operabilidade do sistema.

(4) Projeto modular e pequeno volume de manutenção do sistema

De acordo com os requisitos do sistema completo, a estrutura do sistema adota a estrutura de um gabinete de análise (ou sala de análise),Realização do projeto modular das unidades funcionais do sistemaIsto não só simplifica a instalação e depuração no local, mas também aumenta eficazmente a fiabilidade do sistema, reduz o volume de manutenção do sistema,e pode concluir o "projeto chave na mão".

Principais indicadores de desempenho técnico do sistema

Faixa de medição: 0,00-15,00% de O2; 0,0-30,0% de H2; (a faixa pode ser personalizada)

00,0100,0% de CO; (Componentes como CO2, CH4 e valor calorífico são opcionais)

Fluxo de gás da amostra: 400 ± 10 ml/min;

Tempo de resposta do sistema: T90<30s (o tubo de amostragem fora do gabinete de análise é <10M);

Precisão de filtragem: < 1 μm;

Saída analógica: 4-20mA;

Saída digital: interface RS232/485, protocolo Modbus/RTU padrão; (opcional)
