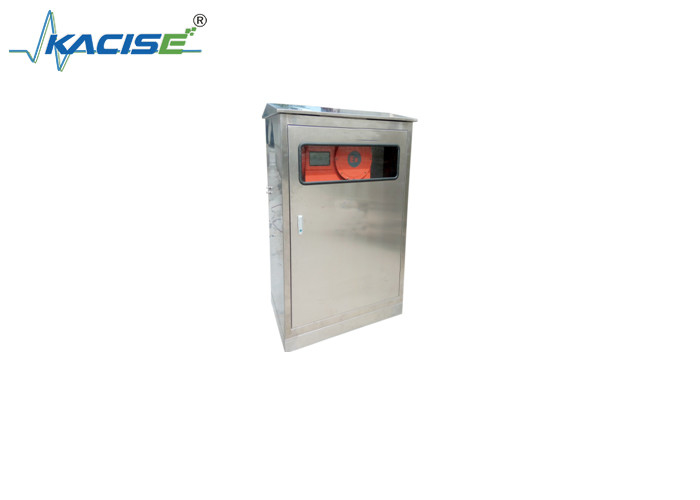

KTG184 Sistema de análise de processos de gás natural Largura 1000 mm × Altura 1700 mm × Profundidade 600 mm para manutenção normal

KTG184 Sistema de análise de processos de gás natural

Introdução

O sistema de análise KTG184 foi especificamente concebido e fabricado para a análise em linha do CO2 e do ponto de orvalho (DP) após a purificação do gás natural.As válvulas do gasoduto são todas de aço inoxidável.. Pode realizar a detecção online do teor de CO2 e do valor DP. O instrumento de CO2 exibe intuitivamente os dados no local. Ao mesmo tempo, emite um sinal de corrente padrão de 4-20mA,que podem ser ligados a um computador, um ecrã ou um gravador remoto que permita o controlo remoto ou a ligação a um sistema de controlo automático para controlo sem supervisão.A interface homem-máquina adota uma tela sensível ao toque de matriz de pontos 320 × 240 com um pequeno ângulo de visãoOs botões de toque e a operação completa do menu chinês tornam-no fácil de entender, simples e confiável.Pode registar o teor de CO2 e o valor do DP em intervalos regularesOs dados armazenados podem chegar a 3,200, e um visor de curva também é fornecido.

O sensor de CO2 deste sistema de detecção utiliza um sensor infravermelho importado, e o sensor de ponto de orvalho usa um sensor de ponto de orvalho Vaisala, que têm um desempenho confiável e uma longa vida útil.O sistema de processamento de sinal adota um sistema de microcomputador inteligente de chip único altamente integrado, incluindo componentes como a conversão analógica-digital, a conversão digital-analógica, a análise e processamento e a saída de funções.com funcionamento geral simples e manutenção conveniente.

Este sistema de detecção adota um sistema de pré-tratamento em vários estágios, incluindo redução de pressão, estabilização de tensão, estabilização de fluxo, filtragem, etc., e está equipado com gás padrão.Os acessórios dos gasodutos são feitos de aço inoxidávelA sua elevada fiabilidade garante que o sistema detecte com precisão e estabilidade os componentes do gás da amostra.

Principais indicadores de desempenho técnico

(1) Faixa de medição: 0-100×10−6 CO2, +20°C~-100°C;

(2) Tempo de resposta do sistema: CO2 T90<30S (O tubo de amostragem fora do gabinete de análise é <3M);

(3) Precisão de filtragem: < 0,1 μm;

(4) sinal de saída: sinal padrão de 4-20 mA;

(5) Ciclo normal de manutenção: pelo menos noventa dias.

(6) Dimensões gerais: 1000 mm (largura) × 1700 mm (altura) × 600 mm (profundidade);

(7) Grau à prova de explosão: ExdIICT6;

(8) Peso: Aproximadamente 120 kg.
