Name: O sensor de alcance a laser KLSA-PN para mapeamento topográfico
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLSA-PN
Price: 5,000.00 USD
Availability: InStock

Para casa > produtos > Sensores a laser >

O sensor de alcance a laser KLSA-PN para mapeamento topográfico

Sensor de alcance a laser de mapeamento topográfico

Sensor de alcance a laser KLSA-PN

Lugar de origem:

China

Marca:

KACISE

Certificação:

Número do modelo:

KLSA-PN

Contacte-nos

Solicite um orçamento

Detalhes do produto

Produção:

RS485/Simulação/PNP/NPN/Relaio/UART

Faixa de medição:

20 m

Frequência de medição:

50- Não.100...250Hz

zona de descoloração:

0.2m

Laser de trabalho:

905nm, Classe 1

Temperatura de funcionamento:

-20 a 50 °C

Destacar:

Sensor de alcance a laser de mapeamento topográfico

Sensor de alcance a laser KLSA-PN

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Detalhes da embalagem

Cada unidade tem uma caixa individual e todas as caixas são embaladas em embalagens padrão ou pedido

Tempo de entrega

5-8 dias úteis

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte

1000 partes/partes por Semana negociável

PRODUTOS CONEXOS

Vídeo

Sensores de alcance a laser da série KLSA Distância máxima de medição 22m Nível de proteção do recinto IP65 para indústria e manufatura

Obtenha o melhor preço

Vídeo

Sensores de alcance a laser da série KLSA Distância máxima de medição 22m Nível de proteção do recinto IP65 para indústria e manufatura

Obtenha o melhor preço

Vídeo

Sensores de alcance a laser da série KLSA Distância máxima de medição 22m Nível de proteção do recinto IP65 para indústria e manufatura

Obtenha o melhor preço

Sensores de alcance a laser da série KLSA para pesquisa e construção de engenharia

Obtenha o melhor preço

Vídeo

Sensor de distância a laser KLSA de alto desempenho ao ar livre

Obtenha o melhor preço

Radar a laser 2D KL2A-25 para veículos não tripulados e navios não tripulados

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

O sensor de alcance a laser KLSA-PN para mapeamento topográfico

Introdução

O sensor de distância a laser é um instrumento de precisão que utiliza a tecnologia a laser para obter a medição de distância sem contacto.posição ou deslocamento do objeto alvo através da emissão de laser e análise do sinal refletidoSuas principais vantagens são alta precisão, longa distância, resposta rápida e capacidade anti-interferência.Eletrónica de consumo e outros domínios.

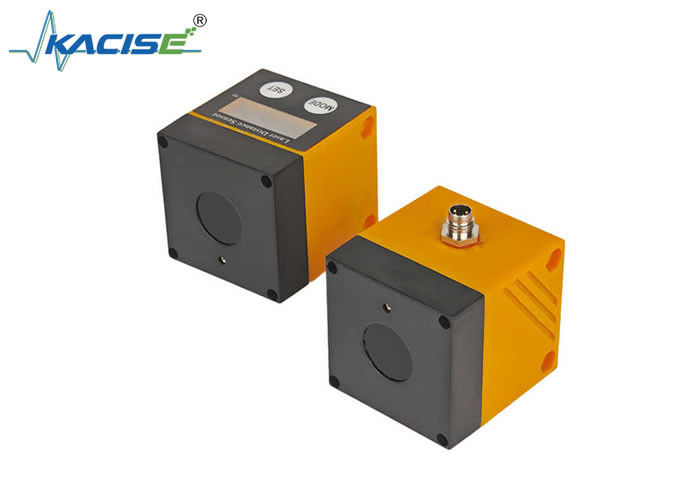

O sensor de alcance a laser KLSA-PN para mapeamento topográfico 0

Características

O dispositivo pode ser usado como um sensor de distância a laser.
O sensor de distância a laser pode medir distâncias entre 0,03 e 22 m.
O dispositivo tem uma supressão de fundo de 22 m.
Os valores medidos são apresentados num indicador de quatro dígitos.
Pode ser emitido sinal RS485 e sinal analógico 4-20mA.
O cliente deve limitar a distância entre o sensor e o fundo a não mais de 22 m. Caso contrário, os valores medidos poderão ser imprecisos.

Especificações técnicas

Parâmetros de desempenho
Faixa de medição	Distância máxima de medição: 22 m
	Em condições de luz forte @100KLux ambiente: 12m
	Sob alvo preto com 10% de refletividade: 20 m
Frequência de medição	100 Hz (regulação de frequência)
Precisão de repetição	±8,0 mm @50~2000 mm
	± 20,0 mm @2000~6000 mm
	± 30,0 mm @6000~2000 mm
Precisão absoluta	± 20,0 mm @ 200 ~ 2000 mm; 20 ~ 200 mm perto da zona cega, grande erro
	± 30,0 mm @2000~6000 mm
	< 1% @6000~2000mm
Detecção de vários alvos	Pico duplo
Compensação de temperatura	- Sim, sim.
Correção da refletividade	Sim, o desvio de alvos de cores diferentes é inferior a 5 mm
Área cega	0.03m
Fonte luminosa
Laser de trabalho	905nm, Classe 1
Campo de visão FOV	< 2°
Tamanho do ponto	Φ3,5cm@1m: Φ11,5cm@5m Φ23cm@10m; Φ50cm@20m
Laser indicador	650-660nm,Classe 2, (CEI 60825-1:2014, EN 60825-1:2014)
Ambiente de trabalho
Temperatura de funcionamento	-20 a 50 °C
Temperatura de armazenamento	-40 a 85°C
Nível de proteção do compartimento	IP65
Parâmetros elétricos
Tensão de funcionamento	DC+9~35V
Corrente de trabalho	107mA@12V indica o funcionamento do laser
	103mA@12V indica laser desligado
Protecção inversa	- Sim, sim.
Isolamento	- Sim, sim.
Duração do laser	Mais de 50000h
Interface de saída
Interface de saída	PNP bidireccional	NPN bidireccional	RS485-Modbus	UART	Relais
	Normalmente aberto/fechado	Normalmente aberto/fechado	4 ~ 20 mA
Carga de corrente máxima de saída do interruptor	100 mA
Carga máxima de saída analógica	250Ω
Botão de exibição
Números do tubo de Nixie	4 bits
Função de botão	Ajuste do valor do interruptor; indicação do interruptor a laser; ajuste do intervalo analógico
Parâmetros mecânicos
Peso	73g+3g (erro de enchimento da cola)
Cássaro	ABS

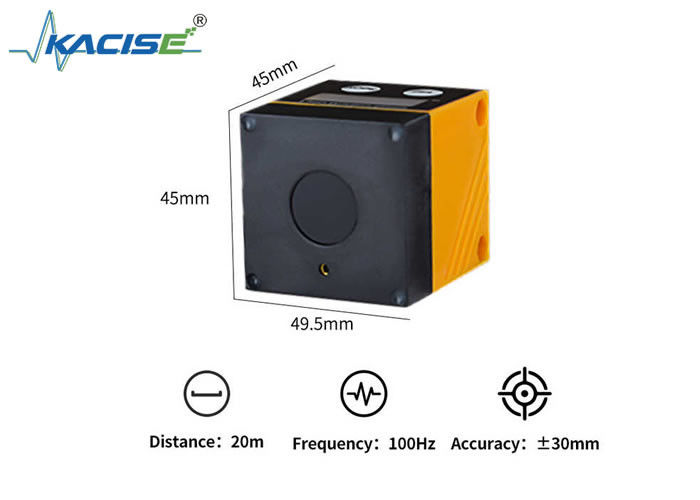

Dimensões	454549,5 mm
Acessórios
Parafusos	M4*55 mm 2
Parâmetros	Opcional
Conexão elétrica	1*M8, cabo de 1 metro de comprimento

Instruções de segurança

Leia este documento antes de instalar o dispositivo e certifique-se de que o produto é adequado para a sua aplicação e não está sujeito a quaisquer restrições.
A utilização indevida ou a utilização do dispositivo para fins diferentes dos especificados podem causar um mau funcionamento do dispositivo ou levar a situações inesperadas durante a utilização.Apenas o pessoal qualificado autorizado pelo operador do dispositivo pode realizar a instalação, ligação elétrica, configurações, funcionamento e manutenção do dispositivo.
Em caso de mau funcionamento do dispositivo, por favor contacte o fabricante.

Função

Função de histerese de saída

[Não.Se o valor medido muda em torno da faixa de detecção, a função de histerese pode manter o estado do interruptor de saída estável

Função de saída da janela

[Fno][Fnc].Configure dois pontos de interrupção para perto e longe.

Desligue o laser.

O sensor pode definir o ponto vermelho para indicar o laser ligado e desligado pressionando o botão.

Instalação

Condições de instalação

O dispositivo deve ser instalado de modo a que o objeto a medir esteja dentro do intervalo de medição de 0.03...22 metros.

O sensor tem uma precisão fixa de 22 m. Não medir objetos num intervalo > 22 m.

O cliente deve também evitar objetos reflectantes na via óptica directa do sensor num intervalo > 22 m. Caso contrário, os valores medidos podem ser imprecisos.

Instalar acessórios

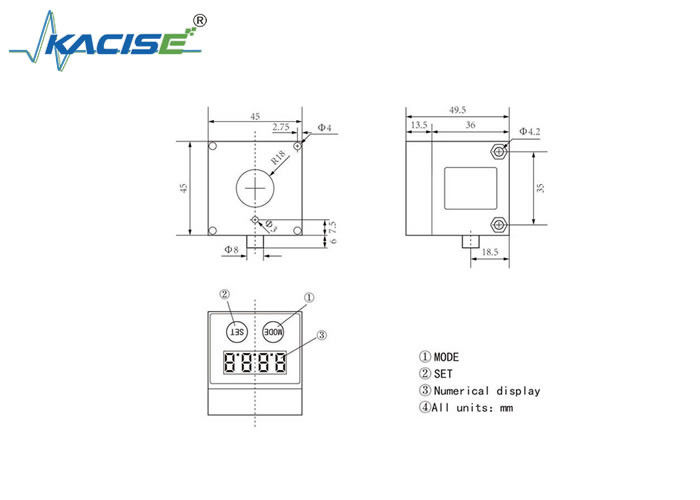

Dimensão

O sensor de alcance a laser KLSA-PN para mapeamento topográfico 3

Definição de cabo

- Não, não.	Cor de linha	KLSA-P/N	KLSA- DA	KLSA- Não.
1	Castanho	VCC, DC9-35V	VCC, DC9~35V	VCC, DC3.3V
2	Negro	GND	GND, terreno analógico	Terra de potência
3	Azul	OUT1	RS485 A	RX
4	Branco	OUT2	RS485 B	TX
5	Cinzento	Nenhum	Saída analógica

Modelo de ordem

Distância	Interface	Modelo
1m	PNP	KLSA-01P
2 m	PNP	KLSA-02P
3 m	PNP	KLSA-03P
4 m	PNP	KLSA-04P
5m	PNP	KLSA-05P
	NPN	KLSA-05N
	RS485/4-20mA	KLSA-05DA
	Relais	KLSA-05R
10 m	PNP	KLSA-10P
	NPN	KLSA-10N
	RS485/4-20mA	KLSA-10DA
	Relais	KLSA-10R
20 m	PNP	KLSA-20P
	NPN	KLSA-20N
	RS485/4-20mA	KLSA-20DA
	Relais	KLSA-20R
	UART TTL	KLSA-20T
