Sensor de distância subaquático KUS-W50 Proteção contra polaridade inversa e área cega de 0,6 m para monitoramento subaquático sem problemas

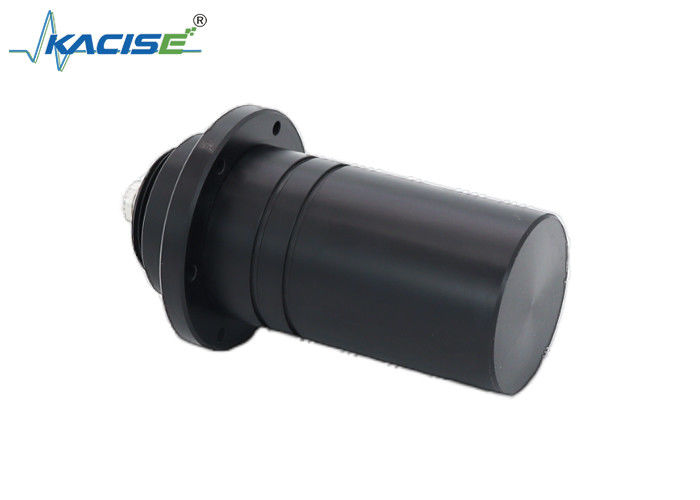

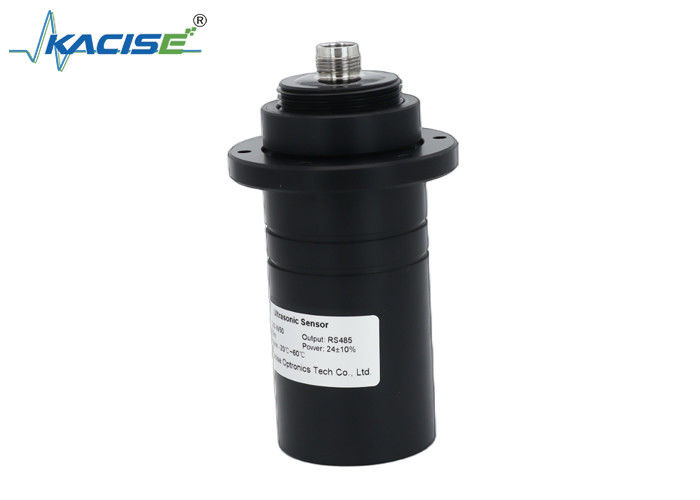

Sensor de distância subaquática KUS-W50

1Introdução

O sensor de alcance ultrassônico subaquático de feixe único é um sensor de alcance de alta resposta projetado com base na arquitetura ARM.

O sensor possui um chip RS485 incorporado para ler dados e configurar parâmetros internos.Os parâmetros internos podem ser modificados através do protocolo ModBus-RTU para ajustar o desempenho do sensor e implementar certas funções.

2Princípio de medição

Durante o processo de medição da distância, o sinal ultra-sônico é emitido pela sonda ultra-sônica, refletido pelo líquido ou outro meio sólido e, em seguida, refletido pela mesma sonda.A diferença de tempo entre a emissão ultrasônica e a recepção é medida para obter a medição do nívelA relação entre a distância de transmissão da onda sonora L, a velocidade do som v e o tempo de transmissão da onda sonora t pode ser expressa pela fórmula:

Fórmula de medição da distância por ultra-som

L: Distância entre a sonda ultra-sônica e a superfície do material medido.

v: Valor da velocidade do som após compensação de temperatura.

t: Tempo de execução da onda sonora no intervalo de medição. Unidade: s

3Características

• Nível de proteção: IP68
• Equipado com comunicação RS485, os dados podem ser lidos e escritos
• A direção, a taxa de transmissão e outros parâmetros correspondentes podem ser modificados através do protocolo ModBus-RTU;
• Tempo de resposta curto
• Compensação de temperatura

4Aplicação

• Detecção da posição e da distância subaquáticas
• Evitar obstáculos e detectar colisões por robôs subaquáticos
• Monitorização do estado do interruptor da porta submarina
• Monitorização do nível da água do reservatório
• Aplicação de embarcações não tripuladas

5Parâmetros técnicos
