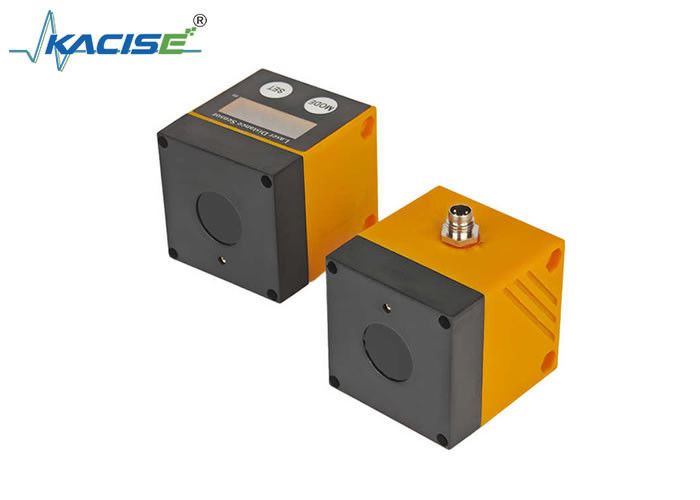

Sensores de alcance a laser da série KLSA para pesquisa e construção de engenharia

Os sensores de alcance a laser da série KLSA para topografia e construção de engenharia.

Introdução

Os sensores de alcance a laser da série KLSA são ferramentas especializadas concebidas para atender às exigências rigorosas da topografia e da construção de engenharia.Estes sensores fornecem alta precisão, medições de distância sem contacto para apoiar tarefas como o planeamento do local, o alinhamento estrutural e o acompanhamento do progresso em ambientes de construção.

Características fundamentais

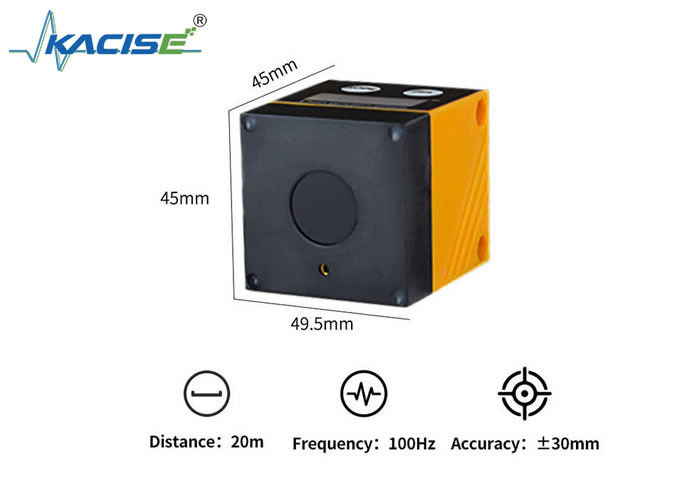

• Medição de precisão: mede com precisão distâncias de 0,03 a 22 metros, com um intervalo de precisão fixo e resolução a nível milimétrico (por exemplo, 1,234m para leituras inferiores a 10m),garantir dados detalhados para as tarefas de levantamento e planejamento.
• Saída de sinal duplo: fornece RS485 (protocolo MODBUS-RTU) para integração digital com software de levantamento e sinais analógicos de 4 ¢ 20mA para transmissão de dados em tempo real para sistemas de controle.
• Supressão de fundo: Filtra reflexos além de 22 metros, minimizando a interferência de estruturas circundantes ou terreno para se concentrar nas medições de alvo.
• Interface configurável pelo utilizador:

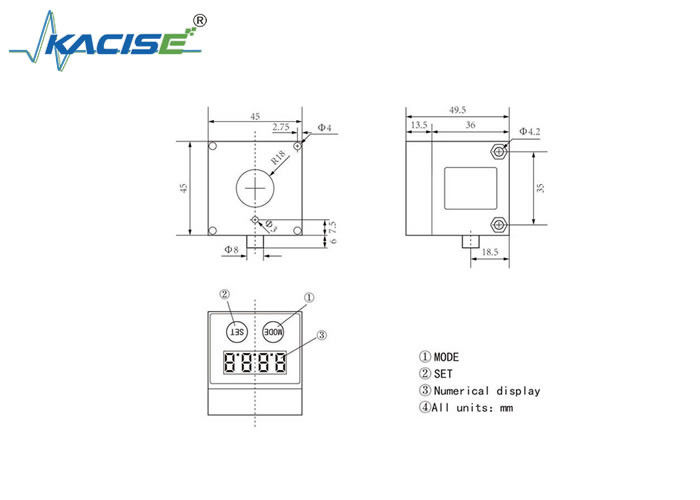

• O ecrã intuitivo de 4 dígitos mostra leituras de distância em tempo real em metros, com comutação automática de unidades (milímetros para < 10 m, centímetros para ≥ 10 m).
• Os botões MODE/SET permitem ajustes no local, tais como o controlo de ligação/desligação a laser (através do menu LAS) e a calibração analógica da faixa (configuração AEP), sem perturbar as medições.
• Funções de histerese e janela (modelo KLSA-PN):
• A função de histerese estabiliza os sinais de saída definindo pontos de interrupção com tolerância de ± 30 mm, ideal para monitorar componentes em movimento em canteiros de obras dinâmicos.
• A função de janela define limiares próximos (nSPx) e distantes (FSPx) para detectar objetos dentro de zonas específicas, apoiando o controle de qualidade para lacunas estruturais ou colocação de materiais.
• Confiabilidade industrial:
• Funciona com fonte de alimentação DC 935V, em conformidade com as normas de segurança EN 50178, e resiste a condições adversas do local com uma construção robusta.
• Requer uma instalação profissional para garantir o cumprimento das normas de segurança e um desempenho óptimo.

Aplicações

• Pesquisa e mapeamento: mede os contornos do terreno, as dimensões dos edifícios e as limpezas da infraestrutura para análise e projeto topográfico.
• Monitorização do local de construção: rastreia deformações estruturais, verifica o alinhamento da formação e verifica os volumes de estoque de material em tempo real.
• Engenharia Civil: Apoia a construção de pontes e túneis monitorando o espaçamento dos componentes, o alinhamento vertical/horizontal e as distâncias de carga.
• Integração de equipamentos: Integra-se com estações totais robóticas, drones ou sistemas de IoT via MODBUS-RTU para coleta automatizada de dados e otimização do fluxo de trabalho.

Especificações técnicas

Comunicação: RS485 isolado com taxas de baud ajustáveis (9600-115200 bps) e verificação CRC16 para transmissão de dados confiável.

Segurança: o controlo de ligação/desligação por laser reduz as interferências visuais durante as inspecções, enquanto os registos de estado de falha (por exemplo, 0000H para alertas de maior alcance) aumentam as capacidades de diagnóstico.

A série KLSA combina precisão, durabilidade e adaptabilidade, tornando-a uma ferramenta indispensável para profissionais em pesquisa e construção de engenharia que exigem confiabilidade,soluções de medição de distâncias em tempo real.
