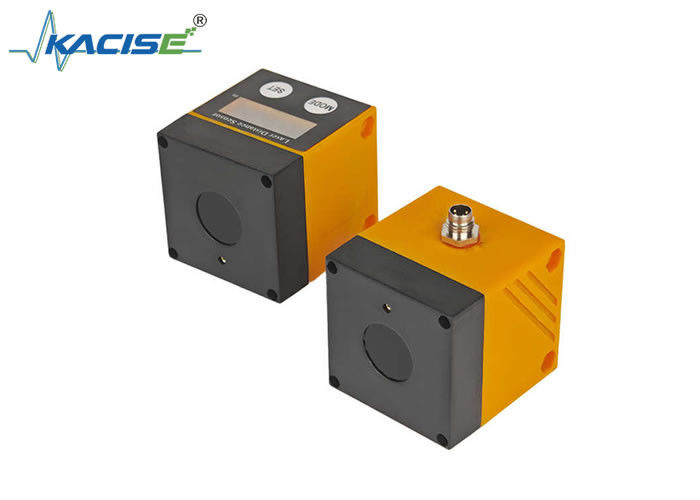

Sensores de alcance a laser da série KLSA Distância máxima de medição 22m Nível de proteção do recinto IP65 para indústria e manufatura

Sensores de alcance a laser da série KLSA para a indústria e a manufatura

Introdução

Os sensores de alcance a laser da série KLSA são soluções avançadas de nível industrial projetadas para atender às necessidades de medição de precisão de aplicações de fabricação e industriais.Aproveitar a tecnologia laser de ponta, estes sensores fornecem medições de distância sem contacto fiáveis, com alta precisão e durabilidade, garantindo uma integração perfeita em linhas de produção automatizadas, sistemas de controlo de qualidade,e monitorização de equipamentos.

Características fundamentais

• Medição de precisão: mede distâncias de 0,03 a 22 metros com precisão fixa, ideal para monitorar a colocação de componentes, lacunas de montagem ou fluxo de materiais em ambientes industriais.
• Saída de sinal duplo: Suporta RS485 (protocolo MODBUS-RTU) para comunicação digital e sinais analógicos de 4 ¢ 20mA, permitindo compatibilidade com PLCs, sistemas SCADA e outros dispositivos de controle industrial.
• Funções de histerese e janela:
• A função de histerese estabiliza os estados do interruptor de saída definindo intervalos de limiar, evitando flutuações do sinal causadas por pequenas variações de distância.
• A função de janela monitora objetos dentro de pontos de comutação próximos e distantes definidos pelo usuário, desencadeando alertas ou ações quando os objetos entram/saem de zonas especificadas.
• Supressão de fundo: Filtra reflexos além de 22 metros, minimizando interferências de máquinas distantes ou desordem ambiental.
• Configurações configuráveis pelo utilizador:

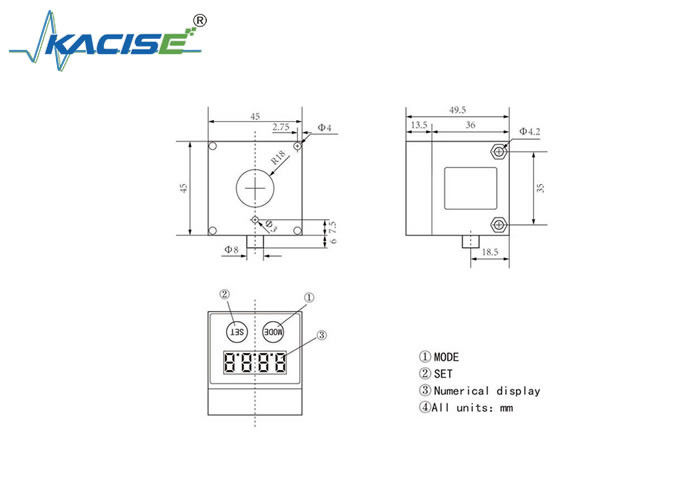

• Display intuitivo de 4 dígitos e comandos de botão (MODE/SET) para o ajuste de parâmetros no local, tais como o estado do laser, os intervalos de saída analógica e as taxas de baud de comunicação (9600-115200 bps).
• Modos de saída programáveis ([Hno/Hnc/Fno/Fnc]) através de configurações de menu, adaptando-se aos diversos requisitos de controlo industrial.
• Projeto industrial:
• Fornecimento de alimentação DC 935V com isolamento, em conformidade com a norma EN 50178 e com as normas de segurança.
• A construção robusta garante a fiabilidade em ambientes adversos, com apoio profissional de instalação e manutenção.

Aplicações

• Automatização da linha de produção: monitora o alinhamento da cinta transportadora, o posicionamento das peças e os movimentos do braço robótico para montagem precisa.
• Controle de qualidade: mede as dimensões dos componentes, as distâncias entre as lacunas ou a espessura do material em tempo real para garantir a conformidade com as especificações.
• Manutenção de equipamentos: detecta o desgaste através da monitorização de espaços livres mecânicos ou deslocamentos estruturais.
• Armazenamento e logística: Otimiza os layouts de armazenamento medindo o espaçamento das prateleiras ou as dimensões da carga para uma utilização eficiente do espaço.

Especificações técnicas

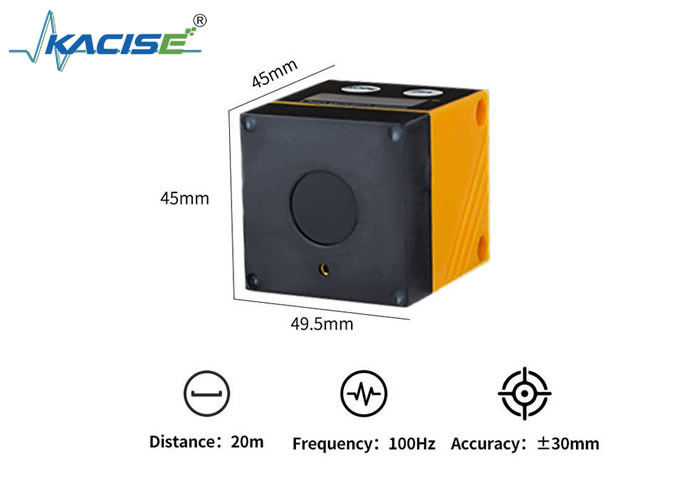

Precisão: fixa no intervalo de 22 m, com desvio de distância ajustável (resolução ± 1 mm).

Comunicação: RS485 isolado com MODBUS-RTU, endereço configurável (0 ′′ 254).

Segurança: requer pessoal qualificado para a instalação; suporta o controlo de ligação/desligação por laser sem afectar a medição.

A série KLSA combina precisão, versatilidade e robustez, tornando-se uma ferramenta essencial para melhorar a eficiência e a confiabilidade nos processos industriais e de fabricação.

Recursos

Instruções de funcionamento do sensor de distância a laser KLSA-DA.pdf

Folha de dados do sensor de distância a laser KLSA.pdf

Instruções de funcionamento do sensor de distância a laser KLSA-PN.pdf
