Transmissor de pressão diferencial da série Dwyer DM-2000 para ar e gases

Transmissor de Pressão Diferencial Dwyer Série DM-2000 para Ar e Gases

Introdução do Produto

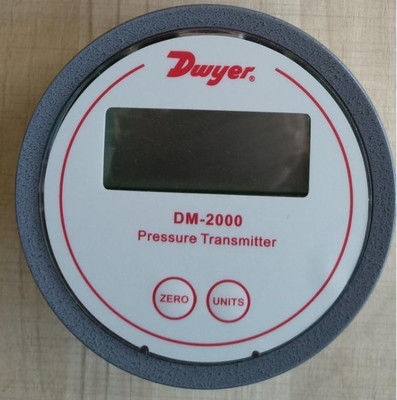

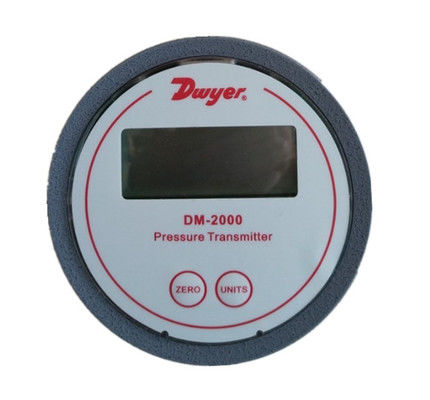

O Transmissor de Pressão Diferencial Dwyer Série DM-2000 foi projetado para medir pressões de ar e gases compatíveis, fornecendo um sinal de saída padrão de 4-20 mA para integração perfeita com sistemas de controle industrial. Sua carcaça é projetada para caber no mesmo recorte de um medidor Magnehelic  padrão, permitindo a adaptação direta. Calibrado de fábrica para faixas de pressão específicas, este transmissor apresenta construção em plástico preenchido com vidro com conexões de pressão integradas para instalação rápida. Ajustes digitais de zero e span por botão simplificam a calibração em campo, enquanto um LCD opcional de 3,5 dígitos exibe os valores do processo em unidades de engenharia selecionáveis, tornando-o ideal para aplicações de monitoramento de HVAC, salas limpas e industriais.

Principais Características

Montagem Compatível com Magnehelic

Substituição direta para medidores Magnehelic  padrão, usando as mesmas dimensões de recorte para fácil adaptação.

Detecção de Pressão Confiável

Mede ar e gases não combustíveis com precisão de ±1% F.E. a 70°F.

Desempenho estável com deriva de ±1% F.E. por ano.

Calibração Fácil de Usar

Ajustes digitais de zero/span por botão substituem os potenciômetros tradicionais para ajuste de precisão.

Unidades de engenharia selecionáveis em campo (4-6 opções) por meio de um único botão.

Visor Visual Opcional

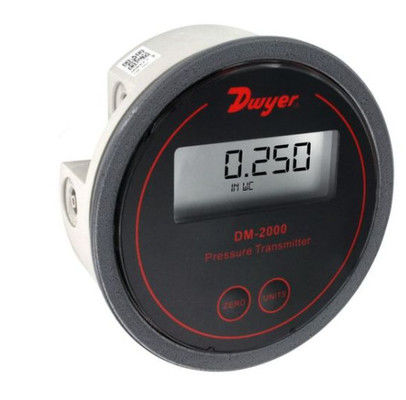

LCD de 3,5 dígitos (0,7" de altura) mostra os valores de pressão em tempo real em psi, inH₂O, mmH₂O, kPa, mbar ou Pa.

Construção Robusta

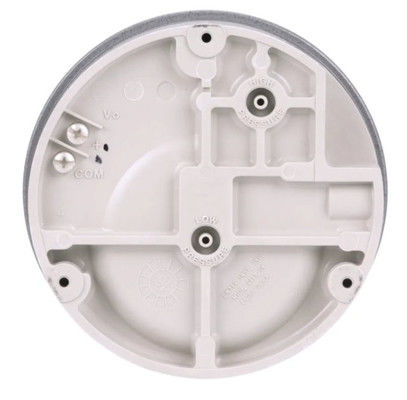

Carcaça de plástico preenchido com vidro com conexões de tubulação de 1/8" I.D. integradas para durabilidade.

Suporta limites de pressão de 10 psig (0,69 bar) e temperaturas de operação de -6,67°C a 48,9°C.

Compatibilidade Industrial

Fonte de alimentação de 2 fios de 10-35 VCC com saída de 4-20 mA, suportando até 1250 ohms de resistência de loop.

Bloco de terminais tipo parafuso para conexões elétricas seguras.

Especificações do Dwyer Série DM2000
Serviço: Ar e gases compatíveis não combustíveis.
Materiais Molhados: Consulte a Fábrica.
Precisão: ±1% F.E. a 70°F.
Estabilidade: +1% F.E./ano.
Limites de Temperatura: 20 a 120°F (-6,67 a 48,9°C).
Limites de Pressão: 10 psig (0,69 bar).
Efeito Térmico: ±0,055% F.E./°F (0,099% F.E./°C).
Requisitos de Alimentação: 10-35 VCC (2 fios).
Sinal de Saída: 4 a 20 mA.
Ajustes de Zero e Span: Zero e span por botão digital.
Resistência de Loop: CC: 0-1250 ohms no máximo.
Consumo de Corrente: CC: 38 mA no máximo.
Conexões Elétricas: Bloco de terminais tipo parafuso. Visor: LCD de 3,5 dígitos, 0,7″ de altura.
Conexões do Processo: Tubulação de 1/8″ I.D.
Orientação de Montagem: Vertical.
Peso: 4,8 oz (136 g).
O Transmissor de Pressão Diferencial Dwyer Série DM2000 detecta a pressão do ar e gases compatíveis e envia um sinal de saída padrão de 4-20 mA. A carcaça do DM2000 é projetada especificamente para ser montada no mesmo recorte de diâmetro que um medidor Magnehelic® padrão. Uma ampla gama de modelos está disponível calibrada de fábrica para faixas específicas.

As conexões de pressão são inerentes à carcaça moldada de plástico preenchido com vidro, tornando a instalação rápida e fácil. Zero e span por botão digital simplificam a calibração em relação aos turn-potenciômetros típicos. Um LCD opcional de 3,5 dígitos mostra as unidades de processo e engenharia. Um único botão permite a seleção em campo de 4 a 6 unidades de engenharia, dependendo da faixa.
