Introdução ao produto

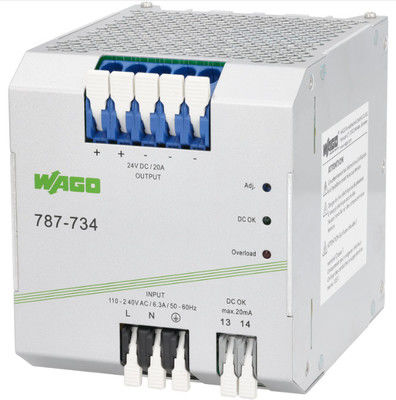

O WAGO 787-734 é uma fonte de alimentação de modo comutado de alto desempenho projetada para aplicações industriais, oferecendo uma saída estável de 24 VDC a 20 A (480 W) com regulação de tensão precisa.Projetados para a fiabilidade dos gabinetes de controlo, apresenta arrefecimento por convecção natural para montagem horizontal, terminação sem ferramentas através de blocos terminais de PCB acionados por alavanca,e isolamento elétrico compatível com o SELV (UL 60950-1) e o PELV (EN 60204)A fonte de alimentação suporta uma ampla gama de entrada (85264 VAC/130373 VDC), garante uma ondulação baixa (< 100 mV) e inclui um contato DC OK para monitorização do sistema.

Características do produto

Especificações de potência:

Saída: 24 VDC (ajustável 22 ∼ 28 V), 20 A, 480 W.

Input: 85264 VAC ou 130373 VDC, 1 fase, 4763 Hz (0 Hz compatíveis).

Eficiência: Fator de potência ≥ 0,94 (230 VAC) / ≥ 0,98 (115 VAC) com PFC ativo.

Desempenho e protecção:

Precisão: desvio de controlo ≤ 1%, ondulação residual ≤ 100 mV (pico a pico).

Manuseio de sobrecarga: modo de potência constante (1,15×1,4x corrente nominal), desligamento de curto-circuito com reinicialização automática.

Estabilidade transitória: ≥ 20 ms a 230 VAC.

Projeto e instalação:

Refrigeração: convecção natural quando montada horizontalmente.

Terminação: blocos terminais de PCB acionados por alavanca, livres de ferramentas, para fiação rápida.

Instalação: conceção encapsulada para utilização no gabinete de controlo.

Segurança e conformidade eléctrica:

Isolamento: SELV (UL 60950-1), PELV (EN 60204).

Corrente de entrada: ≤ 30 A; corrente de descarga ≤ 2 mA.

Monitorização e Conectividade:

Contato DC OK: sinal de comutação livre de rebotes através de optoacoplador para indicação do estado do sistema.

Ambiental e Físico:

Dimensões: 6,00 mm2 (ver folha de dados para saber o tamanho exacto).

Função: Adequado para ambientes industriais com controlo estável da temperatura.
