Koso EPB801 Posicionador de válvula elétrica para posicionamento preciso

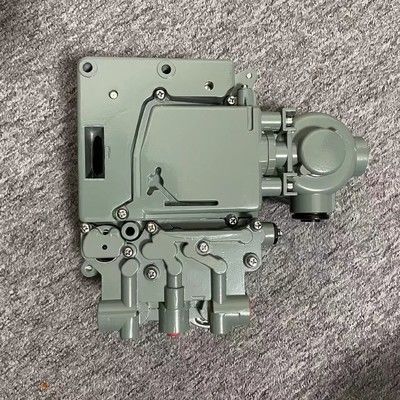

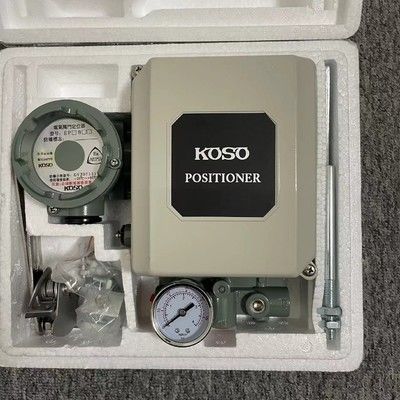

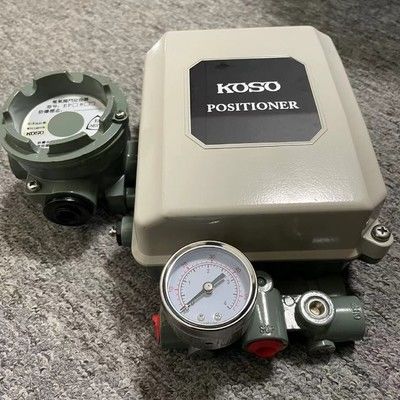

Posicionador de Válvula Elétrico Koso EPB801

Introdução do Produto

O Posicionador de Válvula Elétrico Koso EPB801 é um acessório crucial para válvulas de controle pneumático, projetado para regular com precisão a posição da válvula em processos industriais. Ele recebe um sinal de entrada de 4–20 mA CC de um controlador e o converte em uma saída pneumática para acionar a válvula, enquanto o feedback mecânico da haste da válvula garante o rastreamento preciso da posição. O posicionador envia sinais elétricos para o sistema superior para monitoramento em tempo real, tornando-o essencial para sistemas de controle de malha fechada. Com uma carcaça robusta de liga de alumínio e múltiplas classificações à prova de explosão, ele se adapta a diversos ambientes industriais de -20°C a 80°C.

Características do Produto

Controle e Feedback de Precisão:

Sinal de Entrada: Padrão 4–20 mA CC (faixas divididas: 4–12 mA/12–20 mA/10–50 mA para modelos EP-15/17/25/27).

Feedback Mecânico: O deslocamento da haste é convertido em sinais elétricos para monitoramento do sistema em tempo real.

Compatibilidade Versátil do Atuador:

Curso Reto: 12–100 mm; Curso Angular: 0–90 graus.

Adaptável a atuadores pequenos/grandes por meio de estratégias de controle de carga e ajustes do mecanismo de came.

Desempenho Pneumático:

Pressão da Fonte de Gás: 0,14–0,16 MPa ou 0,17–0,50 MPa.

Consumo de Gás: 5 NL/min a 0,4 MPa; o design do amplificador de baixa potência reduz o consumo de energia.

Precisão e Confiabilidade:

Folga: <1%; Zona Morta: <0,4% para posicionamento preciso da válvula.

Características de Saída: Linear (configurável para abertura rápida, porcentagem, etc., por meio do mecanismo de came).

Recursos Ambientais e de Segurança:

Faixa de Temperatura: À prova de chamas: -20°C–60°C; Padrão: -40°C–80°C.

Tipos à prova de explosão: Modelos à prova de chamas e comuns disponíveis.

Proteção IP: Adequado para ambientes agressivos com ≤90% de umidade relativa.

Design e Instalação:

Carcaça: Liga de alumínio (peso: 3,5 kg).

Conexão de Ar: Rosca ZG1/4 para fácil integração pneumática.

Conversão do Amplificador: Alterna facilmente entre ação positiva/negativa para atuadores de ação simples.

Parâmetros técnicos e desempenho:

Sinal de entrada: Padrão: 4-20 MADC.

Dividido: 4-12 MADC 12-20 MADC 10-50 MADC (ep-15.17. EP-25.27.) ...

Impedância de entrada: 250 Euro (4-20 MADC)100 Euro (10-50 MADC).

Curso nominal: curso reto: 12... 100 mm, Ângulo: 0-90 graus ...

Pressão da fonte de gás: 0,14-0,16 mpa 0,17-0,50 mpa.

Consumo de gás: 5NL/min (quando a pressão do gás é 0,4 MPa) ...

Folga: menos de 1% zona morta: menos de 0,4% .

Características de saída: linear (pode ser alterado para abertura rápida, como características percentuais) ...

Temperatura ambiente: Tipo à prova de chamas -20-+ 60℃ tipo normal -40-+ 80℃

Umidade relativa: não mais que 90% ...

Tipo à prova de explosão: tipo à prova de chamas, tipo comum. Interface da fonte de ar ZG1/4 ...

Material da caixa: liga de alumínio. Peso: 3,5 kg

Características do posicionador de válvula da série EPB800:

Aplicar a atuadores de pequena e grande capacidade: adotar a política de mísseis de controle de carga, selecionar a política de mísseis correspondente pode obter o posicionador adequado para o atuador.

o consumo de gás é pequeno: o consumo de energia do amplificador é pequeno, a capacidade é grande.

As características de saída podem ser selecionadas: como existe um mecanismo de came no mecanismo de feedback, as características de saída diferentes das padrão podem ser selecionadas.

4 vários modelos correspondentes ao modo de feedback: desde que a substituição do dispositivo de came, pode ser usado para o seguinte atuador correspondente.

* atuador de curso direto: padrão-------------EPB8O1 * Atuador de curso angular: Padrão----. EPB8 02, facilmente convertido em amplificador de reação: quando um atuador de ação única requer controle de reação, um amplificador de ação positiva pode ser facilmente convertido em um amplificador de ação negativa.
