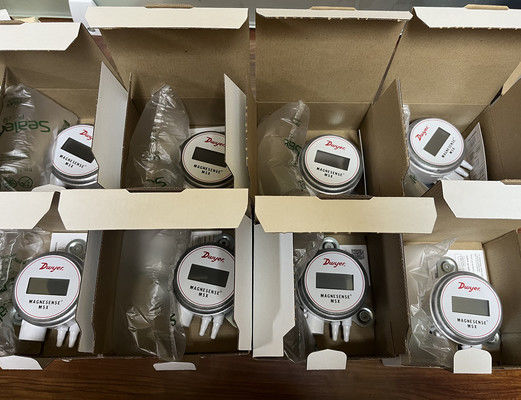

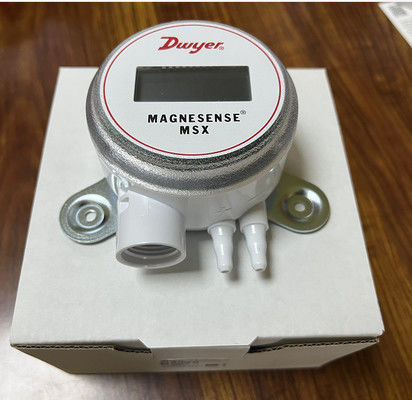

Transmissor de Pressão Dwyer MSX Pro (Modelo: MSX-20W-PA)
Introdução do Produto
O Transmissor de Pressão Dwyer MSX Pro (MSX-20W-PA) é um sensor de pressão diferencial Magnesense versátil, projetado para aplicações de controle predial, monitorando pressão diferencial, velocidade do ar e vazão volumétrica. Construído sobre a estabilidade da série MS2 Magnesense II, simplifica a configuração com 32 faixas de pressão selecionáveis (Pa, mm c.a., pol c.a.) em modos unidirecional/bidirecional. O transmissor oferece saídas de pressão ou velocidade lineares com extração de raiz quadrada para cálculos de vazão, sinais duplos de tensão/miliamperes para controle e verificação, e um LCD rotativo de 4 dígitos para fácil leitura. Adequado para ar e gases não combustíveis, atende às classificações UL94 V-0 e plenum para segurança.
Características do Produto
Capacidade de Medição de Precisão:
Monitora pressão diferencial, velocidade do ar e vazão volumétrica em sistemas prediais.
Precisão de ±1% FSO para leituras confiáveis em 32 faixas de pressão (Pa, mm c.a., pol c.a.).
Modos de Saída Configuráveis:
Saída de pressão linear ou saída de velocidade com extração de raiz quadrada para cálculo de vazão.
Sinais duplos: 4–20 mA (2 fios) e 0–10 V/0–5 V selecionável (3 fios) para controle e verificação de sinal.
Instalação e Operação Flexíveis:
Entrada de alimentação de 10–36 VCC (2 fios) ou 17–36 VCC/21,6–33 VCA (3 fios).

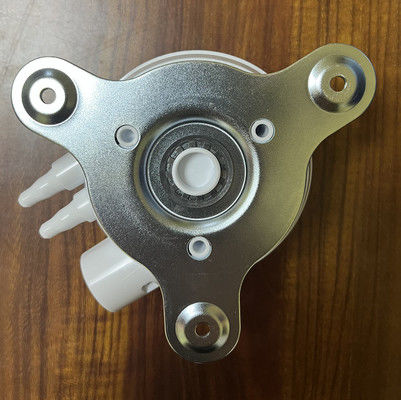

Entrada elétrica com rosca de 1/2" NPS e montagem independente da orientação.
Interface Amigável:

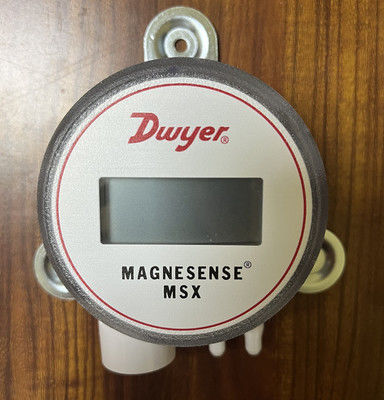

LCD de 4 dígitos com display rotativo de 180° para visibilidade ideal em qualquer instalação.
Bloco de terminais sem ferramentas opcional para fiação rápida.
Classificações de Segurança e Meio Ambiente:
Classificação de incêndio UL94 V-0 e materiais com classificação plenum para ambientes perigosos.
Limites de pressão: Até 3,6 psi (operação) e 6 psi (explosão) para faixas selecionadas.
Versatilidade de Aplicação:
Ideal para monitoramento de filtros, controle de pressão de sala limpa, pressão estática de dutos e fluxo de ar do sistema VAV.
Especificações Elétricas:
Resistência do loop de saída de corrente: 0–1250 Ω máx; saída de tensão: min. 1 kΩ de resistência de carga.
| Nome do produto |
Transmissor de Pressão |
| Serviço |
Ar e gases compatíveis não combustíveis |
| Precisão |
±1% FSO |
| Requisitos de Alimentação |
10-36 VCC (2 fios), 17-36 VCC ou 21,6-33 VCA isolado (3 fios) |
| Sinais de Saída |
4-20 mA (2 fios); 0-10 V ou 0-5 V selecionável (3 fios). |
| Entrada Elétrica |
Rosca de 1/2" NPS |
| Display |
LCD de 4 dígitos. |
| Orientação de Montagem |
Medição do sensor de pressão não afetada pela orientação |
