Introdução ao produto

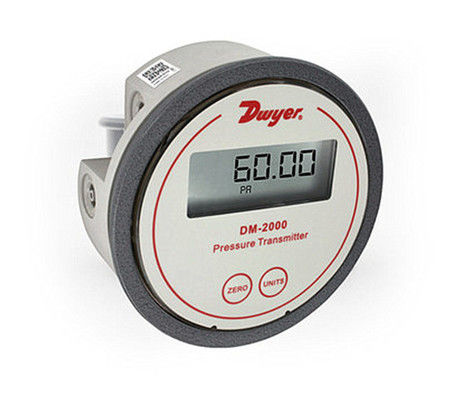

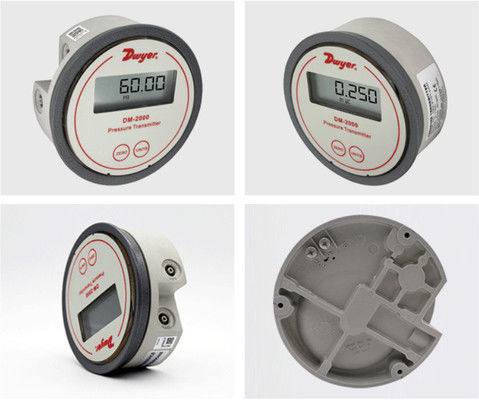

O transmissor de pressão diferencial da série DM-2000 da Dwyer foi concebido para monitorizar a pressão do ar e dos gases compatíveis,que fornece um sinal de saída padrão de 4 ′ 20 mA para integração perfeita com sistemas de controlo industriaisA sua carcaça é projetada com precisão para caber no mesmo diâmetro do calibre Magnehelic® padrão, permitindo a substituição e a atualização do sistema sem esforço.Calibrado em fábrica numa ampla gama de comprimentos de pressão, incluindo modelos com 3O transmissor combina tempos de resposta rápidos com ajustes digitais fáceis de usar, eliminando a necessidade de calibrações tradicionais do potencialómetro.A caixa moldada de plástico cheia de vidro incorpora conexões de pressão inerentes para instalação rápida, enquanto as unidades de engenharia selecionáveis em campo (4 ̊6 opções, dependendo da faixa) aumentam a versatilidade para diversas aplicações.

Características do produto

Precisão e estabilidade:

± 1% de precisão de FS a 70°F (21°C); estabilidade a longo prazo de ± 1% de FS/ano.

Efeito térmico: ±0,055% FS/°F (0,099% FS/°C) para um desempenho fiável em todas as temperaturas.

Saída e Potência:

O sinal de saída padrão de 420 mA é compatível com 1035 VDC (sistema de 2 fios).

Resistência do circuito: até 1250 Ω; consumo de corrente: 38 mA max para uma operação eficiente.

Exibição e unidades:

Display LCD opcional de 3,5 dígitos (0,7" de altura) para visualização de pressão em tempo real.

Unidades de engenharia selecionáveis em campo (por exemplo, em w.c., Pa, mbar, kPa, psi) com base na gama de modelos.

Construção e instalação:

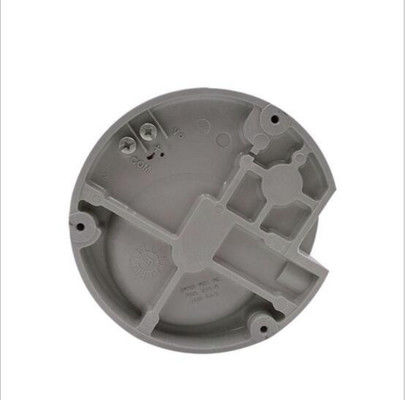

Casas moldadas de plástico de vidro com conexões de pressão integradas para instalação rápida.

Conexões de processo: tubos ID de 1/8"; orientação de montagem vertical corresponde aos sistemas legados.

Design compacto: pesa 4,8 oz (136 g) para instalações de economia de espaço.

Especificações ambientais:

Intervalo de temperatura: 20 ̊120°F (-6,67 ̊48,9°C); limite de pressão: 10 psig (0,69 bar).

Adequado para ar e gases não combustíveis; calibração NIST disponível através do configurador do produto.

Calibração e Personalização:

Ajustes digitais do botão de zero e do comprimento para calibração de campo sem ferramentas.

Diversas gamas calibradas em fábrica (por exemplo, de 0,1" de comprimento até 5" de comprimento) e modelos bidirecionais (por exemplo, ± 0,25" de comprimento) para necessidades especializadas.
