Yokogawa ZR22G Analisador de Umidade e Oxigênio Zircônia Saída 4-20mA
| Atributo |
Valor |
| Sinal de Saída |
4-20MA |
| Entrada de Contato |
Dois Pontos |
| Fonte de Alimentação |
85 a 264 V CA; 45 a 66 Hz |
| Faixa de Medição |
0,01 a 100 Vol% O2 |
| Destaque |
Analisador de Oxigênio Zircônia Zr22g, Analisador de Oxigênio Zircônia de Canal Único, Analisador de Umidade e Oxigênio Zircônia |
Analisador de Oxigênio e Umidade Zircônia de Canal Único Yokogawa

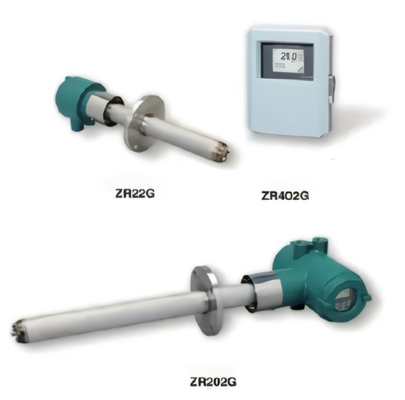

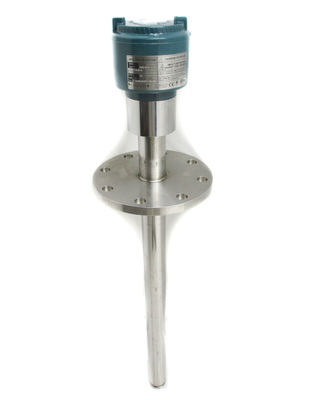

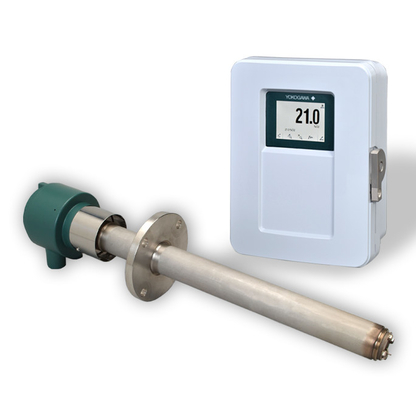

Este analisador é composto por uma sonda e um conversor, e funciona como um Analisador de Oxigênio Zircônia e um Analisador de Umidade de Alta Temperatura.
Introdução do Produto
Como um Analisador de Oxigênio Zircônia, é altamente adequado para monitorar a concentração de oxigênio em gases de combustão de caldeiras grandes ou pequenas, várias fornalhas industriais e dispositivos de combustão. Ele também desempenha um papel no controle da combustão com baixo teor de oxigênio.
Como um Analisador de Umidade de Alta Temperatura Zircônia (do tipo separado), é usado para medição contínua da umidade de gases quentes em secadores que dependem de aquecedores elétricos ou gás quente como fonte de calor. Além disso, encontra aplicação em uma variedade de processos de fabricação envolvendo umidificadores e secadores, auxiliando na medição e controle da umidade para aumentar a produtividade nesses campos.
Cenários de aplicação específicos incluem:
Para Analisador de Oxigênio Zircônia: Caldeiras de grande, médio ou pequeno porte (usadas para energia elétrica, óleo pesado, gás, carvão, etc.) e várias fornalhas industriais (como fornos de aquecimento de óleo/aço, fornos de carvão, etc.).
Para Analisador de Umidade de Alta Temperatura Zircônia: O processo de coloração em fábricas têxteis, o processo de cura a vapor para produtos de concreto, vários processos de fabricação e secagem de materiais de construção, madeira, alimentos, etc., e vários processos de fabricação e umidificação de produtos alimentícios.
Características do Produto
- O conversor ZR802G é equipado com um display digital que mostra não apenas a concentração de oxigênio, mas também a temperatura da célula e a fem da célula.
- Ele inclui uma Interface Homem-Máquina (IHM) com uma operação de tela sensível ao toque fácil de usar, tornando a operação mais conveniente.
- Possui funções duplas, servindo como analisador de oxigênio e analisador de umidade de alta temperatura, atendendo a diversas necessidades de medição.
- Os Analisadores de Umidade de Alta Temperatura Zircônia do tipo separado podem medir continuamente a umidade de gases quentes, o que é benéfico para melhorar a produtividade em campos de aplicação relevantes.
Parâmetros do Produto
Especificações Técnicas em Resumo
| Objeto de Medição |
Analisador de oxigênio: Concentração de oxigênio em gases de exaustão de combustão e gases mistos
Analisador de Umidade: Vapor de água (em vol%) em gases mistos (ar e vapor de água) |
| Sistema de Medição |
Sistema Zircônia (Detector ZR22G) |
| Faixa de Medição |
O2: 0,01-100 vol%
H2O: 0-100 vol%
Relação de mistura: 0-1,000 kg/kg |
| Comunicação Digital |
HART7 (AO1, 250 a 550 Ω)
Ethernet (Modbus TCP)
RS-485 (Modbus RTU) |
| Repetibilidade |
O2: ± 0,5% F.E. (0 a 5 vol% O2 ou mais e menos de 0 a 25 vol% O2)
O2: ± 1% F.E. (0 a 25 vol% O2 ou mais e até 0 a 100 vol% O2)
H2O: ± 1 vol%H2O (Pressão do gás amostra 2 kPa ou menos) |
| Linearidade |
O2: ± 1% F.E. (0 a 5 vol% O2 ou mais e menos de 0 a 25 vol% O2)
O2: ± 3% F.E. (0 a 25 vol% O2 ou mais e menos de 0 a 50 vol% O2)
O2: ± 5% F.E. (0 a 50 vol% O2 ou mais e até 0 a 100 vol% O2)
H2O: ± 2 vol%H2O (pressão do gás amostra: dentro de ± 0,49 kPa)
H2O: ± 3 vol%H2O (pressão do gás amostra: 2 kPa ou menos) |
| Deriva |
O2: Zero e span ± 2% F.E. /mês
H2O: Zero e span ± 3 vol%H2O /mês |
| Tempo de Resposta |
Resposta de 90% em 5 segundos. |
