Name: Honeywell Modelo S (Número da peça: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: Modelo S.
Price: 152.00 USD
Availability: InStock

Para casa > produtos > Sensor de pressão de precisão >

Honeywell Modelo S (Número da peça: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Sensor de pressão de precisão Honeywell

Sensor de pressão Honeywell Modelo S

Sensor de pressão com garantia

Marca:

Honeywell

Certificação:

Número do modelo:

Modelo S.

Contacte-nos

Solicite um orçamento

Honeywell Modelo S (Número da peça: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Detalhes do produto

Diafragma molhado:

10e. Ícone X-750

Choque e vibração:

44a. Resistência a choques e vibrações

Precisão:

1,0% da escala completa6

Não linearidade e histerese:

1,0% da escala completa2

Destacar:

Sensor de pressão de precisão Honeywell

Sensor de pressão Honeywell Modelo S

Sensor de pressão com garantia

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Detalhes da embalagem

Cada unidade possui caixa individual e todas as caixas são embaladas em pacotes padrão ou solicitaçõ

Tempo de entrega

5-8 dias de trabalho

Habilidade da fonte

1000 peças/peças por semana negociável

PRODUTOS CONEXOS

Transdutor de pressão com união de asa e martelo da série Honeywell 434/435/437 (Número da peça: 060-F827-02/060-P187-04)

Obtenha o melhor preço

Honeywell Modelo 437 Sensor de pressão de precisão com 9 Vdc a 28 Vdc Voltagem de alimentação Assemblagem de aço inoxidável e Inconel X-750 Diafragma hidratado ((Part Number:BP437)

Obtenha o melhor preço

Honeywell Modelo S (Número da peça: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Obtenha o melhor preço

Honeywell Modelo TJE Médio ((Número da Parte: 060-0741-08TJD)

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

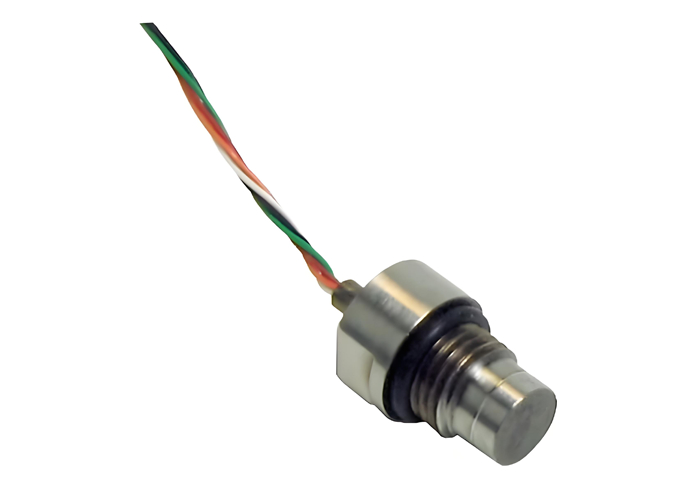

Transdutores de Pressão Modelo S da Honeywell (Números de Peça: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Os transdutores de pressão subminiatura Modelo S da Honeywell medem com precisão faixas de pressão de 100 psi a 15.000 psi com uma precisão de 1% da escala total. Estes transdutores apenas para medição de pressão (gauge) apresentam uma alta frequência natural e utilizam um diafragma nivelado fabricado em aço inoxidável 17-4 PH.

A compensação de temperatura é alcançada através de componentes sensíveis à temperatura dentro dos transdutores. Cada unidade inclui uma pequena placa de circuito de balanceamento elétrico zero no fio condutor (aproximadamente 1 pol x 0,087 pol de espessura) que não requer condições de temperatura correspondentes com o transdutor. Todos os transdutores apresentam quatro medidores de tensão colados ativos dispostos em uma configuração de ponte de Wheatstone.

Principais Características

Faixa de medição de 100 psi a 15000 psi
Design de montagem nivelada sem volume morto interno
Resposta de alta frequência
Sinal de saída mV/V
Precisão de 1%
Aprovado pela CE
Material molhado em aço inoxidável 17-4 PH

Aplicações Industriais

Energia
Logística e Armazenagem
Manufatura

Números de Peça

Número da Peça	Descrição
060-1542-01G	BP357BR, 1A, 2U, 5E, 6AM:MODELO S, 100 PSI
060-1542-02G	BP357CJ, 1A, 2U, 5E, 6AM:MODELO S, 150 PSI
060-1542-13G	Modelo S Subminiatura; Transdutor de Pressão com Diafragma Nivelado; 100 psi a 15.000 psi; Design de Montagem Nivelada; Aço Inoxidável 17-4 PH, Material Molhado; Alta Frequência; Saída mV/V; Precisão de 1%
060-1542-15G	Modelo S Subminiatura; Transdutor de Pressão com Diafragma Nivelado; 100 psi a 15.000 psi; Design de Montagem Nivelada; Aço Inoxidável 17-4 PH, Material Molhado; Alta Frequência; Saída mV/V; Precisão de 1%

Especificações de Desempenho

Característica	Medida
Faixas de pressão (rosca 3/8-24 UNF)	100, 150, 200, 300, 500, 750, 1000, 1500, 2000, 3000, 5000, 7500, 10000, 15000 psig
Faixas de pressão (rosca 7/16-20 UNF)	150, 300, 750, 1500, 7500, 15000 psig
Precisão	1,0% da escala total
Não linearidade e histerese	1,0% da escala total
Não repetibilidade	±0,15% da escala total
Saída	2 mV/V
Resolução	Infinita

Especificações Ambientais

Característica	Medida
Temperatura, operação	-54°C a 149°C [-65°F a 300°F]
Temperatura, compensada	16°C a 71°C [60°F a 160°F]
Efeito da temperatura, zero	0,01% da escala total/°F
Efeito da temperatura, span	0,02% da leitura/°F

Especificações Elétricas

Característica	Medida
Tipo de medidor de tensão	Foil colado
Excitação (calibração)	5 Vdc
Excitação (aceitável)	Até 5 Vdc ou (Vac)
Resistência de isolamento	5000 mOhm @ 50 Vdc
Resistência da ponte	350 ohm
Dados de calibração shunt	Incluído
Terminação elétrica (padrão)	Quatro fios torcidos (1,83 m [5 pés]) com placa de balanceamento externa

Especificações Mecânicas

Característica	Medida
Mídia	Gases, líquidos compatíveis com as peças molhadas
Sobrecarga, segura	50% acima da capacidade
Sobrecarga, ruptura	400% da escala total
Volume morto	Nivelado
Material das peças molhadas	Aço inoxidável 17-4 PH
Peso	2 oz
Material da caixa	Aço inoxidável

Códigos de Faixa

Código de Faixa	Faixas Disponíveis
BR	100 psig
CJ	150 psig
CL	200 psig
CP	300 psig
CR	500 psig
CT	750 psig
CV	1000 psig
DJ	1500 psig
DL	2000 psig
DN	3000 psig
DR	5000 psig
DT	7500 psig
DV	10000 psig
EJ	15000 psig

Códigos de Opção

Muitas combinações de faixa/opção estão disponíveis em nossos programas de fabricação de envio rápido e rastreamento rápido. Consulte TMsensor-ship para obter listagens atualizadas.

Opção	Descrição
Compensação de temperatura	Múltiplas faixas disponíveis de -65°F a 400°F
Amplificadores internos	Unamp., saída mV/V
Portas de pressão	3/8-24 UNF ou 7/16-20 UNF (BP358)
Terminação elétrica	Várias opções, incluindo fios torcidos, conectores microtec e tipos especiais de cabos
Calibração especial	Calibração de 10 ou 20 pontos disponível
Diafragma molhado	Opção Iconel X-750 disponível
Choque e vibração	Opção de resistência a choque e vibração disponível
