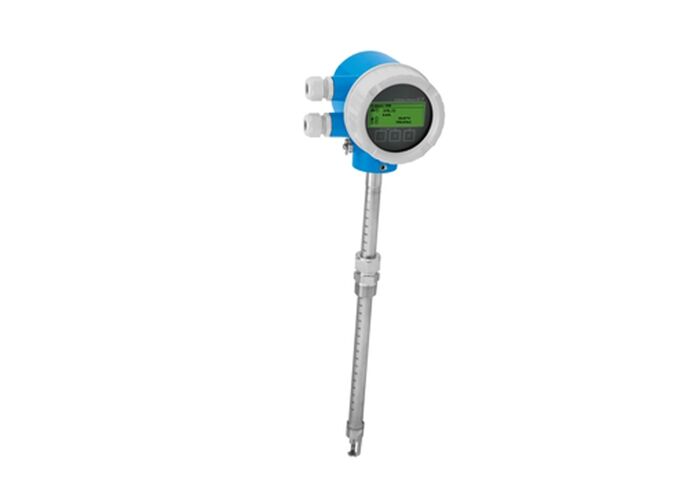

Fluxímetro de massa térmica de prolina B 150
O medidor de caudal para medição e fácil monitorização de gases de utilidade pública, adequado para ar, nitrogênio, dióxido de carbono e argônio em tubulações circulares ou canais retangulares.
Área de aplicação
A versão de inserção B 150 de massa t é adequada para grandes tubulações ou condutos de ventilação retangulares.Este dispositivo de tendência é ideal para aplicações de sub-meterização com tecnologia de 4 fios contidos dentro de uma caixa de alumínio compacto robusto.
Principais benefícios
- Apto para ar, nitrogénio, dióxido de carbono e argônio em tubulações circulares ou canalizações retangulares
- Monitoramento óptimo do processo - medição fácil mesmo a baixas pressões e velocidades de fluxo
- Medição rentável - instalação fácil, perda de pressão insignificante e livre de manutenção
- Tendências de fluxo fiáveis - medição multivariável
- Acompanhamento rápido e eficiente - menus de operação guiados
- Alta disponibilidade das instalações - auto-diagnóstico e monitorização de erros
- Recuperação automática de dados para manutenção
Especificações técnicas
Princípio de medição
Medição do caudal térmico de massa
Variaveis medidos
Fluxo de massa, temperatura, fluxo de volume corrigido, fluxo de volume do FAD
Especificações de desempenho
Erro de medição máximo:
3% do período de trabalho / 4% do período de trabalho / 5% do período de trabalho
Distância de medição (ar):
20 a 720 000 kg/h (45 a 1,587,600 lb/h)
20 para 1,080,000 kg/h (45 a 2,381,400 lb/h)
Temperatura média:
-40 a +100 °C (-40 a +212 °F)
Pressão de processo máxima:
20 bar g (290 psi g)
Temperatura ambiente:
-40 a +60 °C (-40 a +140 °F)
Diâmetro nominal:
DN 80 a 1500 (3" a 60")
* Dependendo da opção escolhida para a função de encomenda "Fluxo de calibração"
Materiais molhados
- Transdutor:1.4404 (316L)
- Tubo de inserção:1.4404 (316L); 1.4435 (316L)
- Conexão:
- Instalação de compressão: 1.4404 (316L)
- Anel de vedação: EPDM; HNBR; 1.4401 (316)
- Anel de fixação: PEEK 450G
Eletrodomésticos e Comunicações
Fornecimento de energia:
DC de 18 a 30 V
Resultados:
4-20 mA HART (ativo)
Saída de pulso/frequência/interruptor (passivo)
Insumos:
Introdução de estado
Comunicação digital:
HART
Display/Operação:
Display de 4 linhas com botões
Construção e Proteção
Casa do transmissor:
AlSi10Mg, revestido
Grau de protecção:
IP66/67, gabinete tipo 4X
Autorizações e certificações
Área perigosa: ATEX, IECEx, cCSAus
Metrologia: Calibração realizada em instalações de calibração acreditadas (conforme ISO/CEI 17025), NAMUR
Pressão: CRN
Características do dispositivo
Características do sensor
- Monitoramento óptimo do processo - medição fácil mesmo a baixas pressões e velocidades de fluxo
- Medição rentável - instalação fácil, perda de pressão insignificante e livre de manutenção
- Tendências de fluxo fiáveis - medição multivariável
- Versão de inserção para diâmetro nominal DN 80 a 1500 (3" a 60")
- Instalação e remoção do sensor sem interrupção do processo
- Instalação fácil
Características do transmissor
- Acompanhamento rápido e eficiente - menus de operação guiados
- Alta disponibilidade das instalações - auto-diagnóstico e monitorização de erros
- Recuperação automática de dados para manutenção
- Dispositivo em versão compacta com fonte de alimentação de corrente contínua 24 V
- 4-20 mA HART, saída de pulso/frequência/interruptor
- Transmissor compacto e robusto
