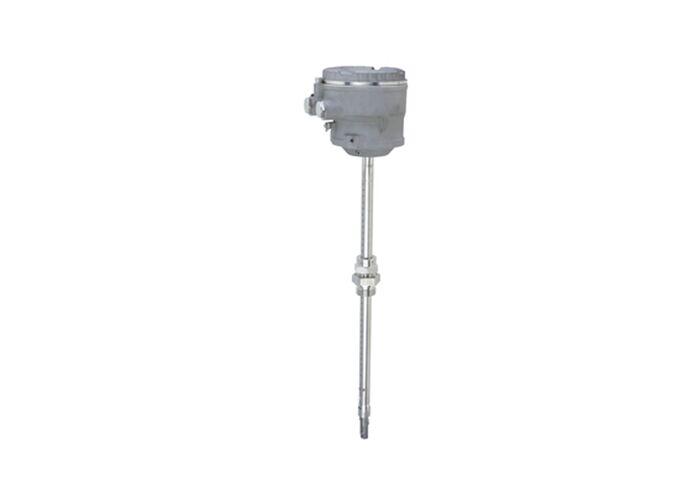

Método de fluxo de massa térmica de prolina t-massa I 500
Medidor de caudal de inserção avançado com excepcional estabilidade a longo prazo, com configuração de transmissor remoto com até 4 E/S.Para a medição de gases de utilidade pública e de processos em tubulações circulares ou canalizações retangulares.
Principais especificações
| Erro de medição |
Gás: 1,0% o.r. (10 a 100% o.f.s.), 0,1% o.f.s (1 a 10% o.f.s.) |
| Faixa de medição |
20 a 733,501 kg/h (44 a 1,669,340 lb/h) |
| Intervalo de temperatura |
-40 °C a +180 °C (-40 °F a +356 °F) |
| Pressão do processo |
-0,5 a 20 bar_g (-7,25 a 290 psi_g) |
| Diâmetro nominal |
DN 80 a 1500 (3" a 60") |
Área de aplicação
O design do sensor patenteado proporciona uma estabilidade de medição sem precedentes na medição do fluxo de massa de inserção térmica, compensando em tempo real as alterações nas condições do processo, incluindo a temperatura,pressão, direção do fluxo e tipo de gás.
Princípio de medição
Medição do caudal térmico de massa caracterizada por uma gama de caudal operacional elevada e medição direta do caudal de massa sem compensação adicional de pressão e temperatura.
Principais benefícios
- Programação flexível com base em 21 gases normalizados ou misturas de gases personalizadas
- Precisão de medição e repetibilidade de qualidade superior para um controlo superior do processo
- Monitorização fiável com detecção de perturbações do processo e fluxo reverso
- Instalação flexível para grandes dimensões em tubos circulares ou retangulares
- Acesso abrangente às informações de processo e diagnóstico
- Verificação integrada através da tecnologia Heartbeat
Materiais molhados
Tubo de inserção:Aço inoxidável, 1.4404 (316/316L)
Conexões de processo:Aço inoxidável, 1.4404 (316/316L)
Elemento de detecção (unidirecional):Aço inoxidável, 1.4404 (316/316L), liga C22, 2.4602 (UNS N06022)
Elementos sensores (bidirecionais):Aço inoxidável, 1.4404 (316/316L)
Anéis de fixação:PEEK, PVDF, 1.4404 (316/316L)
Selo de anel plano:EPDM, FKM
Características técnicas
Características do sensor
- Medição bidirecional com alto desempenho
- Projeto patenteado de sensores sem deriva com certificação SIL 2
- Capacidade de detecção de fluxo inverso
Características do transmissor
- Versão remota com até 4 E/S
- Exibição retroiluminada com controlo táctil e acesso WLAN
- Cabo padrão entre sensor e transmissor
- Funcionalidade de E/S livremente configurável
Variaveis medidos
Fluxo de massa, temperatura, fluxo de volume padrão, fluxo de volume, fornecimento de ar livre, velocidade, fluxo de calor, fluxo de energia, densidade
Especificações ambientais
| Temperatura ambiente |
-40 a 60°C (-40 a 140°F)
Opcional: Transmissor: -50 a 60°C (-50 a 140°F), Sensor: -60 a 60°C (-60 a 140°F) |
| Grau de proteção |
IP66/67, gabinete tipo 4X
Sensor: IP68, tipo 6P (opcional) |
Especificações elétricas
| Produtos |
4-20 mA HART (ativo/pasivo), 4-20 mA (ativo/pasivo), Pulso/frequência/interrupção (ativo/pasivo), saída de relé |
| Input |
Entrada de estado, entrada de 4-20 mA |
| Comunicação digital |
HART, Modbus RS485 |
| Fornecimento de energia |
DC 24V, AC de 100 a 240V |
Certificações e aprovações
| Área perigosa |
ATEX, cCSAus, IECEx, NEPSI, JPN, UK Ex, EAC, KC |
| Segurança dos produtos |
CE, C-tick |
| Segurança funcional |
IEC 61508, aplicável em aplicações relevantes para a segurança nos termos da IEC 61511 |
| Metrologia |
Calibração ISO/IEC 17025, Tecnologia do Batimento Cardíaco em conformidade com a norma ISO 9001:2015 |
| Pressão |
Número CRN |
| Materiais |
3.1 material, NACE MR0175/MR0103 |
