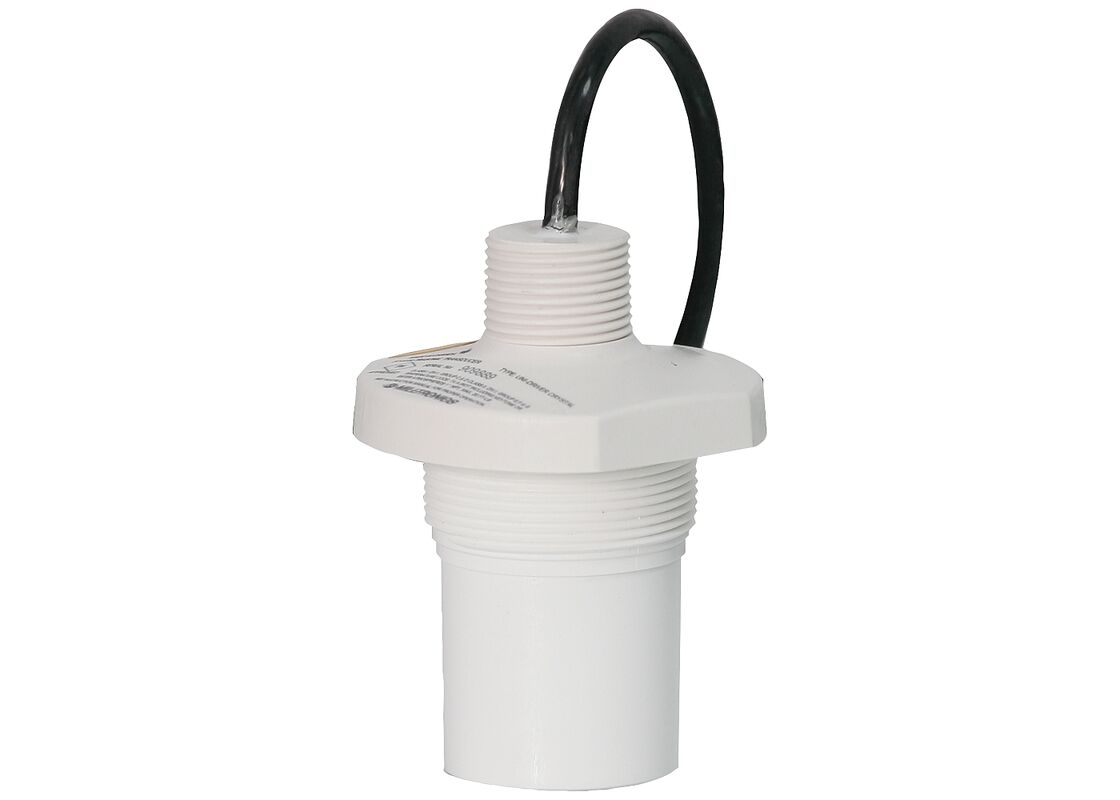

Transdutor de nível ultra-sônico ST-H
Os transdutores ST-H usam tecnologia ultrasônica para medir o nível em tanques de armazenamento de produtos químicos e líquidos.
Números de peças e acessórios
| Número da parte |
Descrição |
| 7ML1830-1AQ |
EASY AIMER II, ALUMINIUM, NPT de 3/4 de polegada com acoplamento de PVC de 3/4 - 1 polegada |
| 7ML1830-1AU |
EASY AIMER II, 304, flange com fio NPT, W/CPLNG, 1 polegada |
| 7ML1830-1AX |
Flanca Easy Aimer II, de alumínio com adaptador M20, acoplamento de alumínio BSP de 1" e 1-1/2" |
| 7ML1830-1BK |
CABINETAS UNIVERSAIS, FMS-200 |
| 7ML1830-1BT |
Adaptador de montagem universal, NPT de 2 polegadas |
| 7ML1830-1BU |
Adaptador de montagem universal, 2 polegadas BSP |
| 7ML1830-1EF |
Adaptador 1"NPT/M20 |
| 7ML1830-1GN |
Kit de adaptador Easy Aimer, 304, M20 para 1"NPT, 1"NPT para 1"BSP, 1"NPT para 1,5"BSP |
| 7ML1930-1FX |
Kit, isolamento, 1" NPT, XDUCERS |
Principais benefícios
- Pode ser montado num tubo de apoio estreito
- Imune a ambientes corrosivos e agressivos
- Sensor de temperatura integrado
Detalhes do pedido
O projeto estreito do ST-H permite que o transdutor seja montado em um tubo de apoio estreito.ambientes corrosivos.
Durante o funcionamento, o transdutor ultra-sônico emite pulsos acústicos num feixe estreito perpendicular à face do transdutor.O transceptor de nível mede o tempo de propagação entre a emissão de pulso e a recepção do eco para calcular a distância do transdutor para o materialAs variações da velocidade do som devido a variações de temperatura dentro da faixa admissível são automaticamente compensadas pelo sensor de temperatura integral.
Principais aplicações:
Armazenamento de produtos químicos, reservatórios de líquidos
Especificações técnicas
Modo de funcionamento
Transdutor de ultra-som
Princípio de medição
Transdutor de ultra-som
Faixa de medição
0.3... 10 m (1... 33 pés)
Frequência
44 kHz
Ângulo do feixe
12°
Compensação de temperatura
Compensado por um sensor de temperatura integrado
Pressão
Pressão atmosférica normal
Temperatura ambiente
-20... +60 °C (-5... +140 °F) (modelo homologado pela ATEX e UKEX)
-40... +73 °C (-40... +163 °F) (modelo aprovado pela CSA/FM)
Temperatura de armazenamento
-20... +60 °C (-5... +140 °F)
Peso
1.4 kg (3 lb)
Materiais (conjunto)
Base e tampa de ETFE ou de PVDF (junção em epoxi)
Conexão de processo
2", NPT [(Taper), ASME B1.20.1], R 2" [BSPT], EN 10226] ou G 2" [BSPP], EN ISO 228-1
Grau de protecção
IP68
Conexão por cabo
2 núcleos blindados/torcidos, 0,519 mm2 (20 AWG), revestimento em PVC
Cabos (com comprimento máximo)
365 m (1 200 pés) com cabo coaxial RG 62 A/U
Adaptador de flange
"Universal" (capacitado para DN 65, PN 10 e 3" ASME)
Certificados e aprovações
CE, UKCA, RCM, KC, CSA Classe I, II, III, Div. 1, Grupos A, B, C, D, E, F, G T3 (apenas ETF); FM Classe I, II, Div. 1, Grupos C, D, E, F, G T4A; ATEX II 2G Ex mb IIC T5 Gb; UKEX II 2G Ex mb IIC T5 Gb;INMETRO Ex mb IIC T5 Gb VLAREM II RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022 FDA (sensor úmido) Declaração de produto ambiental (EPD) Kazakhstan Metrologia
