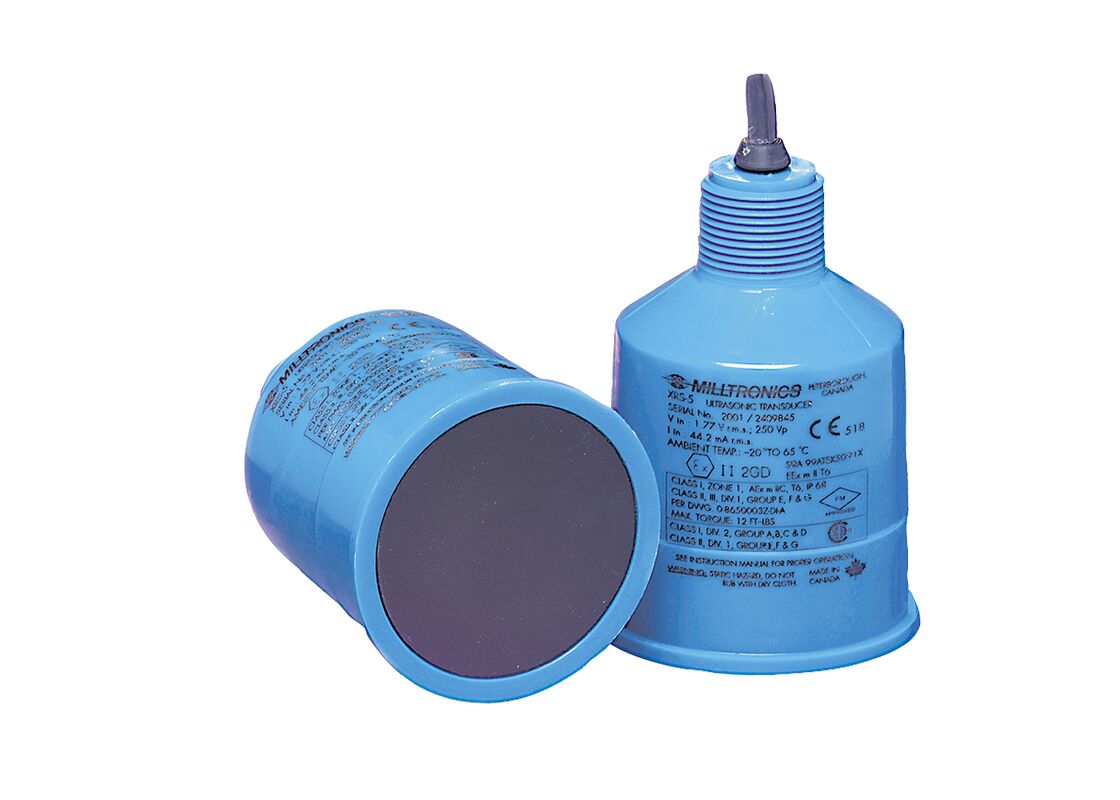

Transdutor de ultra-som EchoMax XRS-5
O transdutor ultra-sônico EchoMax XRS-5 fornece um monitoramento contínuo e confiável do nível de líquidos e lodos em estações de elevação estreitas / poços molhados, canais,barragens e leitos de filtros com um ângulo de feixe de apenas 10° e uma superfície de borracha CSM.
Modelos de produtos
| Número da parte |
Descrição |
| 7ML1105-... |
ECHOMAX XRS-5C TRANSDUCER |
| 7ML1106-... |
ECHOMAX XRS-5 TRANSDUCER |
Acessórios e componentes
| Número da parte |
Descrição |
| 7ML1830-1AQ | EASY AIMER II, ALUMINIO, 3/4 de polegada NPT com 3/4 - 1 polegada PVC acoplamento |
| 7ML1830-1BL | CHANNEL BRACKET, MUR-MOUNT, FMS-210 (em inglês) |
| 7ML1830-1BM | CABEÇA DE CANAL EXTENDIDO, montador de parede FMS-220 |
| 7ML1830-1BN | CHANNEL BRACKET, MOUNT FLOOR FMS-310 (Monte para o chão FMS-310) |
| 7ML1830-1BP | CABEÇA DE CANAL EXTENDIDO, montado no chão, FMS-320 |
| 7ML1830-1BQ | CABRETAS DE CANAL DE PONTE, montado no chão, FMS-350 |
| 7ML1830-1AU | EASY AIMER II, 304, flange com fio NPT, W/CPLNG, 1 polegada |
| 7ML1830-1AX | Flanca Easy Aimer II, de alumínio com adaptador M20, acoplamento de alumínio BSP de 1" e 1-1/2" |
| 7ML1830-1BH | SHIELD, SUBMERGENCE, KIT, para sensores XPS10/XRS-5 |
| 7ML1830-1BK | CABINETAS UNIVERSAIS, FMS-200 |
| 7ML1830-1DN | Nucleo, 1 "BSP, flangado, plástico |
| 7ML1830-1DR | Nozes, 1" BSP, simples |
| 7ML1830-1DS | LOCKNUT, 1"NPT, PLÁSTICO |
| 7ML1830-1EA | Adaptador 1 " BSP - 20 mm |
| 7ML1830-1EF | Adaptador 1"NPT/M20 |
| 7ML1830-1GN | Kit de adaptador Easy Aimer, 304, M20 para 1"NPT, 1"NPT para 1"BSP, 1"NPT para 1,5"BSP |
| 7ML1930-1BJ | TAG, aço inoxidável, vem com buraco, 12 X 45MM, uma linha de texto |
| 7ML1930-1FX | Kit, isolamento, 1" NPT, XDUCERS |
Principais benefícios
- Ângulo estreito do feixe de apenas 10°
- Revestimento de copolímero de PVDF resistente a produtos químicos e fachada de borracha CSM
- Distância de medição: 8 m (26 pés) para medição de líquidos e de lodos
- Completamente submersível: grau de proteção IP68
- Instalação fácil com conexão BSPT de 1" NPT ou R 1"
Aplicações
O XRS-5 é sem contato com uma faixa de medição de 0,3 a 8 m. O processamento de eco avançado garante dados confiáveis mesmo em condições de obstruções, turbulência e espuma.
A fachada de borracha CSM hermeticamente fechada e a caixa de copolímero PVDF são projetadas para a máxima resistência ao metano, água salgada, cáusticos e produtos químicos agressivos comuns nas instalações de águas residuais.Com um grau de proteção IP68, este sensor robusto é totalmente submersível em caso de inundação.Um escudo de submersão manterá uma saída de leitura de alto nível durante as condições submersas.
O transdutor XRS-5 de baixo custo é compatível com uma gama completa de controladores Siemens, desde um sistema básico de alarme alto/baixo ou simples controlo da bomba até sistemas de controlo avançados com comunicações,Capacidades de telemetria e integração SCADA.
Principais aplicações:
Poços, canalizações, barragens, leitos de filtros
Especificações técnicas
Modo de funcionamento
Transdutor de ultra-som
Princípio de medição
Transdutor de ultra-som
Faixa de medição
0.3... 8 m (1... 26 pés), dependendo da aplicação
Erro de temperatura
Compensado por um sensor de temperatura integrado
Pressão do vaso
Pressão atmosférica normal
Temperatura ambiente
-20... +65 °C (-4... +149 °F)
Temperatura de armazenamento
-20... +65 °C (-4... +149 °F)
Peso (peso aproximado do transporte)
1.2 kg (2.6 lb)
Materiais (conjunto)
Revestimento de copolímero de PVDF e face de CSM
Material (flanca)
CPVC (opcional: face de PTFE com flange de CPVC)
Conexão de processo
1 " NPT [(Taper), ANSI/ASME B1.20.1] ou R 1" [ (BSPT), EN 10226]
Grau de protecção
IP65/IP68
Conexão por cabo
2 núcleos blindados/torcidos, 0,5 mm2 (20 AWG), revestimento em PVC
Cabos (com comprimento máximo)
365 m (1,200 pés) com cabo coaxial RG 62 A/U ou par de dois núcleos torcidos, blindagem de folha, 0,5 mm2 (20 AWG), bainha de PVC (apenas para MultiRanger 100/200)
Opções e certificações
Versão de flange
Flange de fábrica com face de PTFE para configuração ASME, EN ou JIS
Escudo de submersão
Para aplicações com possível inundação
Certificações e aprovações
CE, UKCA, RCM, KC, EAC Ex CSA Classe I, Div. 2, Grupos A, B, C, D, Classe II, Div. 1 Grupos E, F, G FM Classe I, Zona 1, AEx m IIC, T6 Classe II, III, Div. 1, Grupos E, F,G T6 ATEX II 2GD / UKEX II 2GD / IECEx / INMETRO Ex mb IIC T6 Gb, Ex tb IIIC T85°C Db VLAREM II
RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 20221) 1) Disponível apenas para encomendas provenientes do Canadá.
