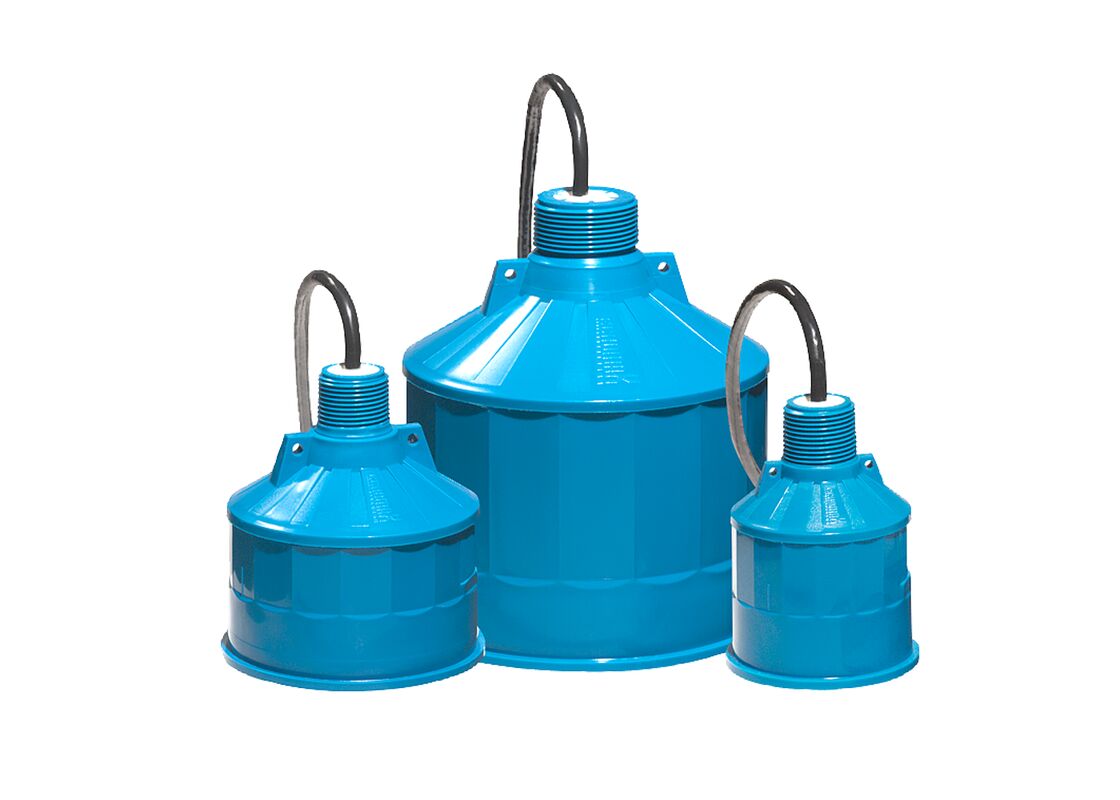

Transdutores EchoMax XPS
Os transdutores EchoMax XPS utilizam tecnologia ultrassónica para medir o nível numa vasta gama de líquidos e sólidos.
Modelos Disponíveis
| 7ML1121-..... |
TRANSDUTOR ECHOMAX XPS-10C |
| 7ML1124-..... |
TRANSDUTOR ECHOMAX XPS-15C |
| 7ML1171-..... |
TRANSDUTOR ECHOMAX XPS-15F |
| 7ML1155-..... |
Transdutor Echomax XPS-30C |
| 7ML1115-..... |
TRANSDUTOR ECHOMAX XPS-10 |
Acessórios e Peças
| Número da Peça |
Descrição |
| 7ML1830-1AN |
EASY AIMER II, ALUMÍNIO, 3/4 POLEGADA NPT COM ACOPLAMENTO GALVANIZADO DE 1 - 1 1/2 POLEGADAS (APENAS PARA USO COM TRANSDUTORES XPS-30 OU XPS-40) |
| 7ML1830-1AQ |
EASY AIMER II, ALUMÍNIO, 3/4 POLEGADA NPT COM ACOPLAMENTO PVC DE 3/4 - 1 POLEGADA |
| 7ML1830-1AT |
EASY AIMER II, 304, COM ROSCA NPT, COM ACOPLAMENTO DE 1 1/2 POLEGADAS |
| 7ML1830-1AU |
EASY AIMER II, 304, FLANGE COM ROSCA NPT, C/ACOPLAMENTO, 1 POLEGADA |
| 7ML1830-1AX |
Easy Aimer II Flange, Alumínio com Adaptador M20, acoplamento de alumínio de 1" e 1-1/2" BSP |
| 7ML1830-1BH |
BLINDAGEM, SUBMERSÃO, KIT, para sensores XPS10/XRS-5 |
| 7ML1830-1BJ |
BLINDAGEM, SUBMERSÃO, KIT, para sensores XPS15 |
| 7ML1830-1BK |
SUPORTE DE CAIXA UNIVERSAL, FMS-200 |
| 7ML1830-1BL |
SUPORTE DE CANAL, MONTAGEM NA PAREDE, FMS-210 |
| 7ML1830-1BM |
SUPORTE DE CANAL EXTENDIDO, MONTAGEM NA PAREDE FMS-220 |
| 7ML1830-1BN |
SUPORTE DE CANAL, MONTAGEM NO CHÃO FMS-310 |
| 7ML1830-1BP |
SUPORTE DE CANAL EXTENDIDO, MONTAGEM NO CHÃO, FMS-320 |
| 7ML1830-1BQ |
SUPORTE DE CANAL DE PONTE, MONTAGEM NO CHÃO, FMS-350 |
| 7ML1830-1DN |
PORCA DE BLOQUEIO, 1"BSP, COM FLANGE, PLÁSTICO |
| 7ML1830-1DP |
Porca de bloqueio, 1 1/2"BSP, com flange |
| 7ML1830-1DR |
Porca de bloqueio, 1" BSP, simples |
| 7ML1830-1DS |
PORCA DE BLOQUEIO, 1"NPT, PLÁSTICO |
| 7ML1830-1EA |
ADAPTADOR 1" BSP - 20MM |
| 7ML1830-1EB |
Adaptador (XPS30) 1-1/2" BSP |
| 7ML1830-1EF |
ADAPTADOR 1"NPT/M20 |
| 7ML1830-1GN |
Kit adaptador Easy Aimer, 304, M20 para 1"NPT, 1"NPT para 1"BSP, 1"NPT para 1.5"BSP |
| 7ML1930-1BJ |
ETIQUETA, aço inoxidável, vem com furo, 12 X 45MM, uma linha de texto |
| 7ML1930-1FX |
KIT, ISOLAMENTO, 1" NPT, XDUCERS |
Principais Benefícios
- Compensação de temperatura integral
- O efeito de toque baixo reduz a distância de supressão
- Face de espuma opcional para aplicações empoeiradas
- Autolimpante e de baixa manutenção
- Quimicamente resistente
- Hermeticamente selado
Aplicações
Os transdutores XPS podem ser totalmente imersos, são resistentes a vapor e produtos químicos corrosivos e podem ser instalados sem flanges. A série XPS oferece versões para várias gamas de medição até 30 m (100 pés) e até uma temperatura máxima de 95 °C (203 °F).
Durante a operação, os transdutores EchoMax emitem pulsos acústicos num feixe estreito. O monitor de nível mede o tempo de propagação entre a emissão do pulso e a sua reflexão (eco) para calcular a distância.
Especificações Técnicas
| Entrada |
XPS-10/XPS-10C |
XPS-15/XPS-15C/XPS-15F |
XPS-30/XPS-30C |
| Gama de medição |
0,3 ... 10 m (1 ... 33 pés) |
Padrão: 0,3 ... 15 m (1 ... 50 pés)
XPS-15F: 0,45 ... 15 m (1,5 ... 50 pés) |
0,6 ... 30 m (2 ... 100 pés) |
| Frequência |
44 kHz |
44 kHz |
30 kHz |
| Ângulo do feixe |
12° |
6° |
6° |
| Localização |
Interior/exterior |
Interior/exterior |
Interior/exterior |
| Temperatura ambiente |
-40 ... +95 °C (-40 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F)
XPS-15F: -20 ... +95 °C (-4 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F) |
| Temperatura de armazenamento |
-40 ... +95 °C (-40 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F)
XPS-15F: -20 ... +95 °C (-4 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F) |
| Grau de poluição |
4 |
4 |
4 |
| Pressão |
8 bar g (120 psi g)
Com flange: 0,5 bar g (7,25 psi g) |
8 bar g (120 psi g)
Com flange: 0,5 bar g (7,25 psi g) |
0,5 bar g (7,25 psi g)
Com flange: 0,5 bar g (7,25 psi g) |
| Peso |
0,8 kg (1,8 lb) |
1,3 kg (2,8 lb)
Com flange: 2 kg (4,4 lb) |
4,3 kg (9,5 lb) |
| Fonte de alimentação |
Operação do transdutor apenas com controladores Siemens aprovados |
Operação do transdutor apenas com controladores Siemens aprovados |
Operação do transdutor apenas com controladores Siemens aprovados |
| Material |
Padrão: PVDF
Com flange: PVDF com flange CPVC
Opção: Face PTFE com flange CPVC |
Padrão: PVDF
Com flange: PVDF com flange CPVC
Opção: Face PTFE com flange CPVC |
Padrão: PVDF
Com flange: PVDF com flange CPVC
Opção: Face PTFE com flange CPVC |
| Cor |
Azul |
Azul
XPS-15F: Cinzento |
Azul |
| Conexão do processo |
1" NPT ou 1" BSPT |
1" NPT ou 1" BSPT
XPS-15F: 1" NPT |
Rosca universal de 1,5" (NPT ou BSPT) |
| Grau de proteção |
IP66/68 |
IP66/68 |
IP66/68 |
| Cabo |
Par trançado de 2 fios/blindado com malha e folha 0,5 mm² (20 AWG) revestimento de PVC |
Par trançado de 2 fios/blindado com malha e folha 0,5 mm² (20 AWG) revestimento de PVC |
Par trançado de 2 fios/blindado com malha e folha 0,5 mm² (20 AWG) revestimento de PVC |
| Separação |
Máx. 365 m (1 200 pés) |
Máx. 365 m (1 200 pés) |
Máx. 365 m (1 200 pés) |
Certificações e Aprovações
Padrão:CE, UKCA, CSA, FM, ATEX, UKEX, IEC Ex, NEPSI, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensor molhado), Declaração de Produto Ambiental (EPD), Metrologia do Cazaquistão
XPS-10C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensor molhado), Declaração de Produto Ambiental (EPD), Metrologia do Cazaquistão
XPS-15C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensor molhado), Declaração de Produto Ambiental (EPD), Metrologia do Cazaquistão
XPS-15F:FM Classe I, Div. 1, Grupos A, B, C e D, Classe II Div. 1, Grupos E, F e G, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensor molhado), Declaração de Produto Ambiental (EPD), Metrologia do Cazaquistão
XPS-30C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensor molhado), Declaração de Produto Ambiental (EPD), Metrologia do Cazaquistão
