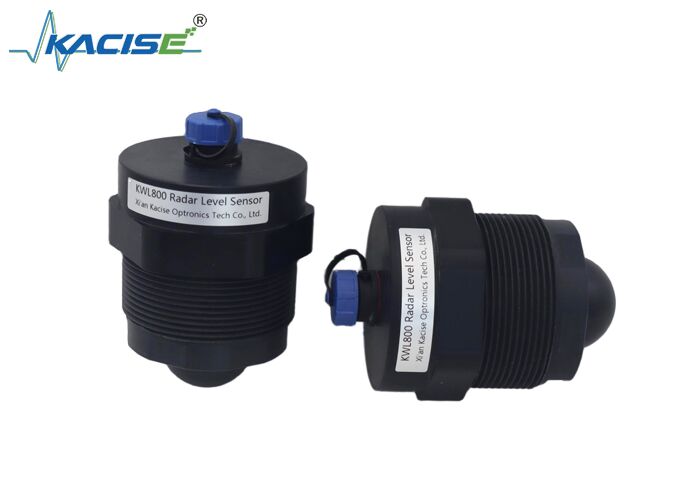

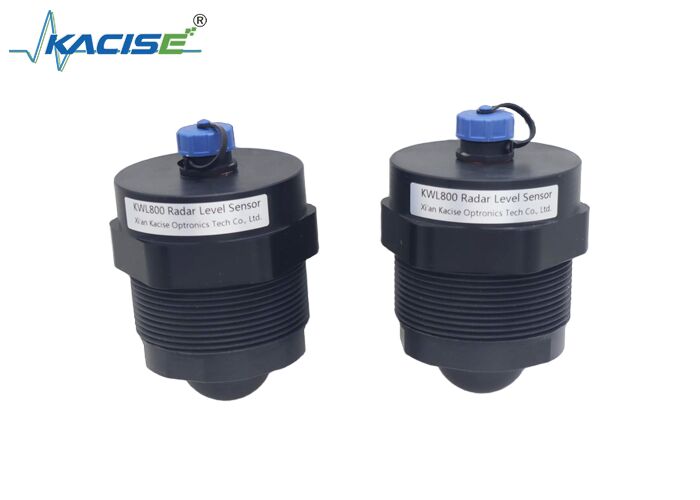

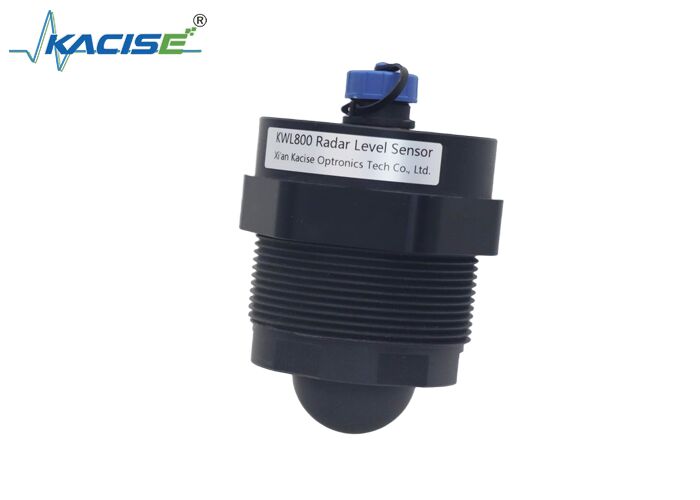

Sensor de nível de água de radar KWL800 com 80 GHz Frequência 20 m Alcance de medição e caixa PTFE

O sensor de nível de água de radar KWL800 é um sensor desenvolvido pela nossa empresa para medição do nível de água e do nível de líquido.A classificação máxima de proteção do dispositivo pode atingir IP68O sensor fornece saída opcional de 4-20 mA e saída de relé. As interfaces de comunicação incluem RS485 ou UART, e usa o protocolo padrão Modbus RTU.O produto tem um alcance máximo de medição de até 20 m, com uma zona cega mínima de 6 cm.

• Chip de RF desenvolvido por si próprio
• Utiliza a tecnologia FMCW (Frequency Modulated Continuous Wave)
• sinal de onda milimétrica com forte penetração, adequado para ambientes complexos
• Tamanho do dispositivo compacto com fio de montagem métrico, fácil de instalar
• Distância de medição até 20 m
• Ângulo do feixe inferior a 3°
• Caixa de PTFE, resistente à corrosão

1. Inspecção da desembalagem do dispositivo
   • Após receber o produto, verifique se a embalagem está intacta, retire o dispositivo da embalagem e verifique se todos os acessórios estão completos.
   • Leia atentamente o manual do produto.
   • Verifique se o aparelho está danificado.

   Se forem encontrados quaisquer problemas, por favor, contacte-nos imediatamente para obter assistência.

2. Inspecção do ambiente de instalação
   • Verifique se há objetos que interfiram no ângulo do feixe imediatamente abaixo do dispositivo.
   • Tal como mostra a figura, após a instalação, as ondas eletromagnéticas emitidas pelo dispositivo devem ser perpendiculares à superfície medida.

3. Método de instalação

   Conforme mostrado na figura abaixo, fixa o produto no suporte de montagem.



• A posição de instalação do sensor deve ser o mais estável possível para evitar vibrações e o ambiente abaixo do sensor deve ser o mais aberto possível.
• A distância mínima entre o sensor e a superfície do líquido medido deve ser superior a 30 cm.
• A distância entre o sensor e a borda do reservatório, da piscina ou da margem do rio deve ser superior a 0,5 m.
• Escolher um local onde a flutuação da superfície da água seja pequena para instalar o sensor, a fim de evitar uma precisão de medição reduzida ou medições anormais causadas por ondas da superfície da água.
