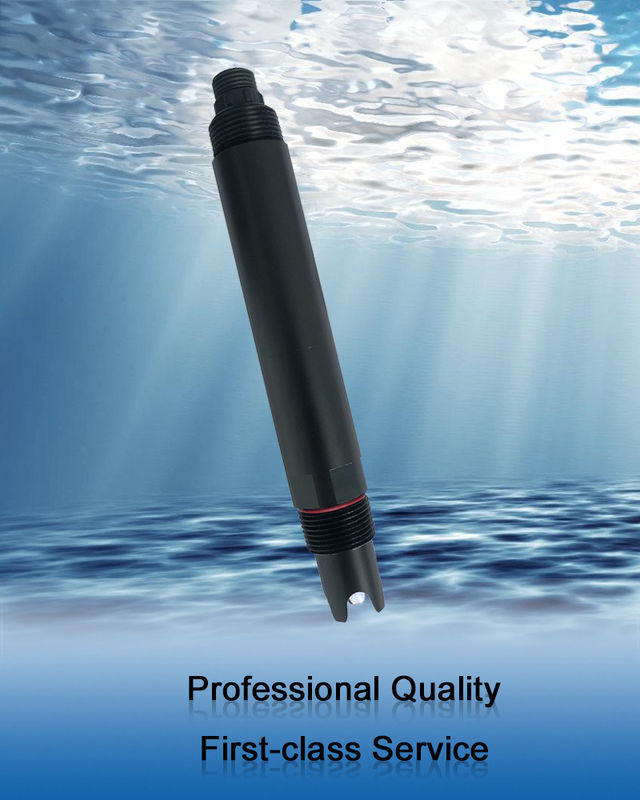

KPH601 Saída de sinal do sensor PH online: RS-485 (Protocolo Modbus/RTU)

1.Processamento de sinais e influências ambientais

Calibração e controloO eletrodo é caracterizado pelo seu ponto zero e sua inclinação. Além da calibração de dois pontos, existem outros métodos que podem monitorar o desempenho do eletrodo.pode ser efectuada uma chamada calibração de um ponto, desde que a inclinação permaneça constante. Se, em vez de utilizar a solução tampão, for colhida uma amostra de processo e se o seu pH for medido no laboratório,o eletrodo não tem de ser retirado do processoO transmissor de pH pode ser definido utilizando o valor de pH obtido para a amostra no laboratório.Deve ter-se em conta que o valor de pH da solução medida é função de diferentes parâmetros, como a temperatura., nível de CO2 dissolvido, conclusão da reação, etc.Uma segunda possibilidade de controlo do sistema consiste em determinar tanto o ponto zero como a inclinação no laboratório e, posteriormente, introduzir os valores no transmissor de pH.

Compensação de temperaturaA compensação automática de temperatura é geralmente utilizada na indústria, exceto quando a calibração e a medição do pH ocorrem a uma temperatura constante.Se a temperatura do processo não diferir de mais de 10°C da temperatura ambiente, a compensação da temperatura não é frequentemente necessária, uma vez que o erro de medição é inferior a 0,15 unidades de pH.

Precisão e reprodutibilidade dos valores de mediçãoAs principais diferenças entre a medição de pH no laboratório e na indústria são a frequência de calibração e a acessibilidade do conjunto de pH.A precisão e a reprodutibilidade dos valores medidos dependem basicamente da frequência de calibração e manutenção do elétrodo..

Meio AmbienteAs influências ambientais agem principalmente no cabo e no transmissor de pH. Os fatores mais importantes são a temperatura ambiente, a umidade relativa e os campos eletromagnéticos.na classe de proteção industrial IP65 deve ser observadaNo que se refere ao sistema de controlo do nível de pH, o sistema de controlo do nível de pH deve ser concebido de acordo com as exigências de cada zona de segurança.

CabosOs cabos longos são suscetíveis a perturbações devido à alta impedância dos sinais, sendo desejável um pré-amplificador para cabos com mais de 10 metros de comprimento e indispensável para cabos com mais de 20 metros de comprimento.Um cabo coaxial é usado como um cabo de conexão de eletrodosNo caso de perturbações electromagnéticas fortes (causadas, por exemplo, por motores), é aconselhável utilizar um cabo triaxial (um cabo coaxial com um escudo adicional),para o qual é necessária uma correcta fixação à terra do escudo exteriorO escudo externo deve ser aterrado num só lugar.

Interpretação do sinalPara o condicionamento do sinal, os transmissores são isolados galvanicamente entre entrada e saída para evitar loops de terra.Isto ajuda a evitar perturbações causadas por diferenças potenciais entre o transmissor de terra e os potenciais de terra no recipienteSe não for o caso, estas correntes de solo fluirão através do elétrodo de referência e aparecerão como um erro de sinal ou até mesmo destruirão o sistema de referência.Estes tipos de perturbações são eliminados sem exceção através do isolamento galvânico.Sistemas de medição digital O desenvolvimento, na última década, de sistemas digitais de medição analítica de processos para pH e outros parâmetros,O sistema de detecção de detecção de detecção de detecçãoEstes incluem a transmissão digital do sinal de medição do sensor para o transmissor.Isto elimina a influência dos fatores ambientais e da extensão do cabo acima mencionados na integridade do sinal..

2.TécnicoSEspecificações

3.DimensionalDração

Nota:O conector do sensor é de núcleo M16-5 com cabeça masculina impermeável.

4.Instalação

Nota: O sensor não deve ser instalado de cabeça para baixo nem horizontalmente quando instalado, pelo menos num ângulo igual ou superior a 15 graus.
