Lugar de origem: | China |
Marca: | kacise |
Certificação: | CE,FDA |
Número do modelo: | KWS-901 |
Quantidade de ordem mínima: | 10-1000 |
---|---|
Preço: | $100-$2000 |
Detalhes da embalagem: | Pacote comum ou pacote personalizado |
Tempo de entrega: | 10-15 dias |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 2000 pcs/dia |
Nome: | Sensor de turbidez de baixo alcance | Distância: | 0~10NTU |
---|---|---|---|
Precisão: | 00,01 NTU ou ± 2% (Tome o maior) | Resolução: | 0.001 NTU |
Fonte de luz: | LED | Dissipação de energia 0,6 W (fechar a escova) 1 W (funcionar a escova): | 0.6W ((Fermado com pincel) 、1W ((Fermado a trabalhar) |
Potência: | DC 12~24V,1A | Intervalo de fluxo: | 180~500mL/min |
Intervalo de temperatura: | 0~50°C | Tamanho do sensor: | Φ54,6 mm*193,5 mm |
Tubulação de entrada: | 2 pontos de tubo PE | Tubulação de dreno: | Tubo de PE 3 pontos |
Produção: | Modbus RS485 | manter: | Limpador automático |
Material do corpo: | Canal de água: PC+ABS Sensor:316L+POM | ||
Realçar: | Sensores de qualidade da água de 0 a 50 graus,Sensores de qualidade da água,Aquicultura Sensores de qualidade da água |

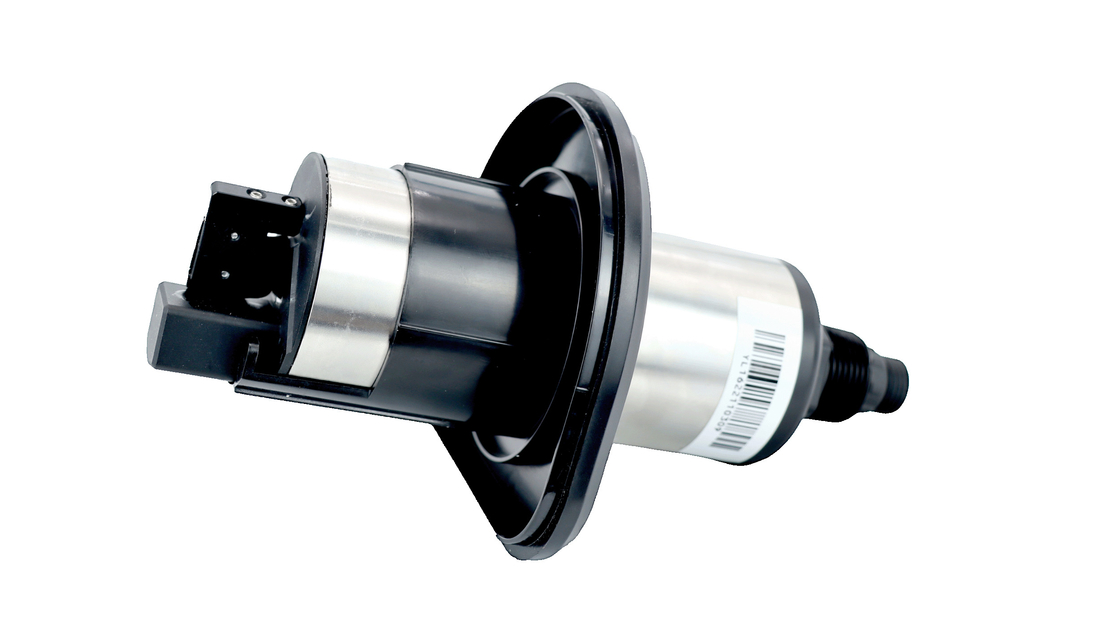

1.Introdução
O Turbidímetro de Baixo Alcance é para monitorização online da qualidade da água potável, com ultra-baixo
limite de detecção de turbidez, medição de alta precisão.
O sistema permite que os utilizadores possam utilizar o sistema sem necessidade de manutenção durante um longo período de tempo, trabalhos de poupança de água e saída digital.
O sistema de controlo de dados nas plataformas de nuvem e nos telemóveis, e a comunicação RS485-Modbus.
Pode ser amplamente utilizado na monitorização em linha da turbidez da água da torneira, do abastecimento de água secundária,
Água terminal da rede de tubulações, água potável direta, água filtrada por membrana, piscina e água superficial.
2.Características
3.Diagrama do tamanho do sensor

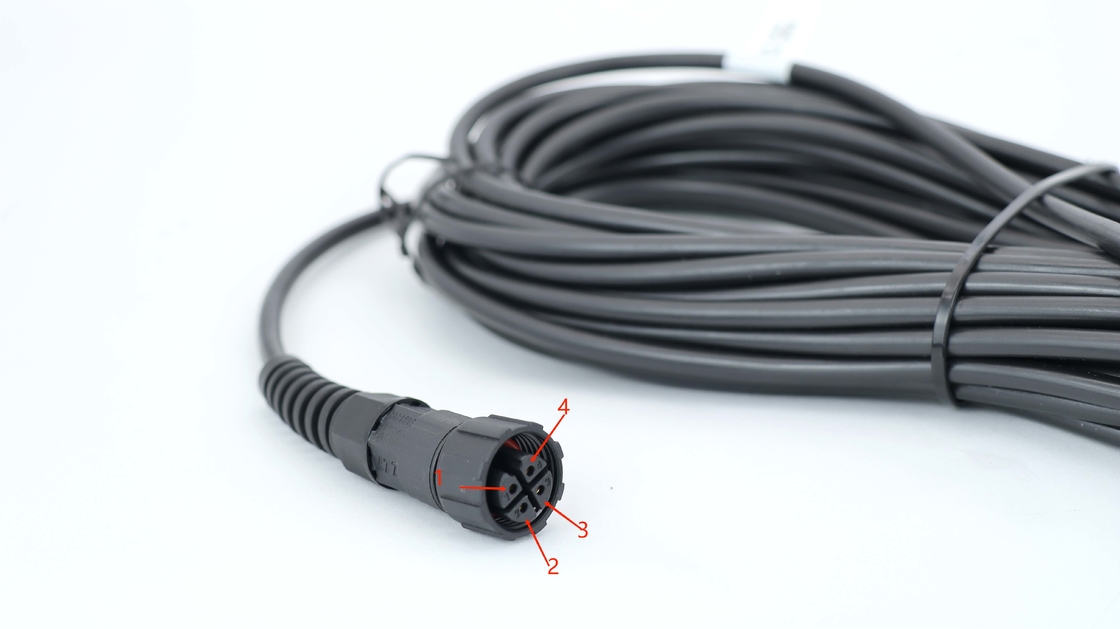

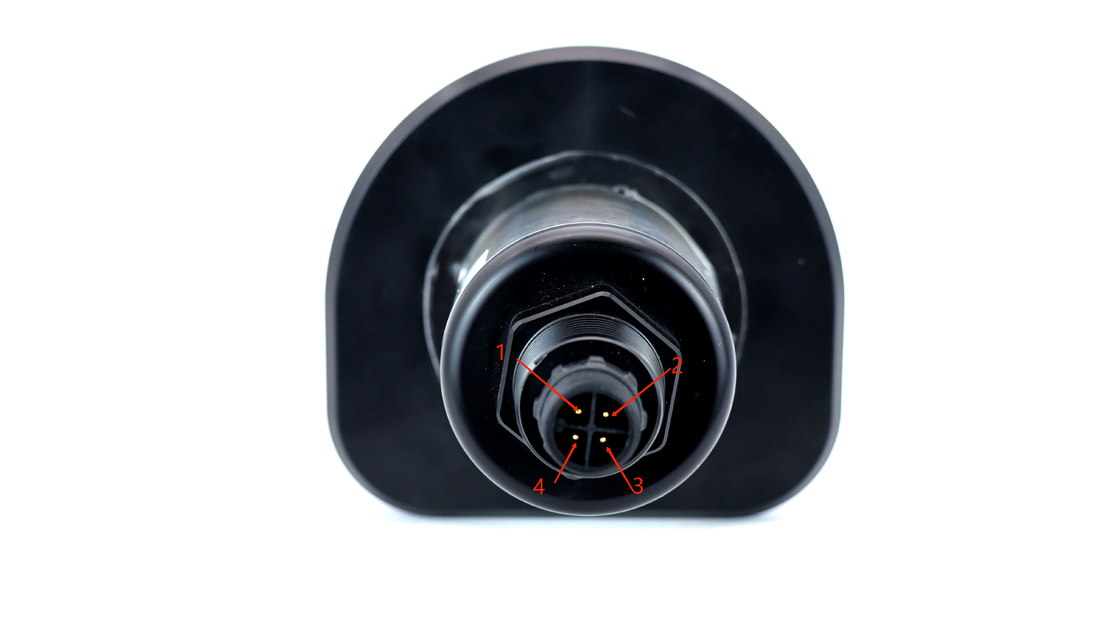

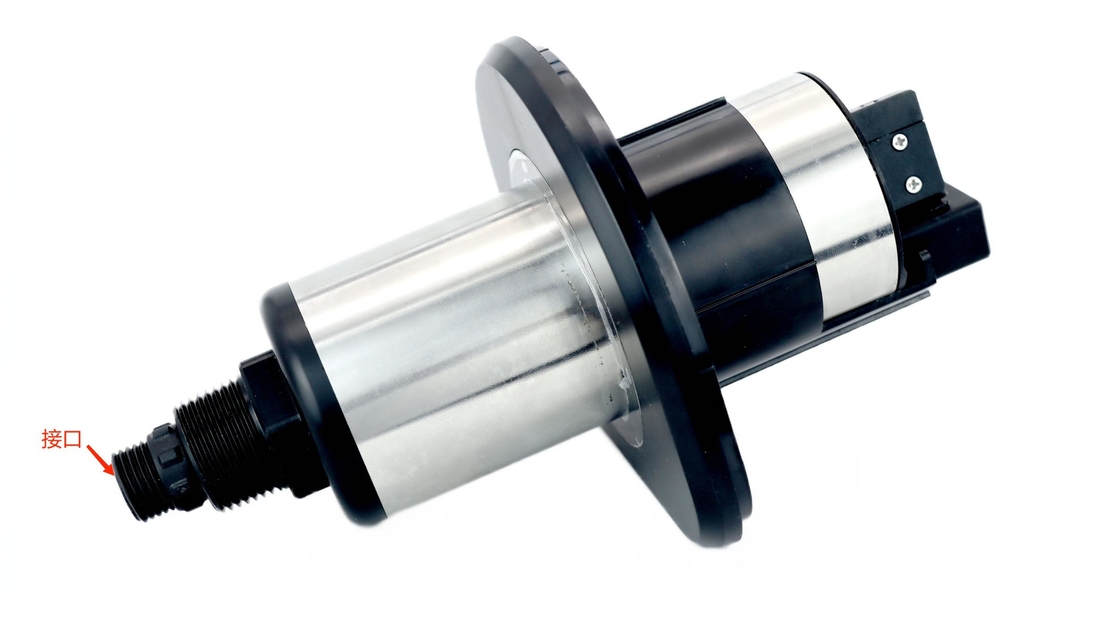

4. Definição de cabo
4 fios AWG-24 ou AWG-26 fio de blindagem.
1, RedPower (VCC)
2, Branco485 Data_B (485_B)
3, Verde ¥485 Data_A (485_A)
4, Negro (GND)
5, fio nu ̊o ∆escudo
5Especificações técnicas
Nome | Sensor de turbidez de baixo alcance |
Distância | 0 a 10 NTU |
Precisão | 00,01 NTU ou ± 2% (Tome o maior) |
Resolução | 0.001 NTU |
Fonte de luz | LED |
Dispersão do Poder | 0.6W ((Pincel fechado),1W ((Pincel em funcionamento) |
Potência | DC 12~24V,1A |
Intervalo de fluxo | 180 a 500 ml/min |
Intervalo de temperatura | 0~50°C |
Tamanho do sensor | Φ54,6 mm*193,5 mm |
Tubo de entrada | 2 pontos de tubo PE |
Tubo de drenagem | Tubo de PE 3 pontos |
Produção | Modbus RS485 |
manter | Limpador automático |
Material do corpo |
Canal de água: PC+ABS Sensor: 316L+POM |
Nota:
1Os parâmetros técnicos acima são todos dados em ambiente líquido padrão.
2A vida útil do sensor e a frequência de calibração de manutenção estão relacionadas com as condições reais de campo.
6Instalação e funcionamento do equipamento
6.1 Tabela de configuração
Configuração padrão | Número | Observações |
Turbidímetro de Baixo Alcance | 1 | |
Célula de fluxo | 1 | |
Placa de montagem | 1 | |
Serralha de admissão/serralha de escoamento/descolamento | 3 | |
Dispositivo de regulação de caudal | 1 | |
Cabos | 1 | 10 m |
Transmissor | 1 | Opções (não padrão) |
6.2Instruções de instalação
6.2.1 Instalações fixas
Seleccionar o método de instalação mostrado na figura a) ou na figura b) para fixar o plano médio com base no
ambiente de instalação real.
(a) Diagrama de instalação na parede (b) Diagrama de instalação no plano de fundo (c) Dimensão da placa de montagem
6.2.2 Precauções de instalação
1 Certificar-se de que o plano traseiro está instalado de forma segura;
2 Certifique-se de que a ranhura de circulação está bem fechada;
3 Por favor, certifique-se de que a entrada de água, transbordamento, e tubulações de esgoto estão presos no lugar, e dois
Pontos, três pontos do fecho azul para a posição para evitar fugas.
4 Atenção especial: A válvula de escoamento manual deve ser mantida fechada e só aberta para limpeza
e fechado depois.
6.3 Abastecimento de água
(1) Água de escoamento
Abrir o interruptor de entrada, verificar e ajustar o "dispositivo de regulação de fluxo", de modo que a taxa de fluxo de entrada é
Mantida dentro do intervalo dos requisitos de índice;
Confirmar que a válvula manual da saída de esgoto está fechada, abrir a tampa superior do fluxo
Se houver água corrente, é necessário que o dispositivo de aquecimento do folículo seja desligado.
Normal, e se não houver água corrente ou se o caudal for muito lento, verifique se a entrada
O dispositivo de regulação da água e do caudal está regulado normalmente.
(2) Verificar a função de armazenamento de água
Abra a tampa superior, e a câmara do cilindro no meio da piscina de fluxo é a água
Verifique se a água está armazenada normalmente e se o nível de líquido está
Ao mesmo tempo, verifique se há
são impurezas e resíduos no reservatório de medição com a ajuda de equipamentos de iluminação, tais como
Uma lanterna. Se houver impurezas, descarregue-as ou retire-as antes de voltar a armazenar água.
(3) Instalar sonda de turbidez
Insira o sensor de turbidez na tampa superior e parafuso no slot de cartão de tampa superior, em seguida,
Introduzir o conjunto no reservatório de fluxo e aproximar a tampa superior da tampa do reservatório de fluxo.
(4) Alimentação
Após a conclusão do processo acima, o sensor pode ser ligado e medido pela aquisição
protocolo, transmissor, etc.
6.4 Calibração
O sensor de turbidez pode ser instalado e utilizado diretamente e não é necessária a segunda calibração
Se o cliente precisar dele ou se o offset de dados for encontrado na instalação posterior
manutenção, a nossa empresa sugere usar água da torneira como a amostra de água para
A calibração e os parâmetros de calibração podem ser escritos através do nosso computador host ou no
Modelo de registo do protocolo de comunicação.
7- Calendário e métodos de manutenção
7.1Ciclo de manutenção
Tarefa de manutenção | Frequência recomendada de manutenção |
Limpeza dos sensores | Todos os meses |
Sensor de calibração | A cada 1 a 2 meses, consoante a situação de utilização |
Limpeza das células de fluxo | A cada 1 a 2 meses, consoante a situação de utilização |
Substitua a escova de limpeza | A cada 6 meses |
A limpeza é muito importante para manter leituras precisas.
7.1.1 Confirmar que a fonte de alimentação é normal
A tensão de alimentação é DC, o valor da tensão é DC12-24V, e a tensão é estável
7.1.2 Confirmar que a entrada de água é normal
Há água do tubo;
A água de entrada pode fluir para o reservatório de circulação;
Não haverá transbordamento de água na entrada do reservatório de circulação.
7.1.3 Verificar a drenagem suave
Com base na determinação de que a água de entrada é normal, o nível do líquido da circulação
O reservatório está em estado normal e não há transbordamento de água:
Equipamento de inspecção (backplane, backplane, canal de circulação interna) para verificar se há água,
se houver água, que existia antes da situação da água, as causas deste fenômeno têm dois,
Um é a pressão da água, a água diretamente do tanque de circulação transborda, segundo, pobre
A redução da pressão da água no tanque de circulação, se podemos excluir que a pressão da água é demasiado
grande e pobre drenagem.
7.2 Manutenção da sonda
7.2.1 Sensor limpo
Desligue o medidor, retire o sensor da fenda de fluxo e limpe o sensor.
Ao limpar um buraco de luz, você precisa limpá-lo com um cotonete, de preferência usando um algodão
se não houver álcool no local, use um cotonete seco, se não houver, use um papel
Uma toalha.
7.2.2 Verificar a fonte luminosa
Depois de entrar no estado de medição, alinhar a porta óptica do sensor
Normalmente você pode observar manchas vermelhas intermitentes do sensor semelhante a
Os ponteiros laser e o brilho percebido a olho nu não devem ser inferiores ao do
Os estados de falha mais comuns das fontes de luz são:
a) Nenhuma alteração nem emissão de luz após a ligação;
b) A mancha vermelha é escura, muito menos brilhante do que um ponteiro laser;
c) Quando o buraco luminoso do sensor estiver livre de manchas d'água, as manchas vermelhas são
emissão de manchas vermelhas brilhantes não concentradas.
Em caso de falha da fonte de luz, o sensor pode ser retirado da fenda de fluxo e enviado de volta para o
Antes de inserir o sensor de volta na fenda de fluxo, é
necessários para desligar o instrumento; depois de o colocar na fenda de circulação, aperte-o ligeiramente
Pode observar se o dispositivo está em posição de ser colocado e não inclinado.
O sensor está instalado do lado do instrumento.
7.2.3 Tanque de circulação limpo
Usando uma escova de tubo, limpe o tanque de fluxo e certifique-se de que o fundo e as paredes laterais do tanque estão
livre de sedimentos visíveis.
7.2.4 Verificação do estado de funcionamento
Após a conclusão da manutenção acima, os trabalhos de medição de rotina, tais como a entrada de água
e a recolha de sondas pode ser reiniciada, e o trabalho de verificação, tais como o valor de medição
A comparação e a calibração em ponto único podem ser realizadas de acordo com as necessidades do campo.
8- Problemas de tiro.
A tabela 5-1 lista os sintomas, possíveis causas e soluções recomendadas para problemas comuns
Se o seu sintoma não é lis ou nenhum dos sintomas descritos acima, o seu médico pode
soluções resolve o seu problema, por favor contacte-nos.
ERROR | Possível causa | Solução |
O valor medido é Muito alto, muito baixo ou instabilidade |
Não normal. luminescência do sensor |
Verificar o estado luminoso de acordo com o instruções de funcionamento |
Anomalia de armazenamento de água |
Verifique se a entrada de água, o armazenamento de água e a restantes são normais |
|
Janela de luz estragada |
Verificar o efeito de limpeza da janela óptica Se a escova de limpeza estiver desgastada e não pode raspar adequadamente a superfície da janela, Substitua a escova de limpeza |
|
Abnormalidade na via navegável |
Fluxo de entrada Configuração incorreta |
Verificar a taxa de fluxo de entrada e ajustá-lo de acordo para os parâmetros do produto |
O fluxo de água de transbordamento |
Assegurar uma queda positiva entre o porto de transbordamento e o tubo de drenagem para garantir uma drenagem suave e evitar o desbordamento |
Quadro 5-1 Lista de questões comuns
9Descrição da garantia
(1) O período de garantia é de 1 ano (excluindo os consumíveis).
(2) Esta garantia de qualidade não abrange os seguintes casos.
1 Devido a força maior, desastres naturais, agitação social, guerra (declarada ou não declarada),
terrorismo, a guerra, ou danos causados por qualquer compulsão governamental.
2 danos causados por mau uso, negligência, acidente ou aplicação e instalação inadequadas.
Os encargos de frete para o envio das mercadorias de volta à nossa empresa.
4Os encargos de frete para o envio acelerado ou expresso de peças ou produtos abrangidos pelo
Garantia.
5Viajar para efectuar localmente as reparações de garantia.
(3) A presente garantia inclui o conteúdo completo da garantia prestada pela nossa empresa relativamente aos seus produtos.
1 Esta garantia constitui uma declaração final, completa e exclusiva dos termos da garantia, e nenhuma pessoa ou agente está autorizado a estabelecer outras garantias em nome de
A nossa empresa.
2 Os recursos de reparação, substituição ou devolução do pagamento descritos acima são:
casos excepcionais que não violem esta garantia, e os recursos de substituição ou devolução de
Com base na responsabilidade estrita ou outra teoria legal, a nossa
A empresa não será responsável por quaisquer outros danos causados por um produto defeituoso ou por negligência
A utilização, incluindo os danos subsequentes causados por estas condições.
10.Protocolos de comunicação
O protocolo de comunicação RS485 usa o protocolo de comunicação MODBUS, e os sensores são
Usados como escravos.
Formatos de bytes de dados.
Taxa de Baud | 9600 |
Posição inicial | 1 |
Bits de dados | 8 |
Parar um pouco. | 1 |
Número de verificação | N |
Leitura e gravação de dados (protocolo MODBUS padrão)
O endereço padrão é 0x01, o endereço pode ser modificado pelo registo
10.1 Dados de leitura
Chamadas de host (hexadecimais)
01 03 00 00 00 01 84 0A
Código | Definição de função | Observações |
01 | Endereço do dispositivo | |
03 | Código de função | |
00 00 | Endereço de início | Ver o quadro do registo para mais informações |
00 01 | Número de registos | Comprimento dos registos (2 bytes para 1 registro) |
84 0A | Somada de verificação CRC, dianteira baixa e traseira alta |
Resposta de escravo (hexadecimal)
01 03 02 00 xx xx xx xx
Código | Definição de função | Observações |
01 | Endereço do dispositivo | |
03 | Código de função | |
02 | Número de bytes lidos | |
XX XX | Dados (DCBA de frente baixo e traseiro alto) | Ver o quadro do registo para mais informações |
XX XX | Somada de verificação CRC, dianteira baixa e traseira alta |
10.2 Dados de escrita
Chamadas de host (hexadecimais)
01 10 1B 00 00 01 02 01 00 0C C1
Código | Definição de função | Observações |
01 | Endereço do dispositivo | |
10 | Código de função | |
1B 00 | Endereço do registo | Ver o quadro do registo para mais informações |
00 01 | Número de registos | Número de registos de leitura |
02 | Número de bytes | Número de registos de leitura x2 |
01 00 | Dados (DCBA de frente baixo e traseiro alto) | |
0C C1 | Somada de verificação CRC, dianteira baixa e traseira alta |
Resposta de escravo (hexadecimal)
01 10 1B 00 00 01 07 2D
Código | Definição de função | Observações |
01 | Endereço do dispositivo | |
10 | Código de função | |
1B 00 | Endereço do registo | Ver o quadro do registo para mais informações |
00 01 | Retorna o número de registos escritos | |
7D 2D | Sumário de verificação CRC (frente baixo e traseiro alto) |
10.3 Cálculo da soma de controlo CRC
(1) Preconfigure um registo de 16 bits como FF hexadecimal (ou seja, todos os 1s) e chame este registo de CRC
Registo.
(2) Isolar os primeiros dados binários de 8 bits (ambos o primeiro byte da informação de comunicação
quadro) com os 8 bits inferiores do registo CRC de 16 bits e colocando o resultado no registo CRC,
deixando os 8 bits superiores de dados inalterados.
(3) Deslocar o conteúdo do registo CRC um pouco para a direita (para o lado inferior) para preencher o
o bit mais alto com um 0, e verifique o bit deslocado após o deslocamento para a direita.
(4) Se o bit deslocado é 0: repita o passo 3 (desloque para a direita mais um bit); se o bit deslocado é 1, CRC
Registo e polinômio A001 (1010 0000 0000 0001) para o iso-or.
(5) Repita os passos 3 e 4 até que o deslocamento direito seja feito 8 vezes de modo que todos os dados de 8 bits sejam
processados na sua totalidade.
(6) Repita os passos 2 a 5 para o próximo byte do quadro de informação de comunicação.
(7) Trocar os bytes altos e baixos do registo CRC de 16 bits obtidos após todos os bytes deste
O quadro de informação de comunicação foi calculado de acordo com as etapas acima.
(8)O conteúdo final do registo CRC é obtido da seguinte forma: código CRC.
10.4 Quadro de registo
Endereço de início |
Comando Descrição |
Número de registos |
Formato de dados (hexadecimal) |
0x0700H |
Obter Software e Hardware Rev. |
2 |
4 bytes no total 00 ~ 01: versão de hardware 02 ~ 03: versão de software Por exemplo, a leitura 0101 representa 1.1 |
0x0900H | Põe a SN | 7 |
14 bytes no total 00: reservado 01 ~ 12: número de série 13: Reservado Os 12 bytes do número de série são traduzidos de acordo com o código ASCII, ou seja, o número de série da fábrica |
0x1100H |
Utilizador Calibração K/B (leia/escreva) |
4 |
Total de 8 bytes 00~03: K 04~07: B Para ler K, por exemplo, ler como 4 bytes de dados (low bit na frente, formato DCBA, precisa converter esses dados em ponto flutuante, veja abaixo para o método de conversão) Para escrever k, por exemplo, precisamos converter k em um ponto flutuante de 32 bits e escrevê-lo em (formato DCBA) |
0x1B00H |
Pincel ligado configurações de inicialização |
1 |
2 bytes no total 00~01: 0x0000 não é ligado 0x0100 Alimentação e arranque automático |
0x2600H |
Valor de turbidez aquisição |
2 |
O valor de turvidade de leitura é de 4 bytes de dados. (A posição baixa está na frente, no formato DCBA, e estes dados precisam ser convertidos para um número de ponto flutuante de alteração. |
0x3000H |
Dispositivo endereço (leia e escreva) |
1 |
2 bytes no total 00~01: Endereço do dispositivo O intervalo pode ser definido de 1 ~ 254 Por exemplo, os dados obtidos são 02 00 (Se a posição baixa estiver na frente, significa que o endereço é 2) Tome o endereço 15 como exemplo, então 0F 00 Escreva o endereço correspondente (abaixo na frente) Quando o endereço do dispositivo atual é desconhecido, você pode usar FF como um endereço de dispositivo comum para pedir o endereço do dispositivo atual |
0x3100H |
Iniciação do pincel (só escrever) |
0 | Enviar um comando de gravação com um comprimento de gravação de 0 |
0x3200H |
Pincel arranque repetido Configuração do tempo (leia e escrever) |
1 |
2 bytes no total 00~01: Hora Por exemplo, o valor de leitura 1E 00 (padrão) é 0x001E, ou seja, 30 minutos. Por exemplo, se você precisa escrever por 60 minutos, converta para 3C 00 para escrever. |
10.5 Algoritmos de conversão para números com vírgula variável
10.5.1 Conversão de números com vírgula flutuante para números hexadecimais
Passo 1: Converter a representação de ponto flutuante de 17.625 para um ponto flutuante binário
Primeiro, encontrar a representação binária da parte inteira
17 = 16 + 1 = 1 × 24+ 0 × 23+ 0 × 22+ 0 × 21+ 1 × 20
Então a representação binária da parte inteira 17 é 10001B
Então encontrar a representação binária da parte fracionária
0.625 = 0,5 + 0,125 = 1 x 2- Um.+ 0 x2-2+ 1 x 20
Então a representação binária da parte decimal 0.625 é 0.101B
Então o número de vírgula flutuante em forma binária para 17.625 expresso em forma de vírgula flutuante é 10001.101B
Passo 2: Mudança para encontrar o expoente.
Desloque 10001.101B para a esquerda até que haja apenas um lugar antes do ponto decimal para obter 1.0001101B, e10001.101B = 1.0001101 B x 24Então a parte exponencial é 4, que, quando somado a 127, torna-se 131, cuja representação binária é 10000011B
Passo 3: Calcular o número final
Removendo o 1 antes do ponto decimal de 1.0001101B dá o número final 0001101B (porque o 1 antes do ponto decimal deve ser 1,O IEEE especifica que só deve ser registado o ponto decimal). Uma nota importante para números de 23 bits: o primeiro bit (ou seja, o bit oculto) não é compilado. O bit oculto é o bit à esquerda do separador, que geralmente é definido como 1 e suprimido.
Passo 4: Definição do bit do símbolo
Um número positivo tem um sinal de 0 e um número negativo tem um sinal de 1, então 17.625 tem um sinal de 0.
Passo 5: Conversão para ponto flutuante
1 sinal de dígito + 8 dígitos expoente + 23 dígitos mantissa
0 10000011 00011010000000000000000B (correspondente a 0x418D0000 em hexadecimais)
10.5.2 Conversão de números hexadecimais em números com vírgula flutuante
Passo 1: Converter o número hexadecimal 0x427B6666 para o ponto flutuante binário 0100 0010 0111 1011 0110 0110 0110 0110 0110B em sinal, expoente,e pedaços de mantissa 0 10000100 111101101101100110011001100110b
1 sinal de dígito + 8 dígitos expoente + 23 dígitos mantissa
Bit de sinal S:
Bit de índice E: 10000100B = 1 × 27+0 × 26+0 × 25+0 × 24+ 1 × 23+0 × 22+0 × 20
=128+0+0+0+0+0+0+4+0+0=132
Último dígito M: 11110110110011001100110B = 8087142
Etapa 2: Calculo dos números com vírgula variável
D =(-1)5×(1.0=M/223) ×2E-127
= (-1)0×(1.0+8087142/223) ×2132-127
= 1 x 1,964062452316284 x 32
= 62.85
Pessoa de Contato: Ms. Evelyn Wang
Telefone: +86 17719566736
Fax: 86--17719566736
Endereço: mim cidade, No11, estrada sul de TangYan, distrito de Yanta, Xi'an, Shaanxi, China.
Endereço de fábrica:mim cidade, No11, estrada sul de TangYan, distrito de Yanta, Xi'an, Shaanxi, China.
