Lugar de origem: | China |
Marca: | kacise |
Certificação: | CE,FDA |
Número do modelo: | KWS-901 |
Quantidade de ordem mínima: | 10-1000 |
---|---|
Preço: | $100-$2000 |
Detalhes da embalagem: | Pacote comum ou pacote personalizado |
Tempo de entrega: | 10-15 dias |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 2000 pcs/dia |
Nome: | Sensor de turbidez de baixo alcance | Distância: | 0~10NTU |
---|---|---|---|
Precisão: | 00,01 NTU ou ± 2% (Tome o maior) | Resolução: | 0.001 NTU |
Fonte de luz: | LED | Dissipação de energia 0,6 W (fechar a escova) 1 W (funcionar a escova): | 0.6W ((Fermado com pincel) 、1W ((Fermado a trabalhar) |
Potência: | DC 12~24V,1A | Intervalo de fluxo: | 180~500mL/min |
Intervalo de temperatura: | 0~50°C | Tamanho do sensor: | Φ54,6 mm*193,5 mm |
Tubulação de entrada: | 2 pontos de tubo PE | Tubulação de dreno: | Tubo de PE 3 pontos |
Produção: | Modbus RS485 | manter: | Limpador automático |
Material do corpo: | Canal de água: PC+ABS Sensor:316L+POM | ||
Realçar: | 0.001NTU Monitores de partículas,10NTU Monitores de partículas,Monitores de partículas de águas pluviais de rua |

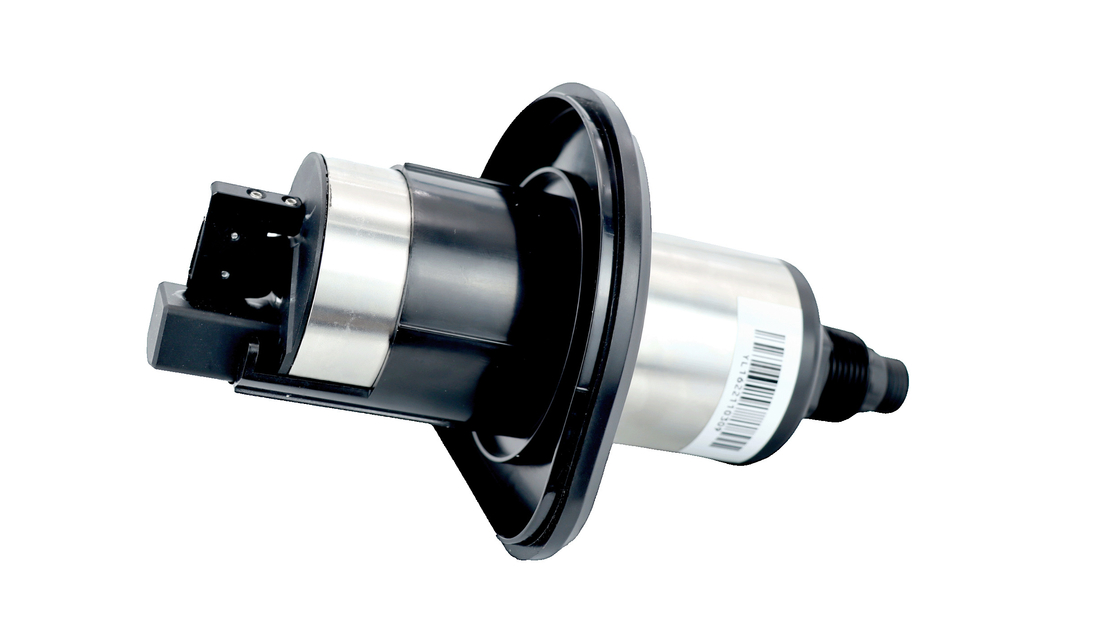

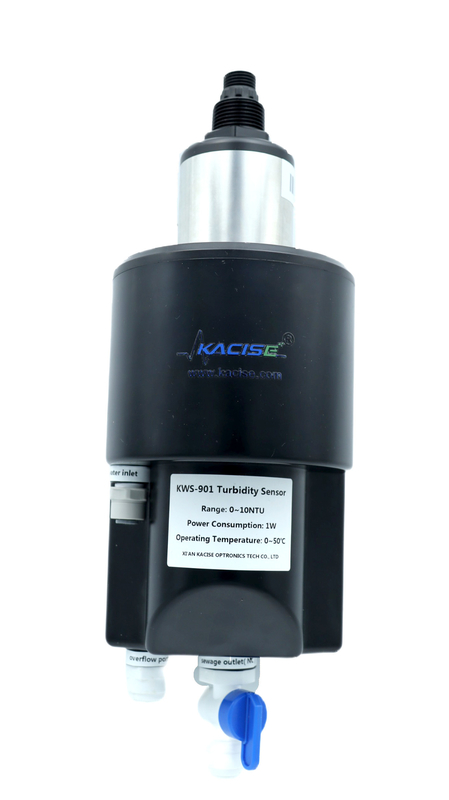

1.Introdução
O turbidímetro de baixo alcance é para monitoramento on-line da qualidade da água potável, com ultra-baixo
limite de detecção de turbidez, medição de alta precisão.O equipamento possui as características
de muito tempo sem manutenção, trabalho com economia de água e saída digital.Suporta controle remoto
monitoramento de dados em plataformas de nuvem e celulares e comunicação RS485-Modbus.Isto
pode ser amplamente utilizado no monitoramento on-line da turbidez da água da torneira, abastecimento secundário de água,
água terminal da rede de tubulação, água potável direta, água filtrada por membrana, piscina e águas superficiais.
2.Recurso
3.Diagrama de tamanho do sensor

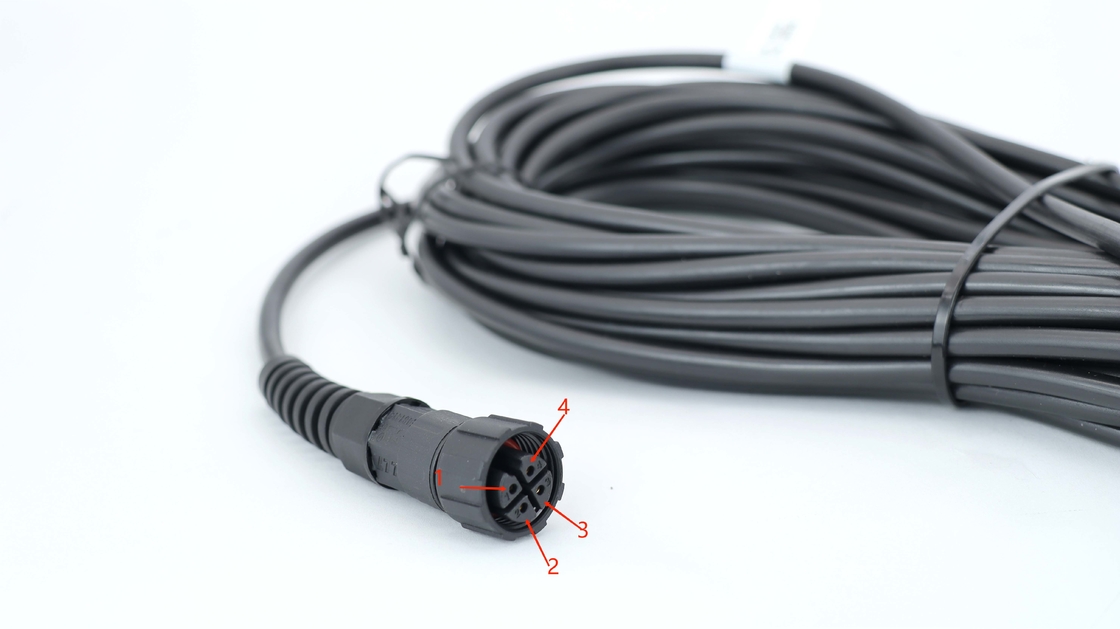

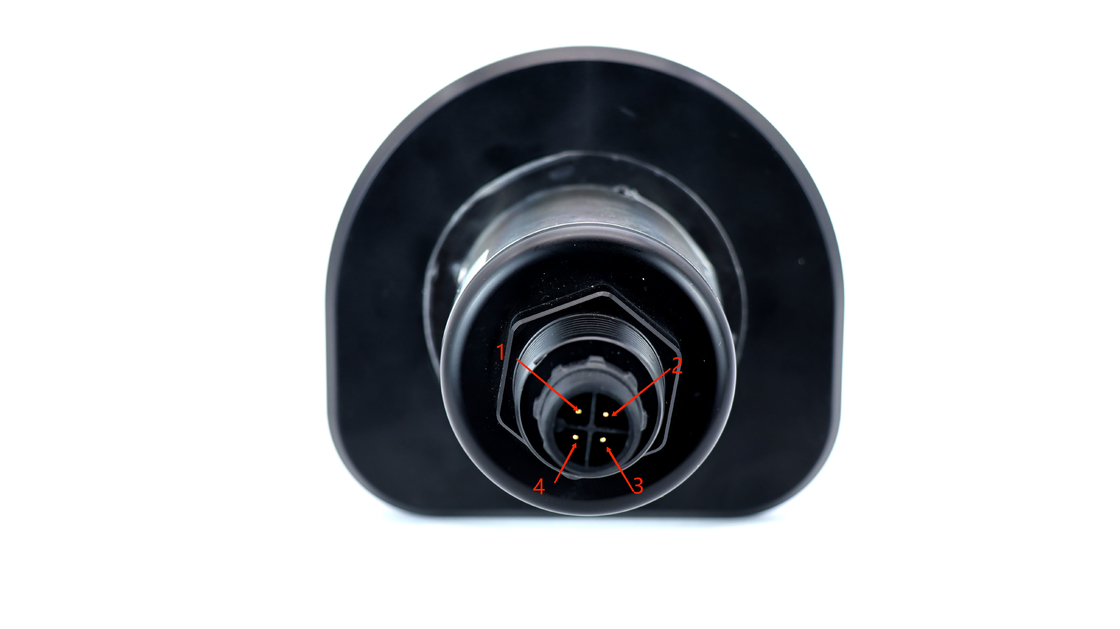

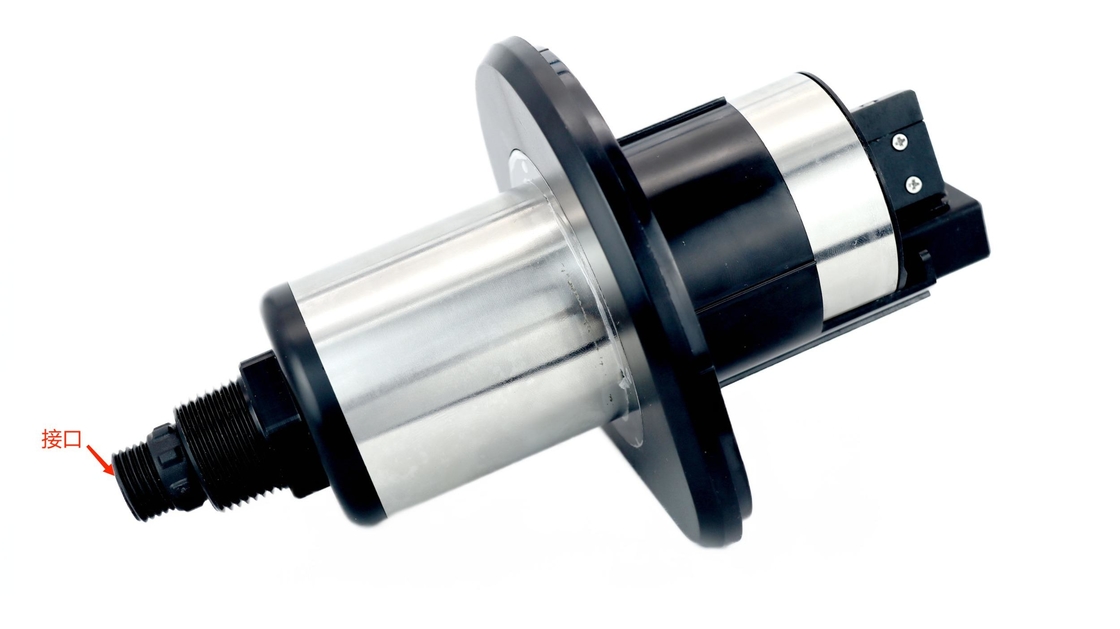

4. Definição do cabo
Fio blindado de 4 fios AWG-24 ou AWG-26.DE = 5,5 mm
1, Vermelho – Potência (VCC)
2, Branco — 485 Data_B (485_B)
3, Verde — 485 Data_A (485_A)
4, Preto-Terra (GND)
5, Fio desencapado - blindagem
5. Especificações Técnicas
Nome | Sensor de turbidez de baixo alcance |
Faixa | 0~10NTU |
Precisão | 0,01NTU ou ±2% (pegue o maior) |
Resolução | 0,001NTU |
Fonte de luz | LIDERADO |
Dissipação de energia | 0,6 W (escova fechada), 1 W (escova funcionando) |
Poder | CC 12 ~ 24 V, 1A |
Faixa de fluxo | 180 ~ 500 mL/min |
Faixa de temperatura | 0~50℃ |
Tamanho do sensor | Φ54,6mm*193,5mm |
Tubo de entrada | Tubo PE de 2 pontos |
Tubo de drenagem | Tubo PE de 3 pontos |
Saída | Modbus RS485 |
manter | Limpador autolimpante |
Material do corpo |
Canal de água: PC+ABS Sensor:316L+POM |
Observação:
1. Os parâmetros técnicos acima são todos dados em um ambiente líquido padrão.
2. A vida útil do sensor e a frequência de calibração de manutenção estão relacionadas às condições reais de campo.
6. Instalação e operação do equipamento
6.1 Tabela de configuração
Configuração padrão | Número | Observações |
Turbidímetro de baixo alcance | 1 | |
Célula de fluxo | 1 | |
Placa de montagem | 1 | |
Mangueira de entrada de água/mangueira de drenagem/transbordamento | 3 | |
Dispositivo regulador de fluxo | 1 | |
Cabo | 1 | 10m |
Transmissor | 1 | Opções (não padrão) |
6.2 Instruções de Instalação
6.2.1 Instalação Fixa
Selecione o método de instalação mostrado na Figura (a) ou Figura (b) para fixar o painel intermediário com base no
ambiente de instalação real.
(a) Diagrama de instalação na parede (b) Diagrama de instalação do backplane (c) Dimensão do tamanho da placa de montagem
6.2.2 Precauções de instalação
① Certifique-se de que o backplane esteja instalado com segurança;
② Certifique-se de que a ranhura de circulação esteja bem fixada;
③ Certifique-se de que os tubos de entrada de água, transbordamento e esgoto estejam presos no lugar, e dois
pontos, clipe de fecho azul de três pontos na posição para evitar vazamentos.
④ Atenção especial: A válvula de drenagem manual deve ser mantida fechada e aberta somente para limpeza
e fechado depois.
6.3 Abastecimento de água
(1)Drenar a água
Abra a chave de entrada, verifique e ajuste o "dispositivo regulador de fluxo", para que a vazão de entrada seja
mantido dentro da faixa dos requisitos do índice;
Confirme se a válvula manual da saída de esgoto está fechada, abra a tampa superior do fluxo
tanque e observe se há fluxo inicial no dispositivo folicular.Se houver água corrente,
está normal e se não houver água corrente ou a vazão for muito lenta, verifique se a entrada
o dispositivo de regulação de água e fluxo está configurado normalmente.
(2) Verifique a função de armazenamento de água
Abra a tampa superior e a câmara do cilindro no meio da piscina de fluxo é a água
pool de armazenamento e medição.Verifique se a água está armazenada normalmente e o nível do líquido
sobe lentamente até sair da boca restante.Ao mesmo tempo, verifique se há
são impurezas e resíduos na piscina de medição com a ajuda de equipamentos de iluminação como
uma lanterna. Se houver impurezas, descarte-as ou remova-as antes de armazenar água novamente.
(3)Instale a sonda de turbidez
Insira o sensor de turbidez na tampa superior e parafuse-o na ranhura do cartão da tampa superior e, em seguida,
insira o todo na piscina de fluxo e faça a tampa superior próxima à tampa da piscina de fluxo.
(4)Ligar
Depois de concluir o processo acima, o sensor pode ser ligado e medido pela aquisição
protocolo, transmissor, etc.
6.4 Calibração
O sensor de turbidez pode ser instalado e usado diretamente e a segunda calibração não é necessária
para a primeira instalação.Se o cliente precisar ou o deslocamento de dados for encontrado posteriormente
manutenção, nossa empresa sugere usar água da torneira como amostra de água para ponto único
calibração e os parâmetros de calibração podem ser escritos através de nosso computador host ou no
forma de registro de protocolo de comunicação.
7. Cronograma e métodos de manutenção
7.1Ciclo de manutenção
Tarefa de manutenção | Frequência de manutenção recomendada |
Limpeza de sensores | Todo mês |
Sensor de calibração | A cada 1~2 meses, de acordo com a situação de uso |
Limpeza de células de fluxo | A cada 1~2 meses, de acordo com a situação de uso |
Substitua a escova de limpeza | A cada 6 meses |
A limpeza é muito importante para manter leituras precisas.
7.1.1 Confirme se a fonte de alimentação está normal
A tensão de alimentação é DC, o valor da tensão é DC12-24V e a tensão é estável
7.1.2 Confirme se a água que entra está normal
Há água saindo do cano;
A água que entra pode fluir para o tanque de circulação;
Não há transbordamento de água na entrada do tanque de circulação.
7.1.3 Verifique se há drenagem suave
Com base na determinação de que a água que entra é normal, o nível do líquido da circulação
tanque está normal e não há transbordamento de água:
Equipamentos de inspeção (backplane, backplane, calha de circulação interna) se há água,
se existe água, que existia antes da situação hídrica, as causas deste fenômeno têm duas,
um é a pressão da água, a água diretamente do tanque de circulação transborda, segundo, pobre
drenagem, fazendo com que a água vaze do tanque de circulação, se pudermos descartar a pressão da água é muito
drenagem grande e deficiente.
7.2 Manutenção da Sonda
7.2.1 Limpar sensor
Desligue o medidor, remova o sensor da abertura de fluxo e limpe o sensor.
Ao limpar um orifício de luz, é necessário limpá-lo com um cotonete, de preferência com um algodão
cotonete embebido em álcool.Se não houver álcool no local, use um cotonete seco, caso contrário, use um papel
toalha.
7.2.2 Verifique a fonte de luz
Ligue o sensor.Depois de entrar no estado de medição, alinhe a porta óptica do sensor
com a parede branca.Normalmente, você pode observar pontos vermelhos intermitentes no sensor, semelhantes a
ponteiros laser e o brilho percebido a olho nu não deve ser inferior ao do
ponteiros laser.Os estados de falha comuns das fontes de luz são:
a) Nenhuma alteração e nenhuma emissão de luz após ligar;
b) A mancha vermelha é escura, muito menos brilhante que um apontador laser;
c)Quando se confirma que o orifício de luz do sensor está livre de manchas de água, manchas vermelhas são
emitidos, pontos brilhantes vermelhos não concentrados.
Em caso de falha da fonte de luz, o sensor pode ser removido da fenda de fluxo e enviado de volta para o
fabricante para reparo e calibração.Antes de inserir o sensor de volta na abertura de fluxo, é
necessário desligar o instrumento;Depois de colocá-lo na ranhura de circulação, pressione levemente
com a mão para garantir que esteja inserido no lugar e não inclinado.Você pode observar se o
sensor está posicionado na lateral do instrumento.
7.2.3 Limpe o tanque de circulação
Usando uma escova tubular, limpe o tanque de fluxo e certifique-se de que as paredes inferior e lateral do tanque estejam
livre de sedimentos visíveis.
7.2.4 Verificando o status de execução
Após a conclusão da manutenção acima, o trabalho de medição de rotina, como a ingestão de água
e a coleta de sondas pode ser reiniciada e o trabalho de verificação, como valor de medição
comparação e calibração de ponto único podem ser realizadas de acordo com os requisitos de campo.
8. Solução de problemas
A Tabela 5-1 lista os sintomas, possíveis causas e soluções recomendadas para problemas comuns
encontrado com o turbidímetro de faixa baixa.Se o seu sintoma for ausência de lis ou nenhum dos
soluções resolvem seu problema, entre em contato conosco.
ERRO | POSSÍVEL CAUSA | SOLUÇÃO |
O valor medido é Muito alto, muito baixo ou instabilidade |
Anormal luminescência do sensor |
Verifique o estado luminoso de acordo com o instruções de operação |
Anomalia de armazenamento de água |
Verifique se a entrada de água, o armazenamento de água e restantes são normais |
|
Janela clara estraga |
Verifique o efeito de limpeza da janela óptica e escova de limpeza.Se a escova de limpeza estiver gasta e não consegue raspar adequadamente a superfície da janela, substitua a escova de limpeza |
|
Hidrovia anormal |
A vazão de entrada a configuração está incorreta |
Verifique a vazão de entrada e ajuste-a de acordo aos parâmetros do produto |
Mau fluxo de transbordar água |
Garanta uma queda positiva entre a porta de transbordamento e o tubo de drenagem para garantir uma drenagem suave e evite transbordar |
Tabela 5-1 Lista de perguntas comuns
9. Descrição da garantia
(1) O período de garantia é de 1 ano (excluindo consumíveis).
(2) Esta garantia de qualidade não cobre os seguintes casos.
① Devido a força maior, desastres naturais, agitação social, guerra (declarada ou não declarada),
terrorismo, a guerra ou danos causados por qualquer compulsão governamental.
②danos causados por uso indevido, negligência, acidente ou aplicação e instalação inadequadas.
③Despesas de frete para enviar as mercadorias de volta para nossa empresa.
④Taxas de frete para remessa rápida ou expressa de peças ou produtos cobertos pelo
garantia.
⑤ Viaje para realizar reparos em garantia localmente.
(3) Esta garantia inclui todo o conteúdo da garantia fornecida pela nossa empresa em relação aos seus produtos.
① Esta garantia constitui uma declaração final, completa e exclusiva dos termos da garantia, e nenhuma pessoa ou agente está autorizado a estabelecer outras garantias em nome de
nossa empresa.
② As soluções de reparo, substituição ou devolução de pagamento conforme descrito acima são
casos excepcionais que não violem esta garantia, e as soluções de substituição ou devolução de
o pagamento é para nossos próprios produtos.Com base na responsabilidade objetiva ou em outra teoria jurídica, nossos
A empresa não será responsável por quaisquer outros danos causados por um produto defeituoso ou por negligência
operação, incluindo qualquer dano subsequente que esteja causalmente relacionado a essas condições.
10.Protocolos de comunicação
O protocolo de comunicação RS485 usa o protocolo de comunicação MODBUS e os sensores são
usados como escravos.
Formato de bytes de dados.
Taxa de transmissão | 9600 |
Posicão inicial | 1 |
Bits de dados | 8 |
Pare um pouco | 1 |
Dígito de verificação | N |
Ler e gravar dados (protocolo MODBUS padrão)
O endereço padrão é 0x01, o endereço pode ser modificado por registro
10.1 Lendo dados
Chamada de host (hexadecimal)
01 03 00 00 00 01 84 0A
Código | Definição de Função | Observações |
01 | Endereço do dispositivo | |
03 | Código de Função | |
00 00 | Endereço inicial | Veja a tabela de registro para detalhes |
00 01 | Número de registros | Comprimento dos registros (2 bytes para 1 registro) |
84 0A | Checksum CRC, frente baixa e traseira alta |
Resposta do escravo (hexadecimal)
01 03 02 00 xx xx xx xx
Código | Definição de Função | Observações |
01 | Endereço do dispositivo | |
03 | Código de Função | |
02 | Número de bytes lidos | |
XX XX | Dados (DCBA frontal baixo e traseiro alto) | Veja a tabela de registro para detalhes |
XX XX | Checksum CRC, frente baixa e traseira alta |
10.2 Gravando dados
Chamada de host (hexadecimal)
01 10 1B 00 00 01 02 01 00 0C C1
Código | Definição de Função | Observações |
01 | Endereço do dispositivo | |
10 | Código de Função | |
1B 00 | Registrar endereço | Consulte a tabela de registro para obter detalhes |
00 01 | Número de registros | Número de registros lidos |
02 | Número de bytes | Número de registros lidos x2 |
01 00 | Dados (DCBA frontal baixo e traseiro alto) | |
0C C1 | Checksum CRC, frente baixa e traseira alta |
Resposta do escravo (hexadecimal)
01 10 1B 00 00 01 07 2D
Código | Definição de Função | Observações |
01 | Endereço do dispositivo | |
10 | Código de Função | |
1B 00 | Registrar endereço | Consulte a tabela de registro para obter detalhes |
00 01 | Retorna o número de registros gravados | |
7D 2D | Soma de verificação CRC (frontal inferior e traseira alta) |
10.3 Cálculo da soma de verificação CRC
(1) Pré-defina um registrador de 16 bits como FF hexadecimal (ou seja, todos 1s) e chame esse registrador de CRC
registro.
(2) Isolar os primeiros dados binários de 8 bits (tanto o primeiro byte da informação de comunicação
frame) com os 8 bits inferiores do registrador CRC de 16 bits e colocando o resultado no registrador CRC,
deixando os 8 bits superiores de dados inalterados.
(3) Desloque o conteúdo do registro CRC um bit para a direita (em direção ao lado inferior) para preencher o
bit mais alto com 0 e verifique o bit deslocado após o deslocamento para a direita.
(4) Se o bit deslocado for 0: repita o passo 3 (desloque um bit para a direita novamente);se o bit deslocado for 1, CRC
registrador e polinômio A001 (1010 0000 0000 0001) para o iso-or.
(5) Repita as etapas 3 e 4 até que o deslocamento para a direita seja feito 8 vezes, de modo que todos os dados de 8 bits sejam
processado na sua totalidade.
(6) Repita as etapas 2 a 5 para o próximo byte do quadro de informações de comunicação.
(7) Troque os bytes altos e baixos do registro CRC de 16 bits obtido após todos os bytes deste
O quadro de informações de comunicação foi calculado de acordo com as etapas acima.
(8)O conteúdo final do registro CRC é obtido da seguinte forma: Código CRC.
10.4 Tabela de Registros
Endereço inicial |
Comando Descrição |
Número de registros |
Formato de dados (hexadecimal) |
0x0700H |
Obtenha software e Hardware Rev. |
2 |
4 bytes no total 00 ~ 01: versão de hardware 02 ~ 03: versão do software Por exemplo, a leitura de 0101 representa 1,1 |
0x0900H | Obter SN | 7 |
14 bytes no total 00: reservado 01 ~ 12: número de série 13: Reservado Os 12 bytes do número de série são traduzidos de acordo com o código ASCII, ou seja, o número de série de fábrica |
0x1100H |
Do utilizador calibração K/B (ler escrever) |
4 |
Total de 8 bytes 00~03: K 04~07:B Para ler K, por exemplo, leia como 4 bytes de dados (bit inferior na frente, formato DCBA, é necessário converter esses dados em ponto flutuante, veja abaixo o método de conversão) Para escrever k, por exemplo, precisamos converter k em um ponto flutuante de 32 bits e escrevê-lo em (formato DCBA) |
0x1B00H |
Escova ligada configurações de inicialização |
1 |
2 bytes no total 00~01: 0x0000 não inicia quando ligado 0x0100 Ligar e iniciar automaticamente |
0x2600H |
Valor de turbidez aquisição |
2 |
O valor de turbidez de leitura é de 4 bytes de dados. (A posição inferior está na frente, formato DCBA, e esses dados precisam ser convertidos em um número de ponto flutuante alterado. O método de conversão é mostrado abaixo) |
0x3000H |
Dispositivo endereço (ler e escrever) |
1 |
2 bytes no total 00~01: Endereço do dispositivo O intervalo pode ser definido de 1 a 254 Por exemplo, o dado obtido é 02 00 (Se a posição inferior estiver na frente, significa que o endereço é 2) Tomemos o endereço 15 como exemplo, então 0F 00 Escreva o endereço correspondente (baixo na frente) Quando o endereço do dispositivo atual é desconhecido, você pode usar FF como um endereço de dispositivo comum para solicitar o endereço atual. |
0x3100H |
Inicialização do pincel (escrever apenas) |
0 | Envie um comando de gravação com comprimento de gravação 0 |
0x3200H |
Escovar início repetido configuração de tempo (Leia e escrever) |
1 |
2 bytes no total 00~01: Hora Tome como exemplo o valor de leitura 1E 00 (padrão), o valor real é 0x001E, ou seja, 30 minutos. Por exemplo, se você precisar escrever por 60 minutos, converta para 3C 00 para escrita. |
10.5 Algoritmos de conversão para números de ponto flutuante
10.5.1 Convertendo números de ponto flutuante em números hexadecimais
Etapa 1: converter a representação de ponto flutuante de 17.625 em um ponto flutuante binário
Primeiro, encontre a representação binária da parte inteira
17 = 16 + 1 = 1×24+ 0 × 23+0×22+0×21+1×20
Portanto, a representação binária da parte inteira 17 é 10001B
Então encontre a representação binária da parte fracionária
0,625 = 0,5 + 0,125 = 1 x 2-1+0x2-2+1x20
Portanto, a representação binária da parte decimal 0,625 é 0,101B
Portanto, o número de ponto flutuante em formato binário para 17.625 expresso em ponto flutuante é 10001.101B
Etapa 2: Shift para encontrar o expoente.
Desloque 10001,101B para a esquerda até que reste apenas uma casa antes da vírgula para obter 1,0001101B e 10001,101B = 1,0001101 B x 24.Então a parte exponencial é 4, que, quando somado a 127, dá 131, cuja representação binária é 10000011B
Etapa 3: Calcule o número final
Remover o 1 antes da vírgula decimal de 1.0001101B fornece o número final 0001101B (como o 1 antes da vírgula decimal deve ser 1, o IEEE especifica que apenas aquele após a vírgula decimal deve ser registrado).Uma observação importante para números finais de 23 bits: o primeiro bit (ou seja, o bit oculto) não é compilado.O bit oculto é o bit à esquerda do separador, que geralmente é definido como 1 e suprimido.
Etapa 4: definição do bit do símbolo
Um número positivo tem um dígito de sinal 0 e um número negativo tem um dígito de sinal 1, então 17,625 tem um dígito de sinal 0.
Etapa 5: converter para ponto flutuante
Sinal de 1 dígito + expoente de 8 dígitos + mantissa de 23 dígitos
0 10000011 00011010000000000000000B (correspondente a 0x418D0000 em hexadecimal)
10.5.2 Convertendo números hexadecimais em números de ponto flutuante
Etapa 1: converter o número hexadecimal 0x427B6666 em número de ponto flutuante binário 0100 0010 0111 1011 0110 0110 0110 0110 0110B em bits de sinal, expoente e mantissa 0 10000100 11110110110110011001100110b
Sinal de 1 dígito + expoente de 8 dígitos + mantissa de 23 dígitos
Bit de sinal S:
Bit de índice E: 10000100B = 1×27+0×26+0×25+0×24+1×23+0×22+0×20
=128+0+0+0+0+0+4+0+0=132
Último dígito M: 11110110110011001100110B = 8087142
Etapa 2: calculando números de ponto flutuante
D =(-1)5×(1,0=M/223) ×2E-127
= (-1)0×(1,0+8087142/223) ×2132-127
= 1x1,964062452316284x32
= 62,85
Pessoa de Contato: Ms. Evelyn Wang
Telefone: +86 17719566736
Fax: 86--17719566736
Endereço: mim cidade, No11, estrada sul de TangYan, distrito de Yanta, Xi'an, Shaanxi, China.
Endereço de fábrica:mim cidade, No11, estrada sul de TangYan, distrito de Yanta, Xi'an, Shaanxi, China.
