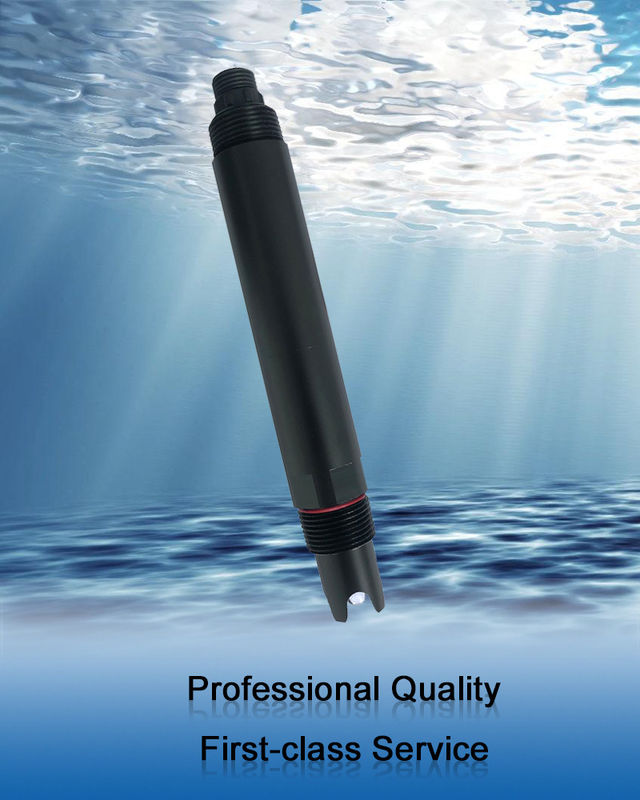

KPH601 Saída de sinal do sensor PH online: RS-485 (Protocolo Modbus/RTU)

1- Compensação de temperatura

Conduto de temperatura/tempo dos eletrodos combinadosQuando a mudança de temperatura do meio é rápida, um eletrodo de pH convencional irá à deriva até que a temperatura do eletrodo e do meio se tornem iguais.Para que um eletrodo de combinação reage rapidamente às alterações de temperatura do meio, a temperatura do elemento de condução interna e o elemento de referência externo devem ser sempre idênticas, ou a dependência da temperatura dos elementos de condução deve ser igual a zero.

Os eletrodos ideais distinguem-se sobretudo pelo aquecimento ou resfriamento simétricos dos seus elementos de condução.Têm o mesmo coeficiente de temperatura e intersecção isotérmica a pH 7 e 0 mVAssim, pode ser garantido um curto tempo de resposta às alterações de temperatura, bem como uma compensação de temperatura precisa.

2Informações gerais sobre o pH

B.1 Teoria da medição do pH

pH é o logaritmo negativo da atividade dos íons hidrogénio e uma medida da acidez ou

Alcalinidade de uma solução.

pH = ∆log A[H+]

O pH é normalmente medido com um elétrodo de vidro e um elétrodo de referência.

O elétrodo de vidro atua como um transdutor, convertendo energia química (o íon hidrogénio

A reacção é equilibrada e o fluxo de corrente é reduzido.

O circuito elétrico é completado pelo fluxo de íons da solução de referência para a solução

em fase de teste.

O elétrodo e a solução de referência desenvolvem juntos uma tensão (emf) cuja magnitude

Depende do tipo de eletrodo de referência, da construção interna do vidro

Esta tensão é definida como a tensão de um elétrodo, o pH da solução e a temperatura da solução.

expressa pela equação de Nernst:

E = Eo (Rt/F 2,3) x log A[H+]

E = Eo (inclinação) x log A[H+]

em que:

E = a fm da célula

Eo = o potencial zero (isopotencial) do sistema.

Construção do vidro e dos elétrodos de referência.

R = constante de gás

T = temperatura em Kelvin

A[H+] = atividade do íon hidrogénio (assumido equivalente à concentração de

iões de hidrogénio)

F = constante de Faraday

Para cada variação de unidade de pH (ou variação decenal da concentração de íons), a emf do

O par de elétrodos muda em 59,16 mV a 25 °C. Este valor é conhecido como inclinação de Nernst

do eléctrodo.

O par de eléctrodos de pH é calibrado utilizando soluções de íons de hidrogénio conhecidos e constantes

As soluções tampão são utilizadas para calibrar tanto o

Ispotencial e inclinação do eléctrodo.

3.TécnicoEspecificações

4.DimensionalDração

Nota:O conector do sensor é de núcleo M16-5 com cabeça masculina impermeável.

5.Instalação

Nota: O sensor não deve ser instalado de cabeça para baixo nem horizontalmente quando instalado, pelo menos num ângulo igual ou superior a 15 graus.
