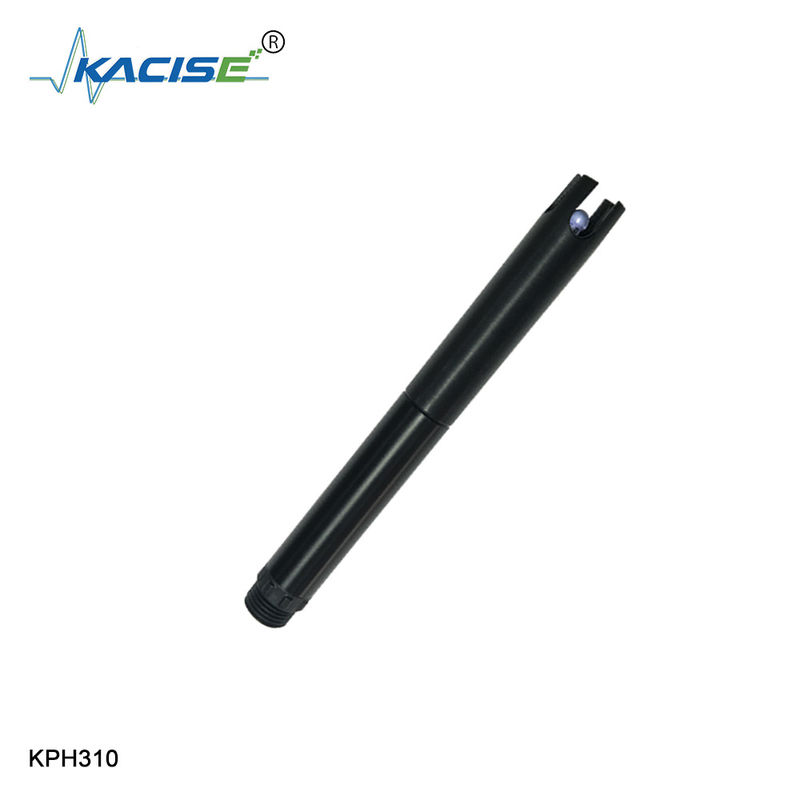

KPH310 Output de sinal do sensor PH online: RS-485 Duplo Amplificador Diferencial de Alta Impedância Ip68

1Ambiente de aplicação

Para monitorização ambiental da qualidade da água, solução ácida/alcalina/sal, processo de reação química, processo de produção industrial,Pode satisfazer a maioria dos requisitos de medição do pH em linha para aplicações industriais.

2. Característica

• Saída de sinal: protocolo RS-485 (Modbus/RTU).
• Conveniente para ligação a PLC, DCS, Industrial Control Computer, General Controller, instrumento de gravação sem papel ou touch screen e outros equipamentos de terceiros.
• Duplo amplificador diferencial de alta impedância, forte anti-interferência, resposta rápida.
• A sonda de pH patenteada, com um fluido de referência interno a uma pressão de pelo menos 100 kpa (1 bar), escorre extremamente lentamente da ponte de sal microporosa,com uma exsudação para a frente que dura mais de 20 mesesEste sistema de referência é muito estável e a vida útil dos eletrodos é muitas vezes maior do que a dos eletrodos industriais comuns.
• Fácil de instalar: instalação submersa.
• Ip68, nível de protecção.

3Especificações técnicas

4.Desenho dimensional

Dicas: Perguntas e Respostas

1Porque é que a mesma amostra dá leituras diferentes em dois medidores de pH?

Os erros de medição do pH são devidos ao eletrodo do pH, ao hospedeiro do medidor de pH e ao amortecedor padrão.resultando em medições ligeiramente diferentes, então use o mesmo tampão ao mesmo tempo.

Foram utilizados dois medidores de pH para a calibração e, em seguida, o valor de pH da amostra foi determinado simultaneamente.

2- O que é um eletrodo composto?

Um eletrodo que combina um eletrodo de vidro de pH com um eletrodo de referência é chamado de eletrodo composto de pH. A principal vantagem do eletrodo composto é a combinação de dois

A estrutura do eletrodo composto de pH consiste principalmente em lâmpada de eletrodo, haste de suporte, eletrodo de referência, solução de referência, casca e líquido

Junção, tampa do eléctrodo, fio do eléctrodo, juntas, etc.

3Como funciona um sensor de pH diferencial?

Os sensores de pH diferencial e os sensores ORP empregam um método comprovado em campo que usa três eletrodos em vez dos dois usados nos sensores de pH convencionais.Enquanto um eletrodo de pH combinado tem um fio de referência Ag/AgCl em solução de KCl, um sensor de pH diferencial de referência é um eletrodo de medição do pH em uma solução de célula tamponada de pH 7,0 conhecida.Esta célula de referência (E2 na figura à esquerda) faz contato elétrico com o processo através de uma ponte de sal de junção duplaO outro eletrodo de medição do pH (E1) está em contacto directo com o processo.
