Lugar de origem:
China (continente)
Marca:
KACISE
Certificação:
certificate of explosion-proof, CE
Número do modelo:
KUS600
Documento:

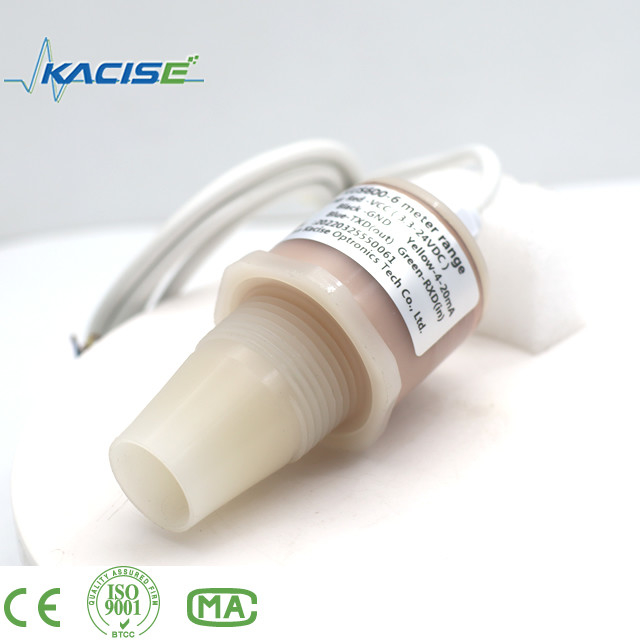

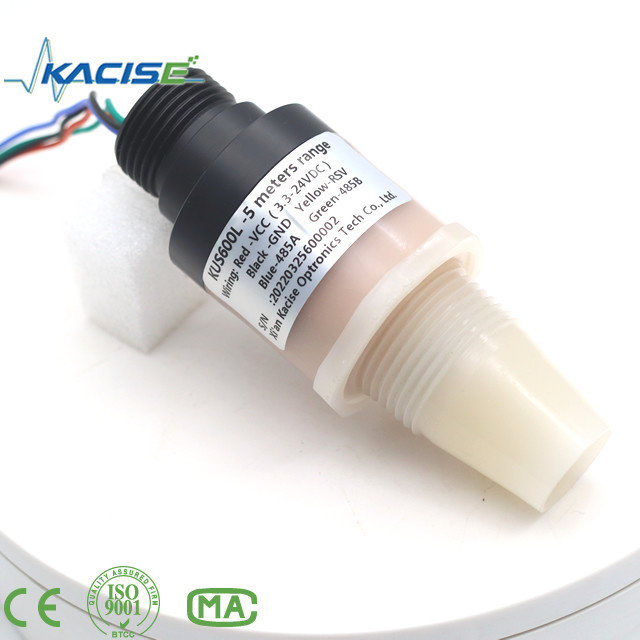

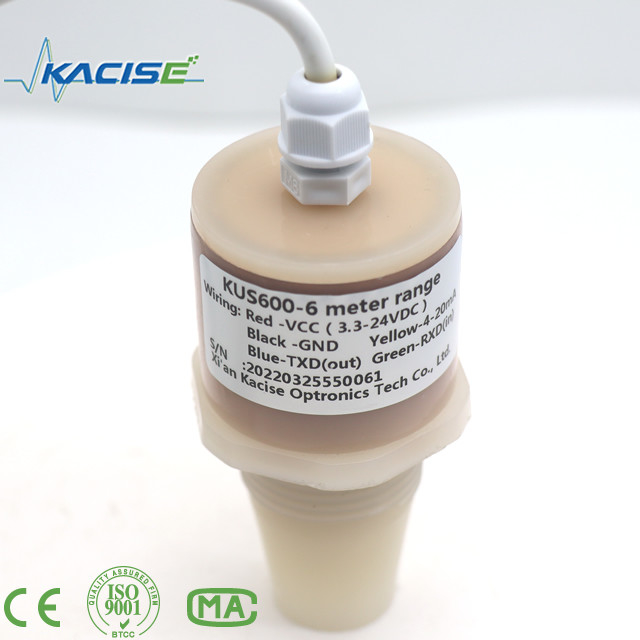

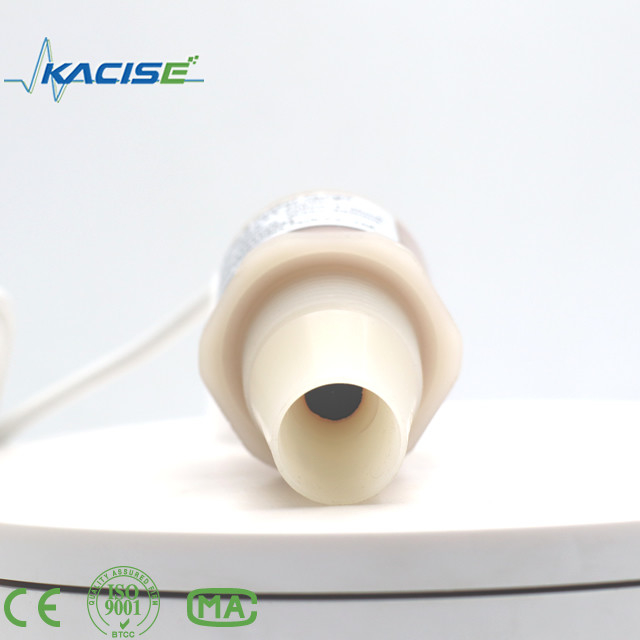

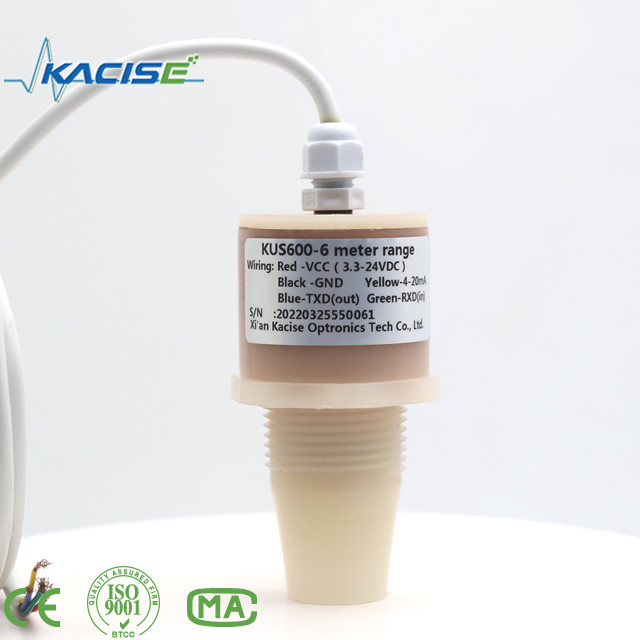

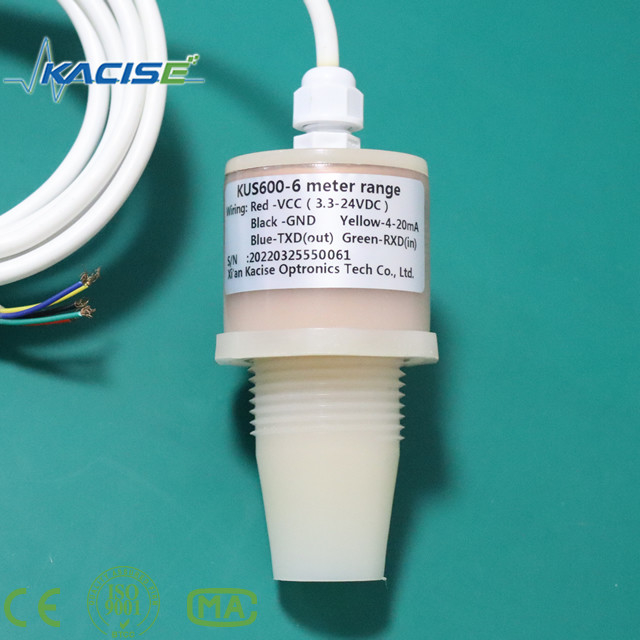

O sensor ultra-sônico KUS600 fabricado em materiais PVDF/PTFE é utilizado para medição de distância e nível do líquido.
A unidade no diagrama é mm.
Cor do cabo | Pinhas | Descrição | Notas |
Vermelho | 1 | Fornecimento de energia | |
Negro | 2 | GND | |
Amarelo | 3 | Saída analógica | O 600B funcionará no modo 1 ou 0 não pode funcionar no modo de poupança de energia, se a saída analógica de 4-20mA, 0-3.3V 0-5V for utilizada. |
Azul | 4 | RS485A+ | TTL-TXD para sinal de saída ttl |
Verde | 5 | RS485B- | TTL-RXD para sinal de saída ttl |
Para saída de interruptor
Cor do cabo | Pinhas | Descrição | Notas |
Vermelho | 1 | Fornecimento de energia | |
Negro | 2 | GND | |
Amarelo | 3 | Saída do interruptor | Corrente de carga 1A@60V |
Branco | 4 | Saída do interruptor | |
Castanho | 5 | RS485A+ | TTL-TXD para sinal de saída ttl |
Verde | 6 | RS485B- | TTL-RXD para sinal de saída ttl |
GeneralsPecIgatoIon
KUS600
|
|
Faixa de detecção | 600A distância de medição pode atingir 6 metros se a fonte de alimentação for de 24 V. |
Intervalo de regulação | 300... 5000 mm |
Área não utilizável | 0... 600 mm |
Retardo de resposta | 10 ms aproximadamente |
Materiais | PVDF |
EEu...ect- Não.Cal specIgatoIon
Tensão de funcionamento UB | 3.3... 24 V DC, ondulação 10 % SS |
Corrente de alimentação sem carga I0 | ≤ 20 mA durante o período ativo e ≤ 0,3 mA durante o sono |
