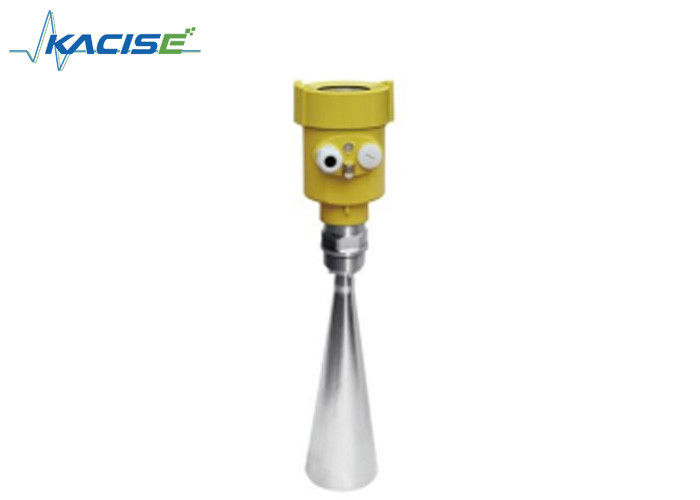

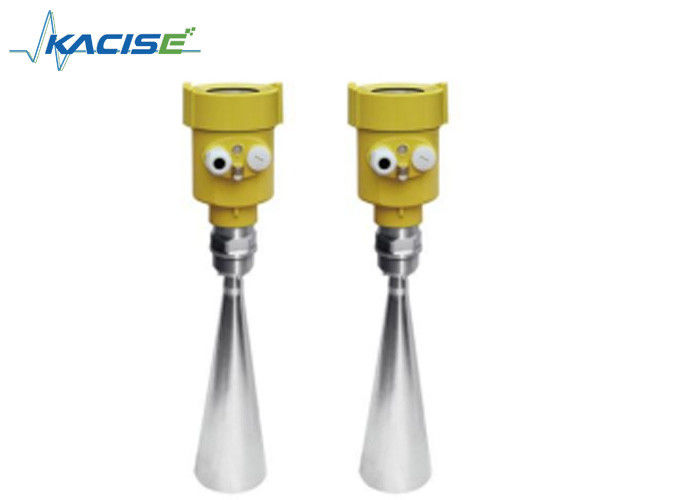

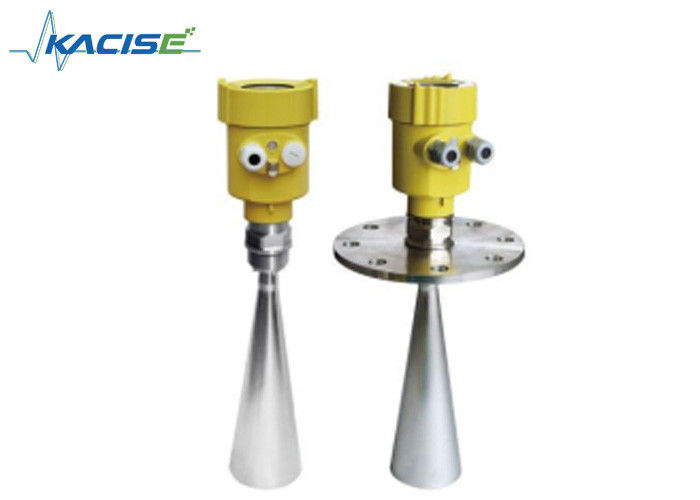

26Ghz Radar de tanque de água ácida Sensor de nível de líquido Sensor de nível de água
Introdução
O medidor de nível de radar é um instrumento de registo do nível do líquido (material) na medição.
O pulso de micro-ondas é enviado pela antena e, em seguida, refletido pela superfície do material e, em seguida, recebido pelos sistemas de radar.
Em seguida, é enviado para o circuito eletrônico, o microprocessador pode identificar o eco de pulso de microondas regenerar o material ou a superfície do líquido.
O sinal correto é feito por um software inteligente, com precisão milímetral, não aplicável a ambientes adversos.
Qual é a especificação do sensor de nível do radar?
1Dimensão pequena da antena, fácil de instalar; radar sem contacto, sem desgaste, sem poluição.
2Quase sem corrosão, efeito de bolha, quase não afectado pelo vapor de água na atmosfera, as alterações de temperatura e pressão.
3O ambiente de poeira grave no trabalho do medidor de alto nível tem pouco efeito.
4Um comprimento de onda mais curto, a reflexão da inclinação da superfície sólida é melhor.
5O ângulo do feixe é pequeno, a energia é concentrada, pode aumentar a capacidade de eco e evitar interferências.
6O intervalo de medição é menor, pois uma medição dará bons resultados.
7. Alta relação sinal/ruído, o estado de flutuação de nível pode obter um melhor desempenho.
8. Alta frequência, medição de constante dieléctrica sólida e baixa da melhor escolha.
Parâmetros
|
KLD2602
|
|
|
Aplicação:Liquido anti-alta temperatura, líquido anti-alta pressão, líquido levemente corrosivos
Faixa de medição:30 metros
Conexão do processo:Filamento, flange
Temperatura média:- 40°C~ 250°C
Pressão do processo: -0,1 ~ 4,0 MPa
Precisão:± 3 mm
Grau de protecção:IP67
Faixa de frequência:26 GHz
Grau à prova de explosão:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
Saída de sinal:4 ~ 20mA/HART (duas-fios / quatro)
RS485/ Modbus
|
Aplicação do sensor de nível de radar
Casos de sucesso para o sensor de nível de radar
KLD série 26G Radar de Alta Frequência Medidor de Nível Outra Série
|
KLD2601
|
|
|
Aplicação:Todos os tipos de líquidos corrosivos
Faixa de medição:10 metros
Conexão do processo:Filamento, flange
Temperatura média:- 40°C~ 130°C
Pressão do processo:-0,1 a 0,3 MPa
Precisão:± 5 mm
Grau de protecção:IP67
Faixa de frequência:26 GHz
Saída de sinal:4 ~ 20mA/HART (duas-fios / quatro)
RS485/ Modbus
Grau à prova de explosão:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
|
|
KLD2603
|
|
|
AplicaçãoMaterial sólido, poeira forte, fácil de cristalizar, ocasião de condensação
Faixa de medição:70 metros
Conexão do processo: Flange universal
Temperatura média:- 40°C~ 250°C
Pressão do processo: -0,1 ~ 0,1 MPa
Precisão:± 15 mm
Grau de protecção:IP67
Faixa de frequência:26 GHz
Saída de sinal:4 ~ 20mA/HART (duas-fios / quatro)
RS485/ Modbus
Grau à prova de explosão:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
|
|
KLD2604
|
|
|
AplicaçãoMaterial sólido, poeira forte, fácil de cristalizar, ocasião de condensação
Faixa de medição:80 metros
Conexão do processo: Flange universal
Temperatura média:- 40°C~ 250°C
Pressão do processo: -0,1 ~ 0,1 MPa
Precisão:± 15 mm
Grau de protecção:IP67
Faixa de frequência:26 GHz
Saída de sinal:4 ~ 20mA/HART (duas-fios / quatro)
RS485/ Modbus
Grau à prova de explosão:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
|
|
KLD2605
|
|
|
AplicaçãoMaterial sólido, poeira forte, fácil de cristalizar, ocasião de condensação
Faixa de medição:80 metros
Conexão do processo: Flange universal
Temperatura média:- 40°C~ 250°C
Pressão do processo: -0,1 ~ 0,1 MPa
Precisão:± 15 mm
Grau de protecção:IP67
Faixa de frequência:26 GHz
Saída de sinal:4 ~ 20mA/HART (duas-fios / quatro)
RS485/ Modbus
Grau à prova de explosão:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
|
|
KLD2606
|
|
|
AplicaçãoParticulas sólidas, pó Contenedor de meio corrosível
Faixa de medição:20 metros
Conexão do processo:Líquido 30m/Solido 20m/pólvora 15m
Temperatura média:- 40°C~ 250°C
Pressão do processo:
-0,1 ~ 4,0 MPa (Flanca plana)
-0,1 ~ 0,1 MPa (Flanca Universal)
Precisão:± 10 mm
Grau de protecção:IP67
Faixa de frequência:26 GHz
Fornecimento de energia: dois fios (DC24V) / quatro fios (DC24V/AC220V)
Saída de sinal:4... 20mA/HART (dois fios / quatro) RS485/ Modbus
Grau à prova de explosão:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
|
